90度曲げキャビネットヒンジ

Yitai Lock から隠しエンクロージャ ヒンジを購入する購入者の場合、90 度曲げキャビネット ヒンジ CL275 シリーズは、3 つのモデルにわたって 2 つの開口角度 (CL275-1 では 120 度、CL275-2 と CL275-3 の両方では 90 度) をカバーしています。 CL275-2 と CL275-3 は同じ水平設置面積を共有しますが、横方向の寸法が異なるため、どちらを選択するかは、エンクロージャの特定のドア パネルとフレームの形状によって決まります。 3 つとも、ピン保持用に Φ4 オープン リテーニング リングを備えたΦ5 mm バレルを使用します。

モデルのオプションと寸法

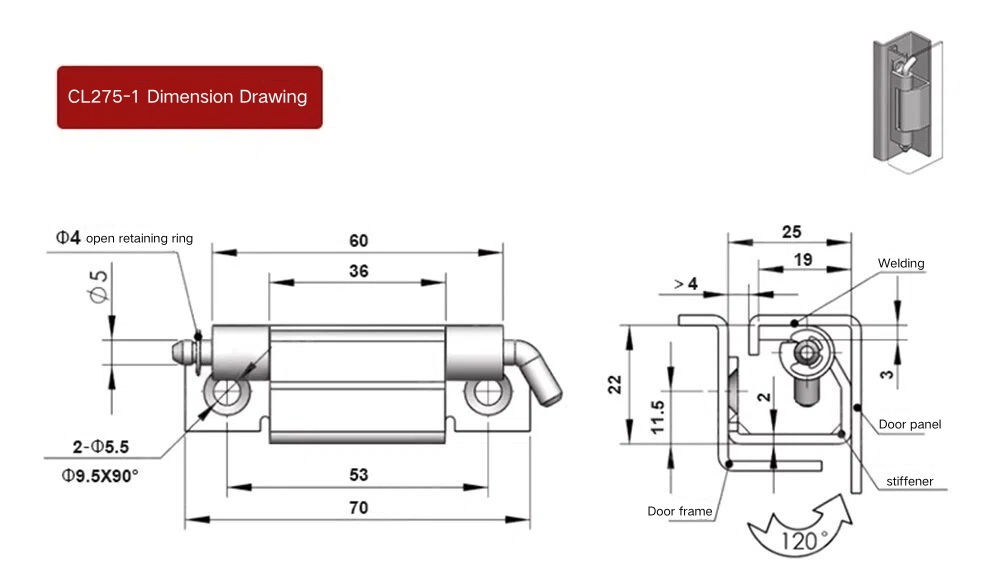

90度ベンドキャビネットヒンジCL275-1は全長70mm、ヒンジ本体60mmの最大モデルです。取り付け翼間の内側スパンは 53 mm、バレル直径は Φ5 mm、2 つの取り付け穴は Φ5.5 mm、Φ9.5×90°皿穴です。 CL275-1 は 120° まで開くため、より広いドアスイングが必要な場合に最適です。

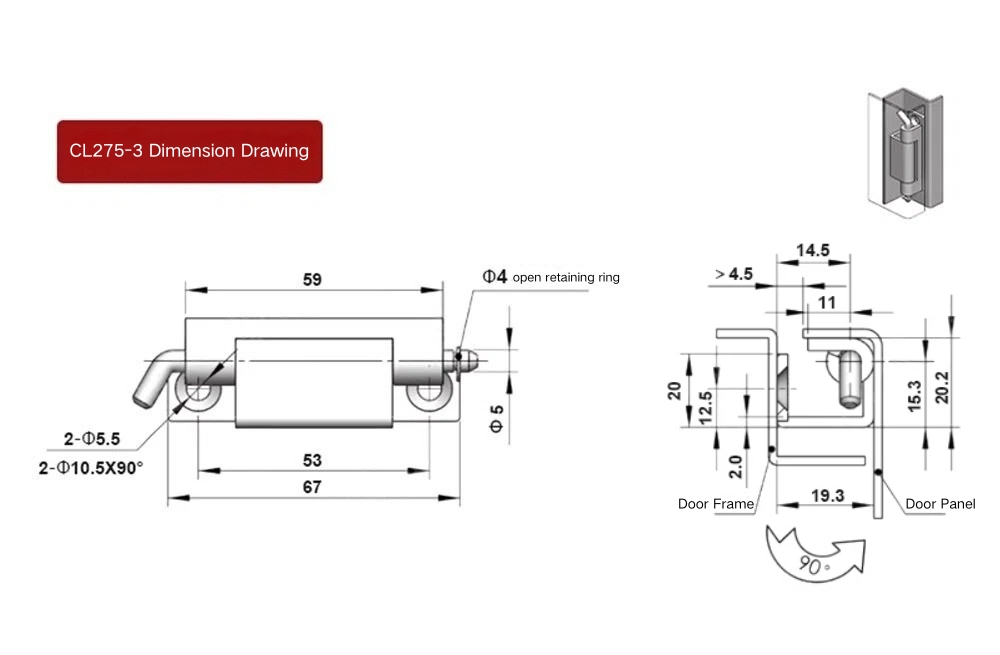

CL275-2とCL275-3はどちらも90°まで開き、53 mmのインナースパンとΦ5 mmのバレルを共有しますが、全体の寸法と穴の構成が異なります。 CL275-2 は全長 67 mm、本体径 59 mm で、Φ5.5 mm 穴 2 個と Φ10.5×90° 皿穴 2 個を使用しています。 CL275-3は本体径60mm、全長67mmでΦ5.2mmの取付穴が2個付いています。 CL275-3 の横方向のプロファイルも CL275-2 とは異なり、ドア フレームの係合深さは 19.3 mm、横方向の全高は 20.2 mm です。この詳細は、90 度曲げキャビネット ヒンジを特定のフレーム チャネルに取り付ける際に重要になります。

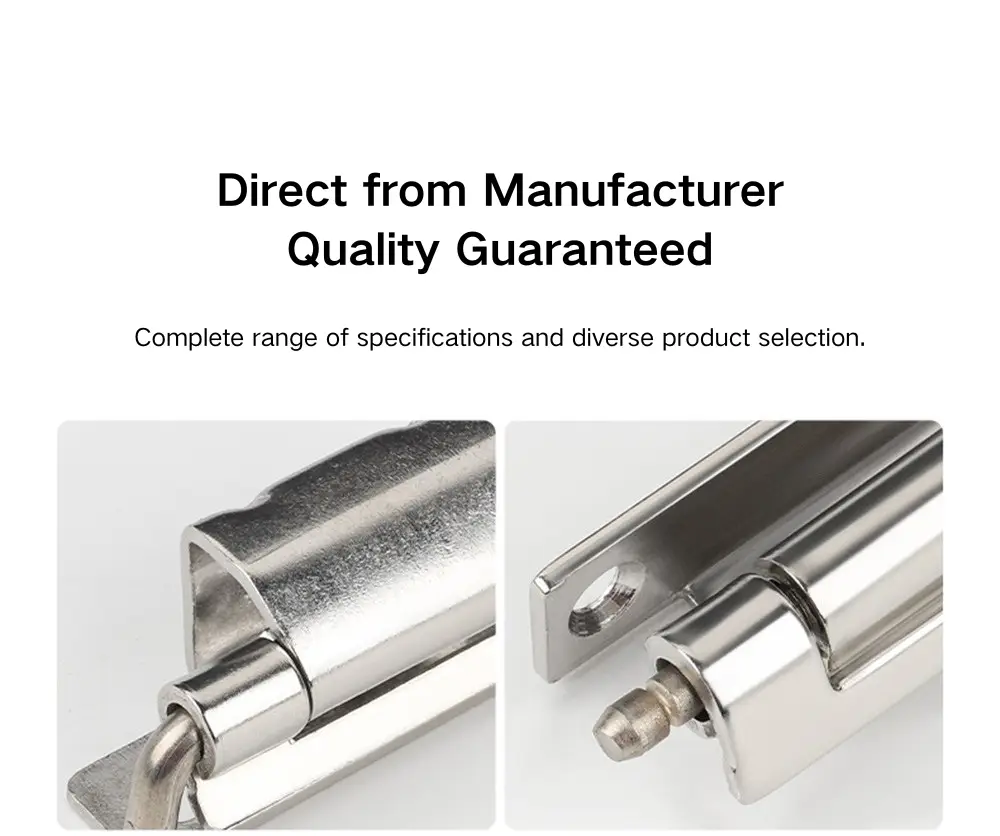

構造と設置

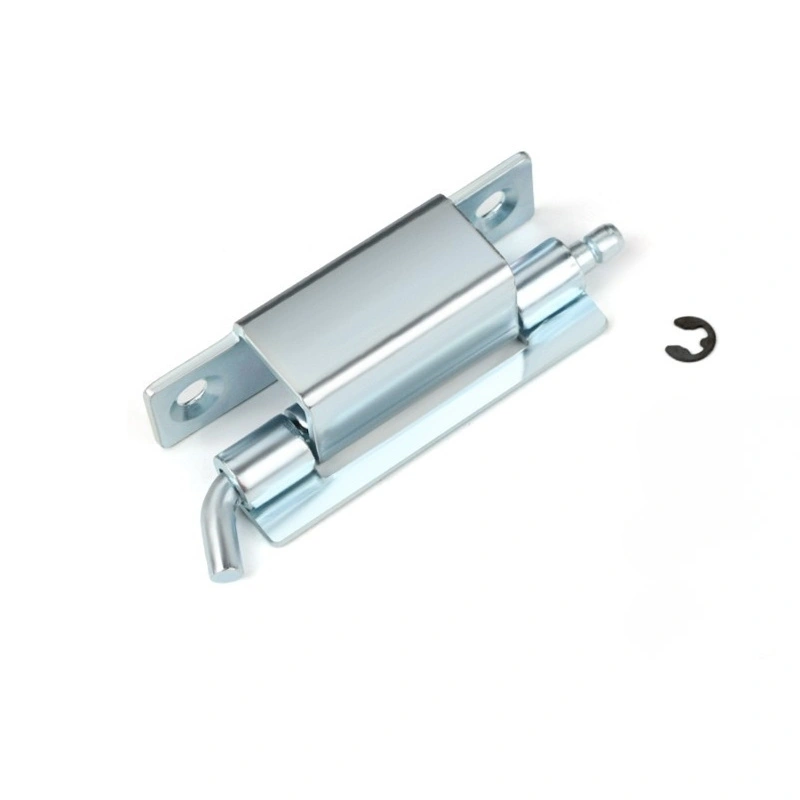

90 度曲げキャビネット ヒンジの 3 つのモデルはすべて溶接によって取り付けられています。ベントウィング設計とは、ヒンジの一方の側がドアフレームチャネルの内側に配置され、もう一方の側がドアパネルに配置され、ヒンジバレルがキャビネットの表面ではなくフレームプロファイル内の凹みに配置されることを意味します。この隠された配置が、CL275 を標準の表面実装ヒンジから区別するものです。

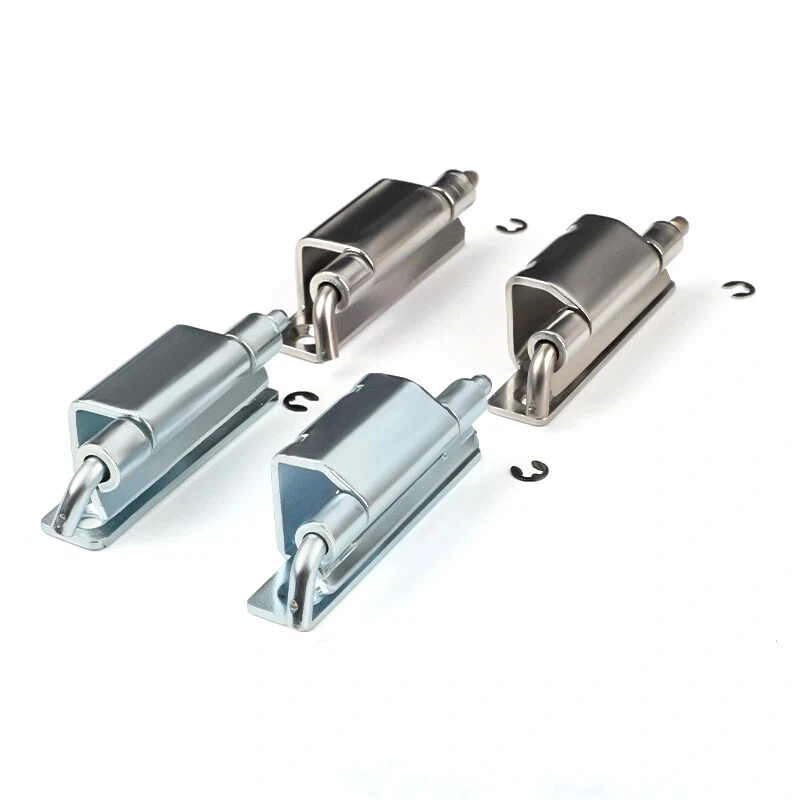

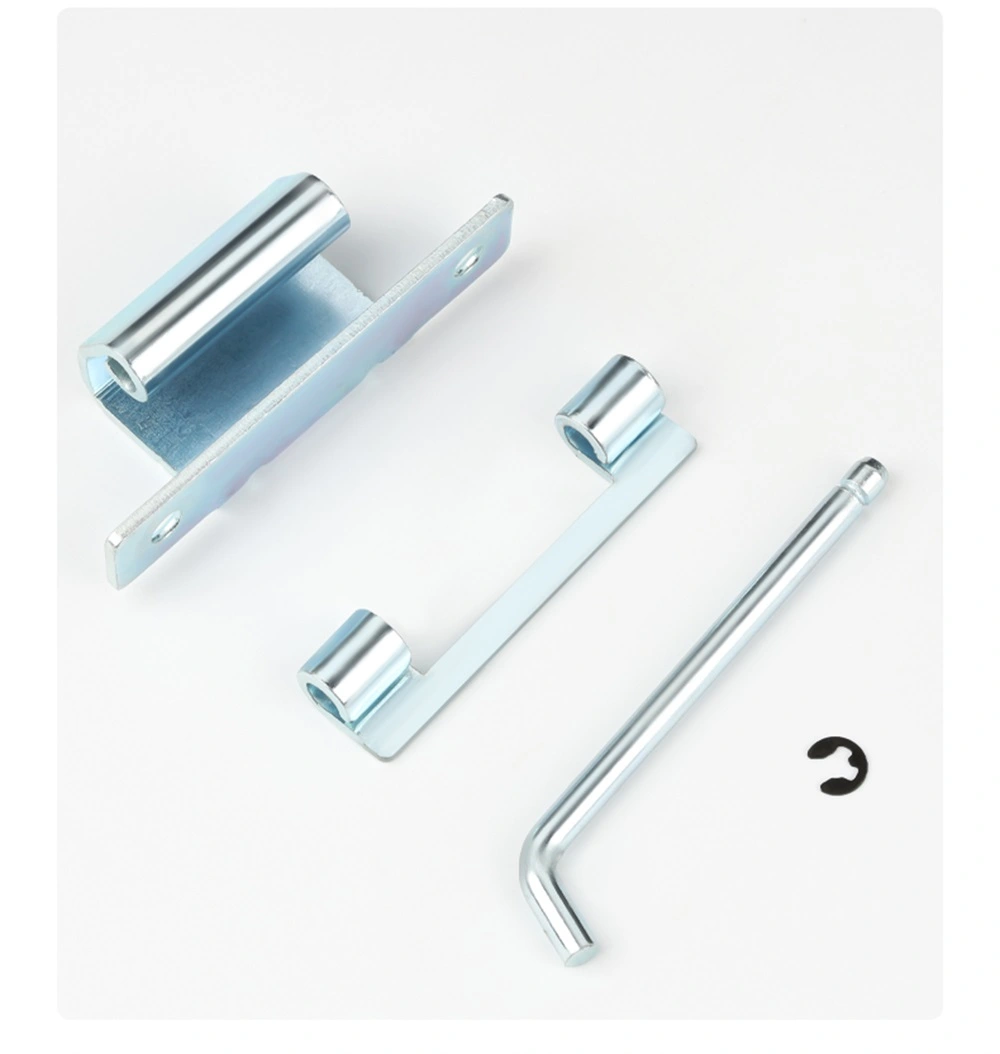

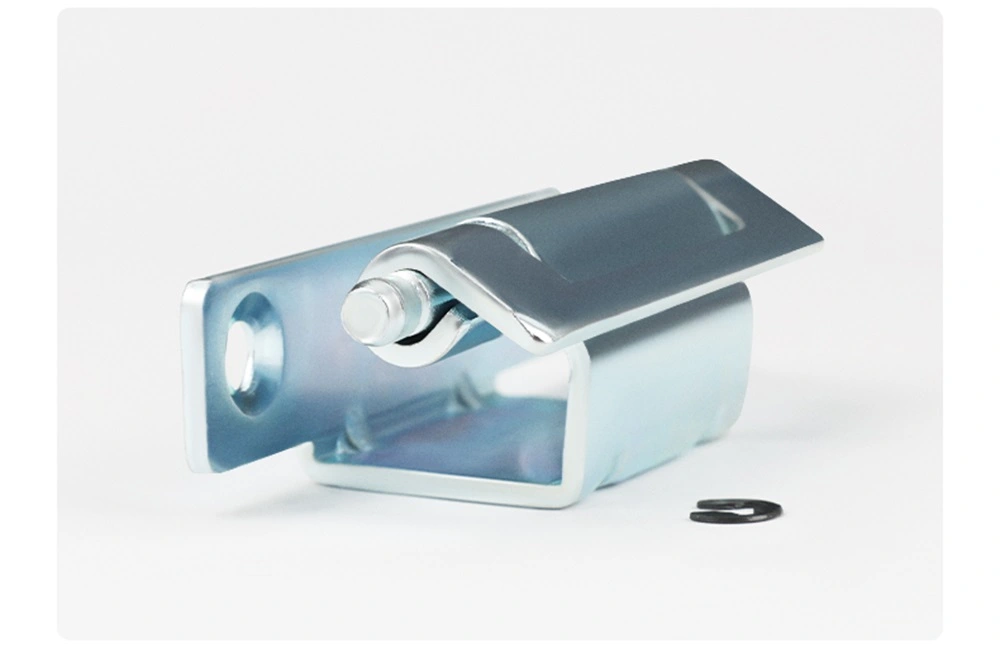

90 度ベンド キャビネット ヒンジは、3 つのモデルすべてで Φ4 オープン リテーニング リングを使用し、動作中にピンを所定の位置に保持します。ドア リーフは、保持リングを外してピンを引くことで取り外すことができます。工具は必要ありません。これは、内部アクセスやメンテナンスのために時々ドアを取り外す必要があるキャビネットに便利です。溶接された取り付けにより、固定翼がフレームに永久に固定されるため、ドアを繰り返し取り外しても取り付けに影響はありません。

材質と表面処理

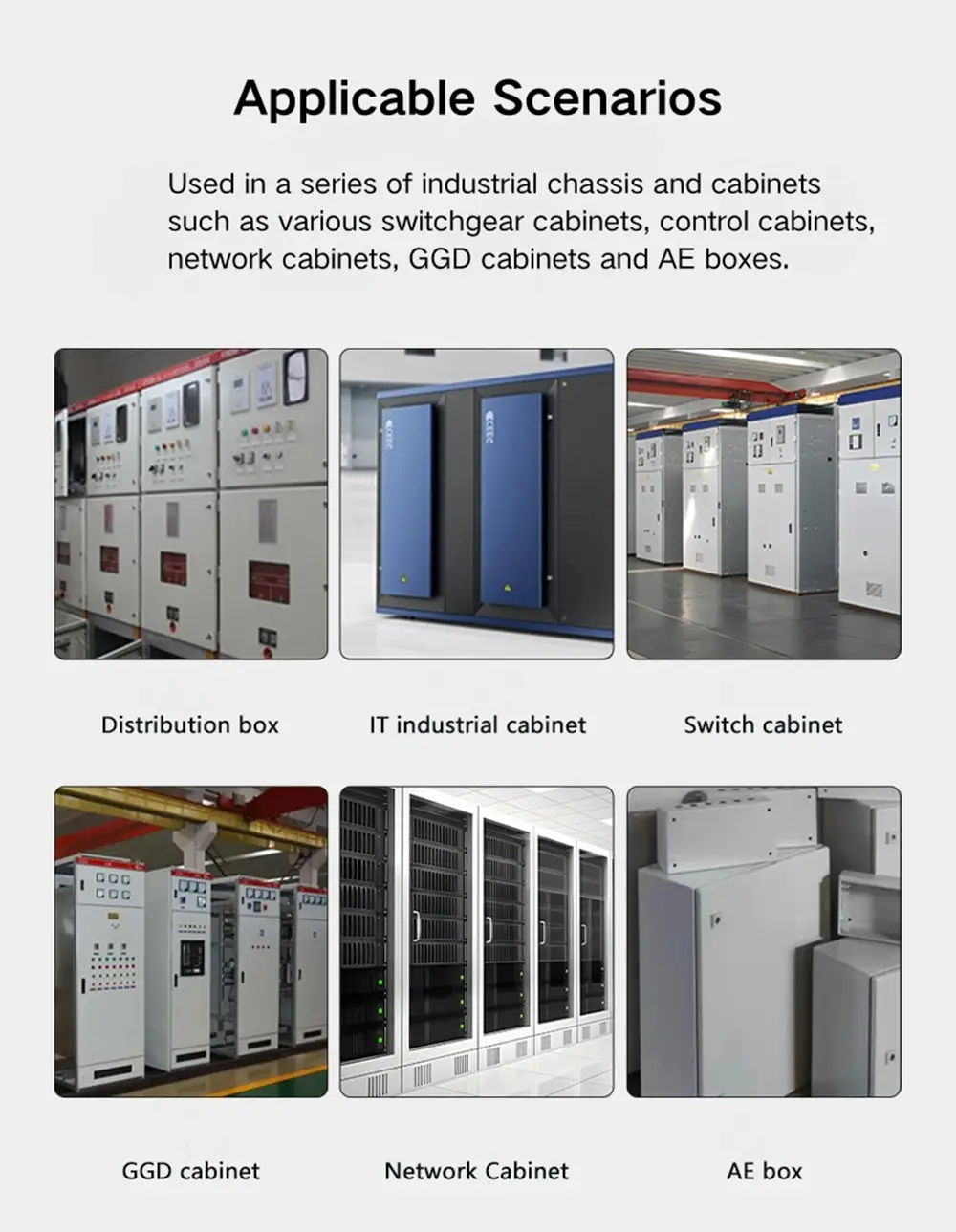

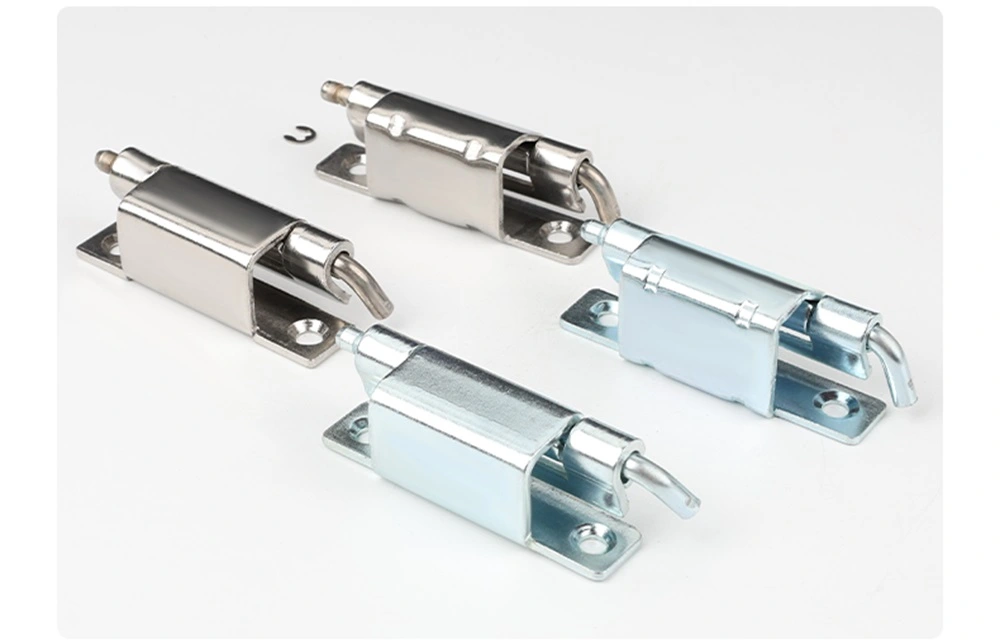

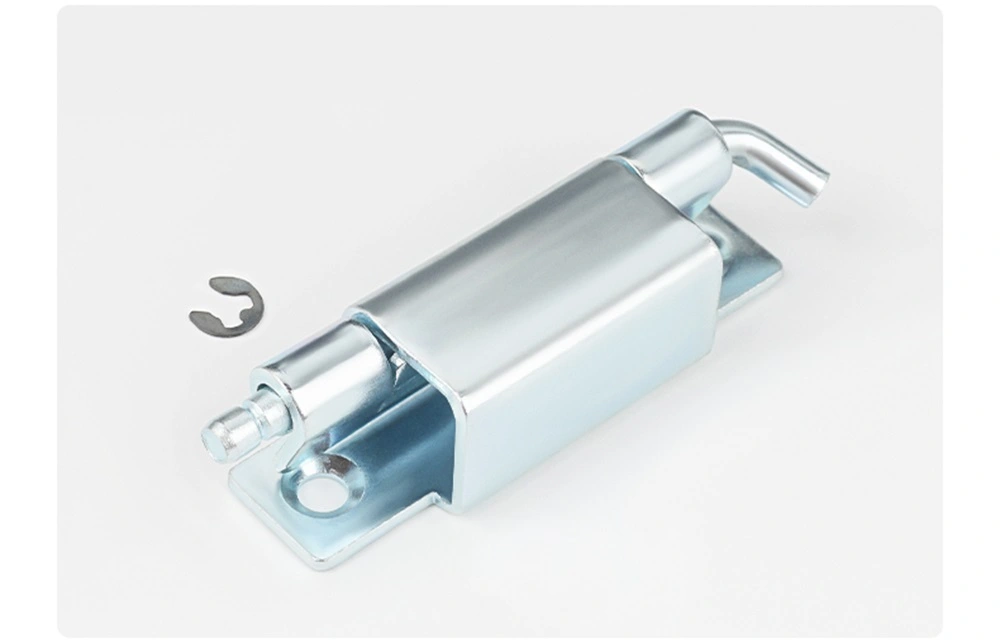

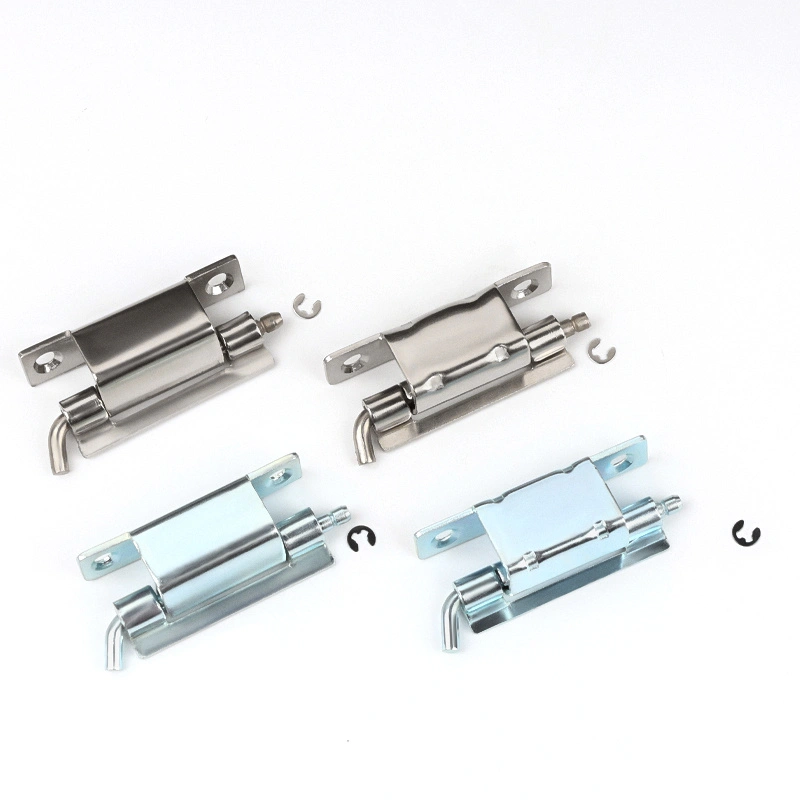

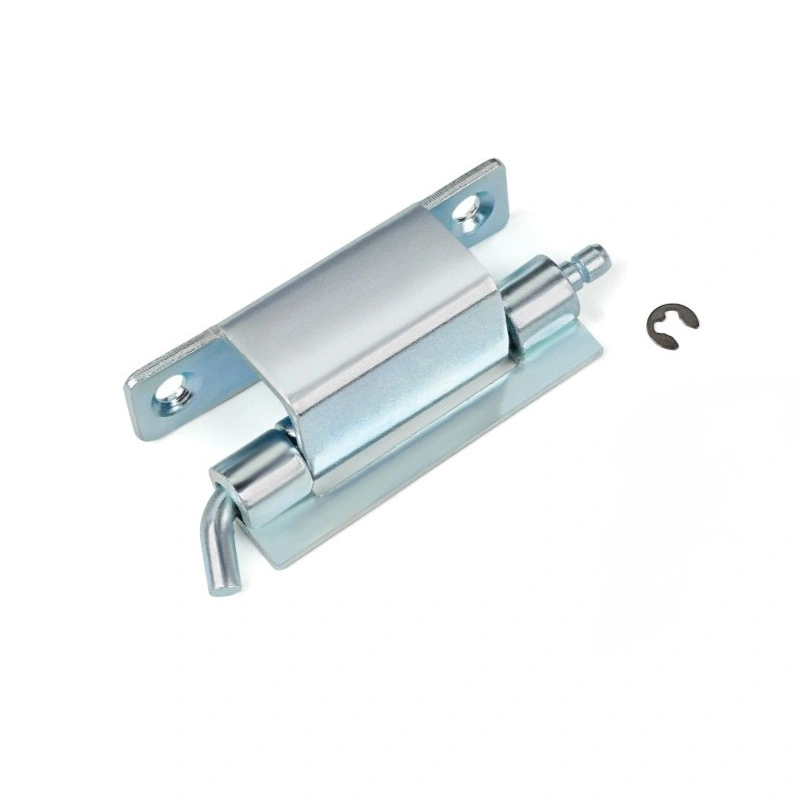

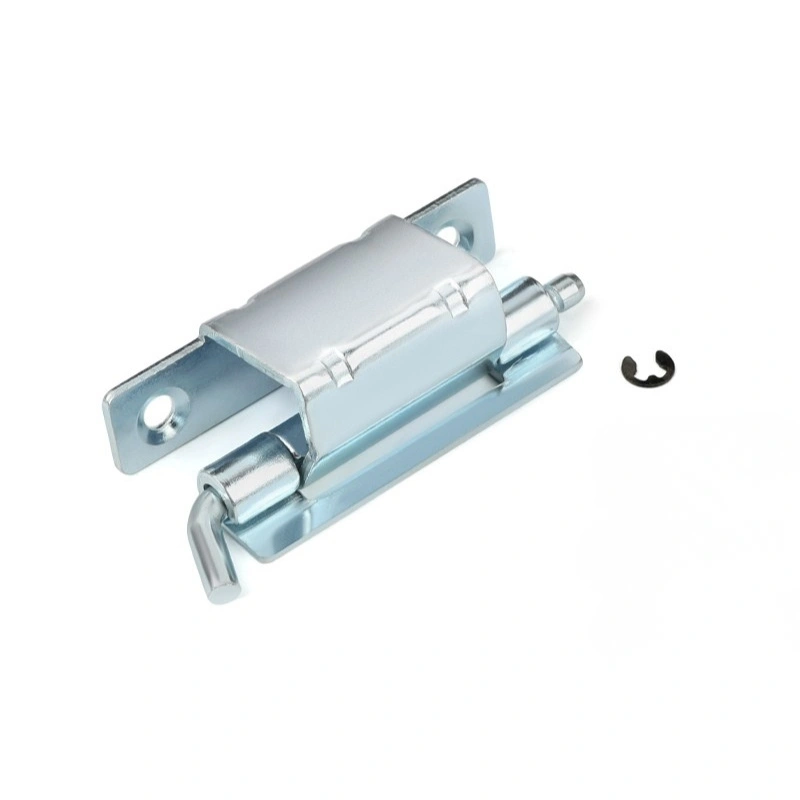

90 度ベンド キャビネット ヒンジは、亜鉛メッキ炭素鋼と 304 ステンレス鋼からお選びいただけます。炭素鋼バージョンには亜鉛メッキが施されており、乾燥環境または気候制御された環境の屋内エンクロージャに適切な腐食保護を提供します。これは、屋内に設置され、湿気が影響しないほとんどの電気キャビネットおよび配電ボックスの用途に標準的な選択肢です。

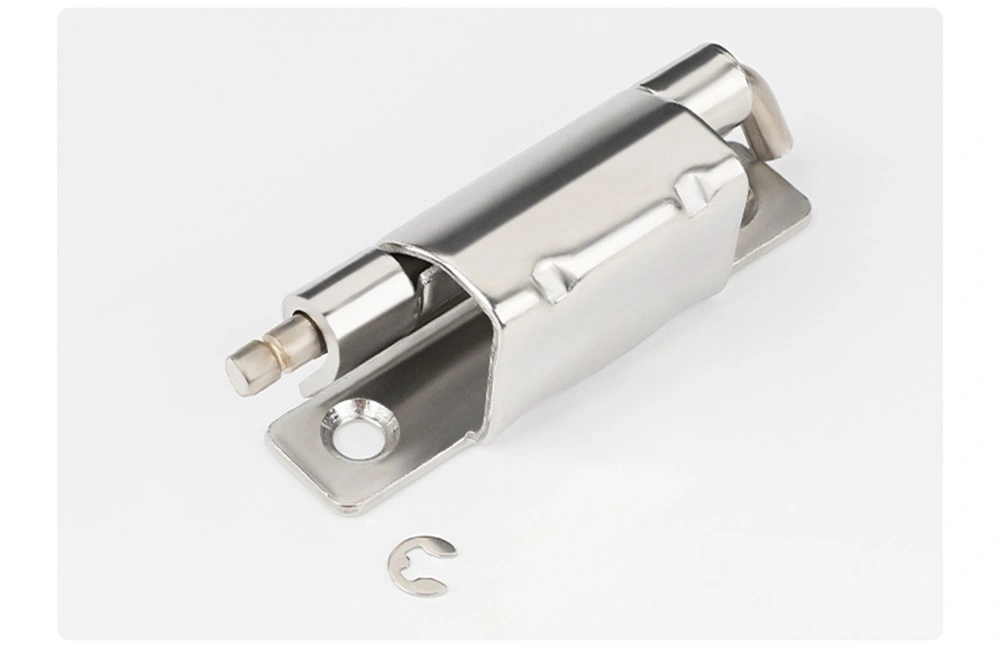

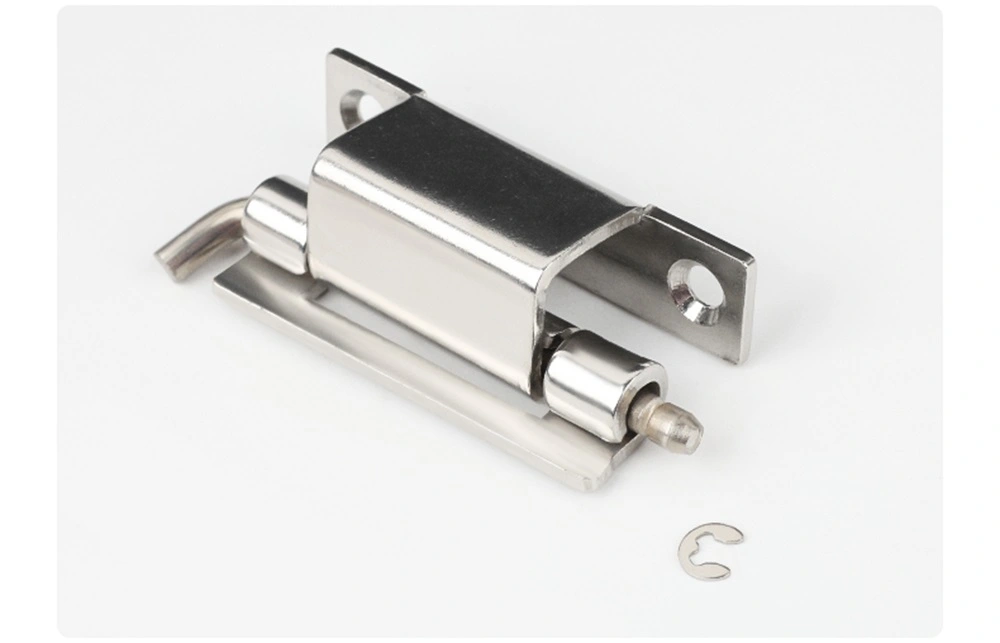

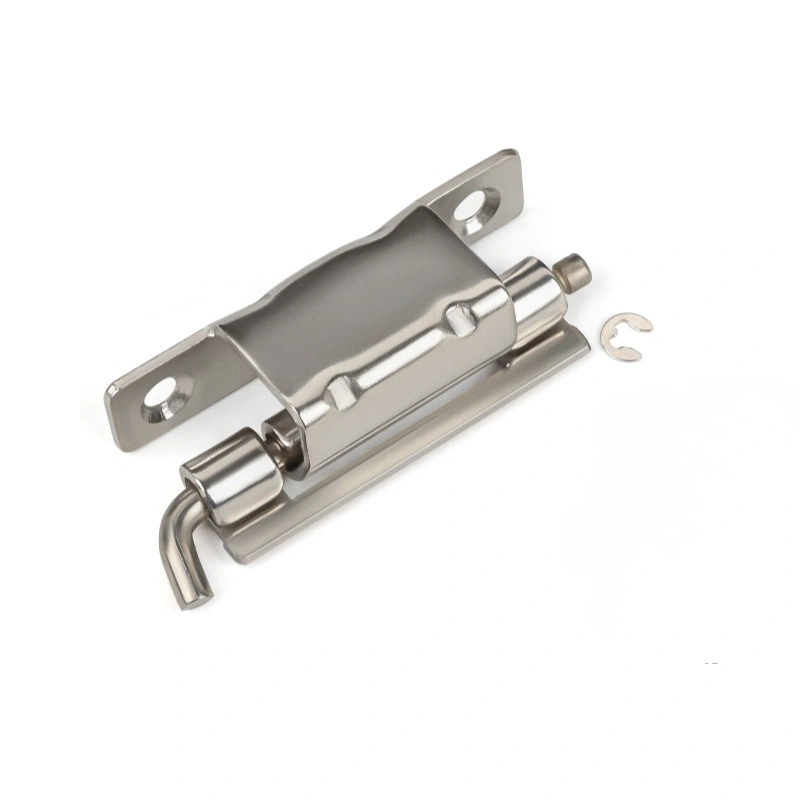

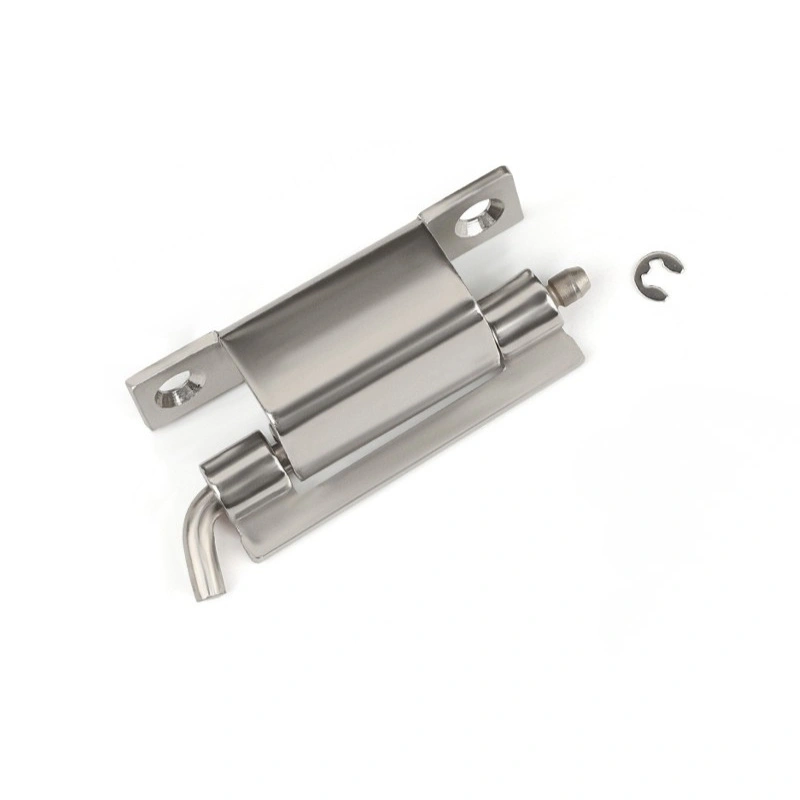

304 ステンレス鋼の 90 度曲げキャビネット ヒンジは、筐体が湿気、屋外条件、または湿度の高い環境にさらされる場合に適した選択肢です。ステンレス鋼は、困難な条件下でも亜鉛メッキ炭素鋼よりも長期間外観を維持できるため、キャビネットの外装仕上げを考慮する場合に指定される傾向があります。どちらの素材も、3 つの CL275 モデルすべてで利用できます。

よくある質問

Q1: CL275 シリーズの 3 つのモデルとは何ですか?また、それぞれの違いは何ですか?

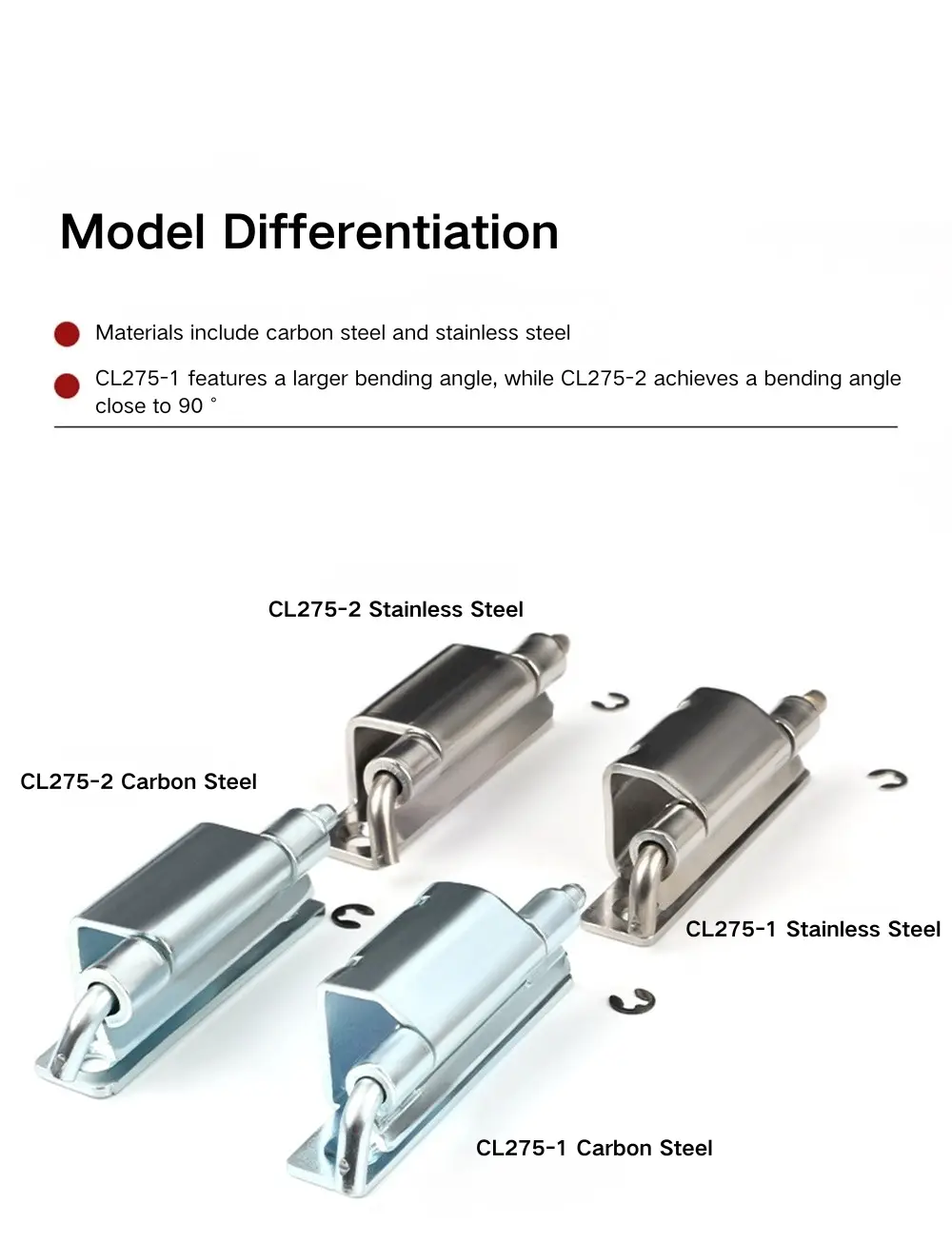

CL275 シリーズには、CL275-1、CL275-2、および CL275-3 が含まれます。 CL275-1は120°まで開き、全長70mmの最大モデルです。 CL275-2 と CL275-3 はどちらも 90° まで開き、水平方向の寸法は同じですが、横方向のプロファイルと取り付け穴の構成が異なります。 3本ともΦ5mmバレルの溶接ヒンジです。

Q2: 各モデルの開き角度はどれくらいですか?

CL275-1は120°まで開きます。 CL275-2 と CL275-3 はどちらも 90° まで開きます。開口角度はヒンジウィングの曲げ形状によって固定され、取り付け後に調整することはできません。

Q3: CL275 ヒンジはどのように取り付けられますか?

3 つの CL275 モデルはすべて溶接によって取り付けられます。曲げられた翼は、製造中にキャビネットのフレームまたはドアパネルに溶接されます。このシリーズにはネジ取り付けオプションはありません。

Q4: ヒンジピンはどのように保持され、ドアは取り外せるのですか?

CL275は全機種Φ4オープン止め輪を採用し、ピンの抜け止めを行っています。ドアを取り外すには、固定リングを外してピンを引きます。工具は必要ありません。溶接されたベースはフレームに固定されたままであるため、ヒンジの取り付けに影響を与えることなくドアを取り外したり再取り付けしたりできます。

Q5: どのような材料がありますか?

CL275 ベンド キャビネット ヒンジは、亜鉛メッキ炭素鋼と 304 ステンレス鋼で提供されます。炭素鋼は屋内の乾燥した筐体に適しています。屋外設置または定期的に湿気にさらされる環境には、ステンレス鋼が適しています。

Q6: CL275-2とCL275-3の違いは何ですか?

どちらのモデルも水平方向の寸法と 90° の開口角度は同じですが、横方向のプロファイルが異なります。 CL275-3 のドア フレームの係合深さは 19.3 mm、横方向の高さは 20.2 mm ですが、CL275-2 の横方向のクリアランスは異なるフレーム チャネルの形状に適しています。特定のドアフレームとパネルの寸法に基づいて選択してください。
