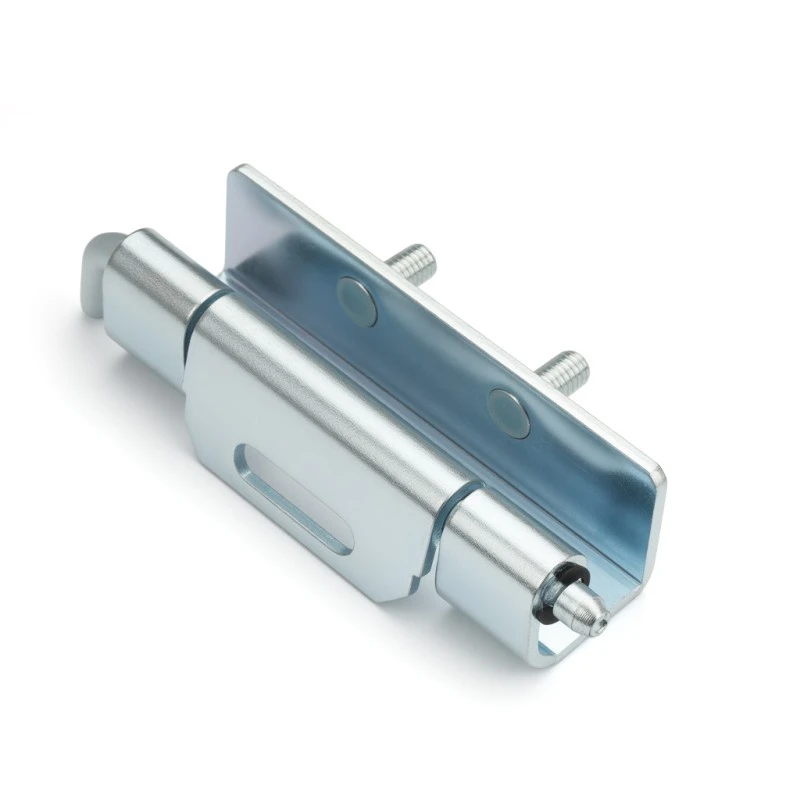

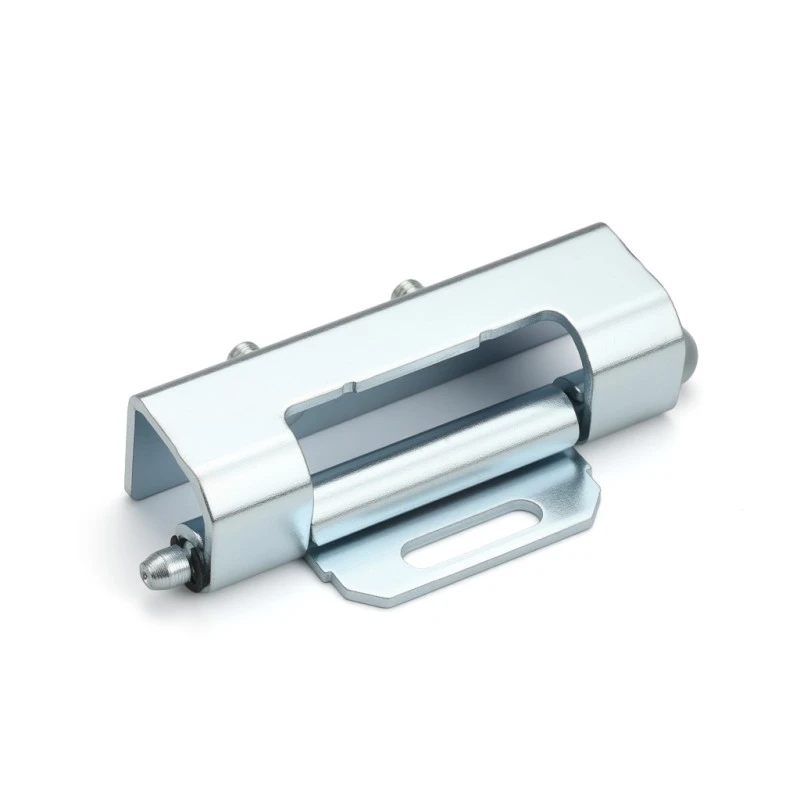

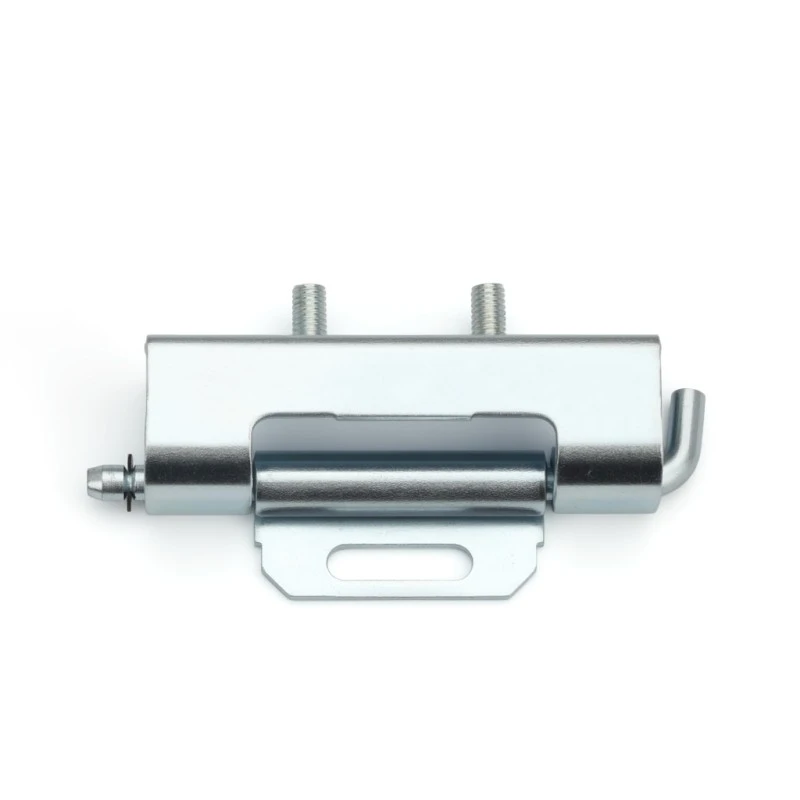

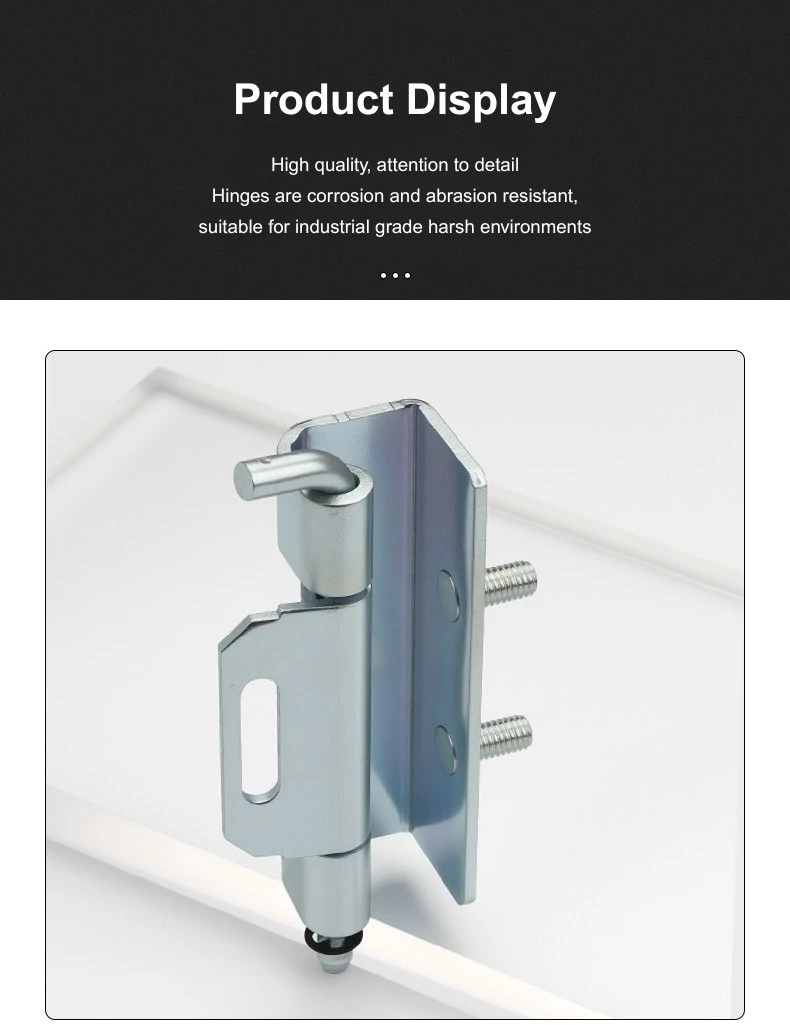

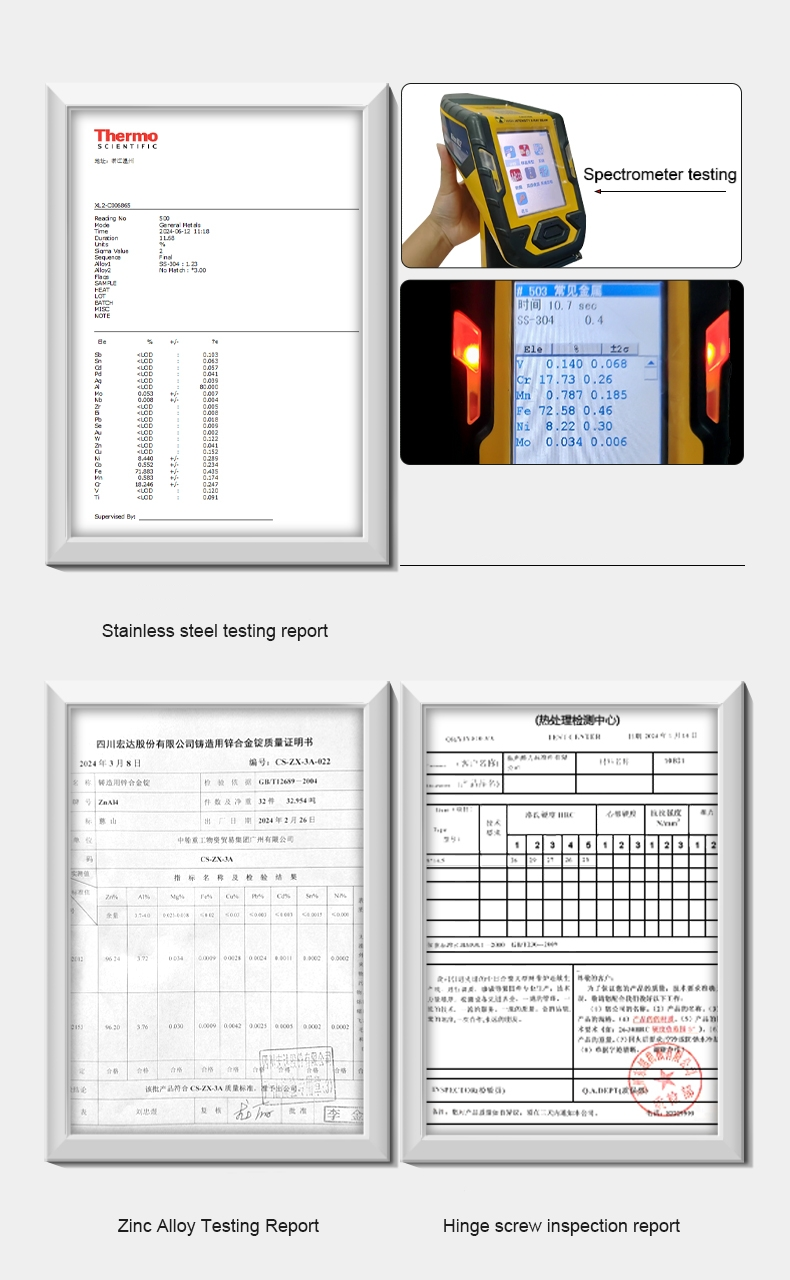

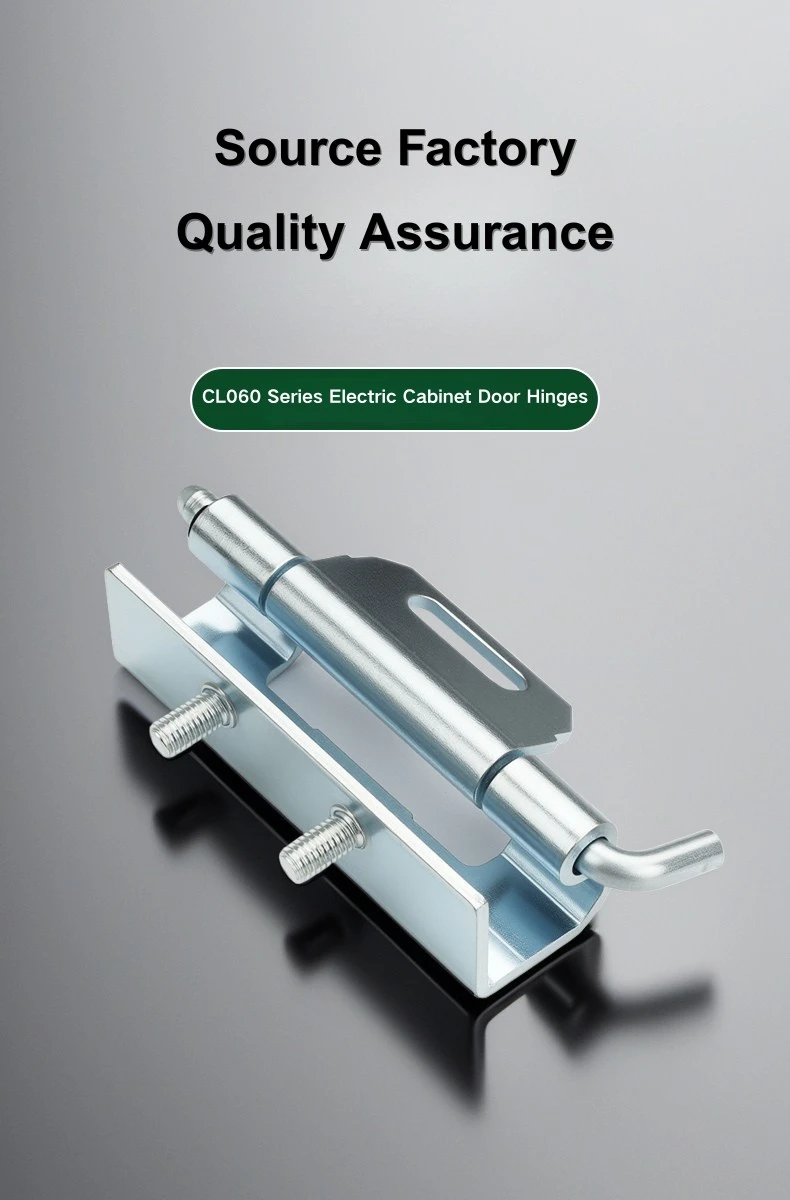

スタッド付き隠しヒンジ

Yitai Lock から取り外し可能なエンクロージャー ヒンジを購入する場合、スタッド付き隠しヒンジ CL060 は溶接とナット取り付けの両方に対応しており、ネジはすでに付属しています。取り付けウィングには 19.8 mm のスロットがあるため、ロックする前に位置を微調整できます。ドアをまっすぐに吊るす必要がある場合に便利です。全長は86mm、ヒンジ本体は70mm、バレルはΦ5mmです。

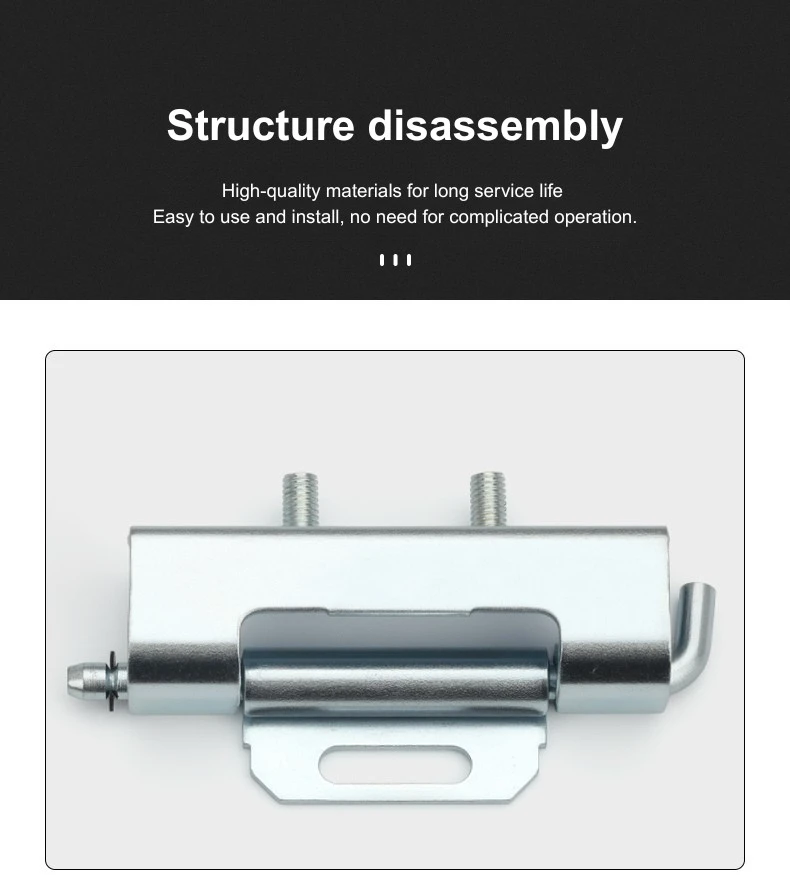

構造と寸法

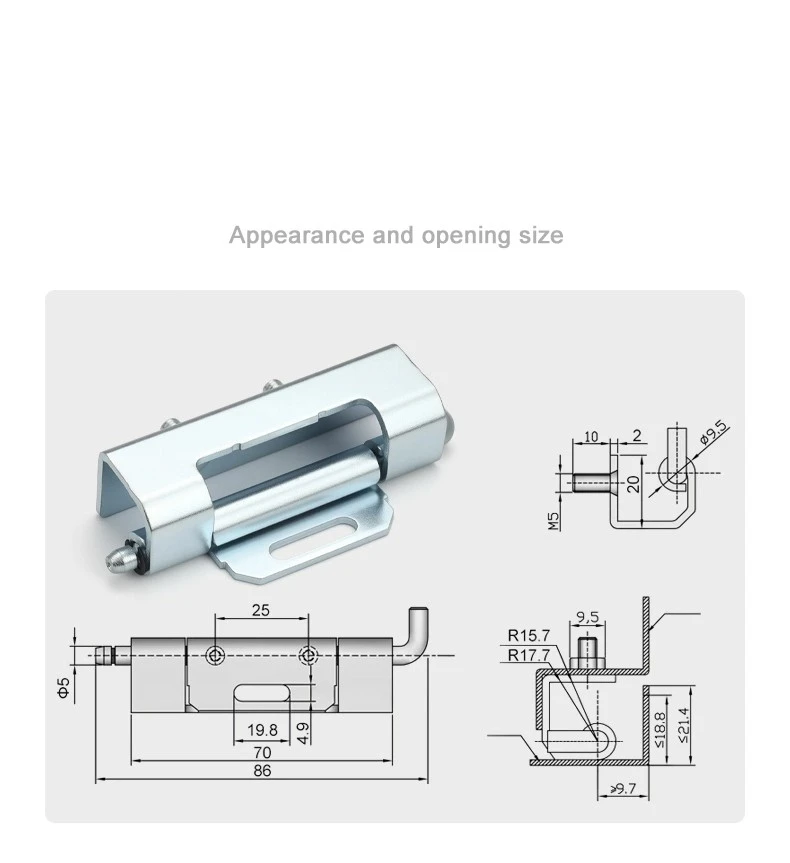

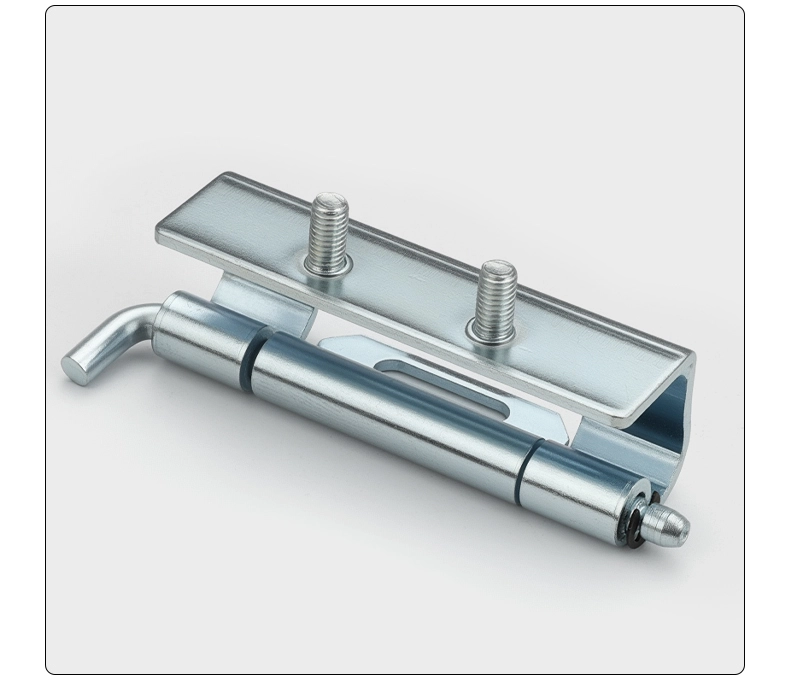

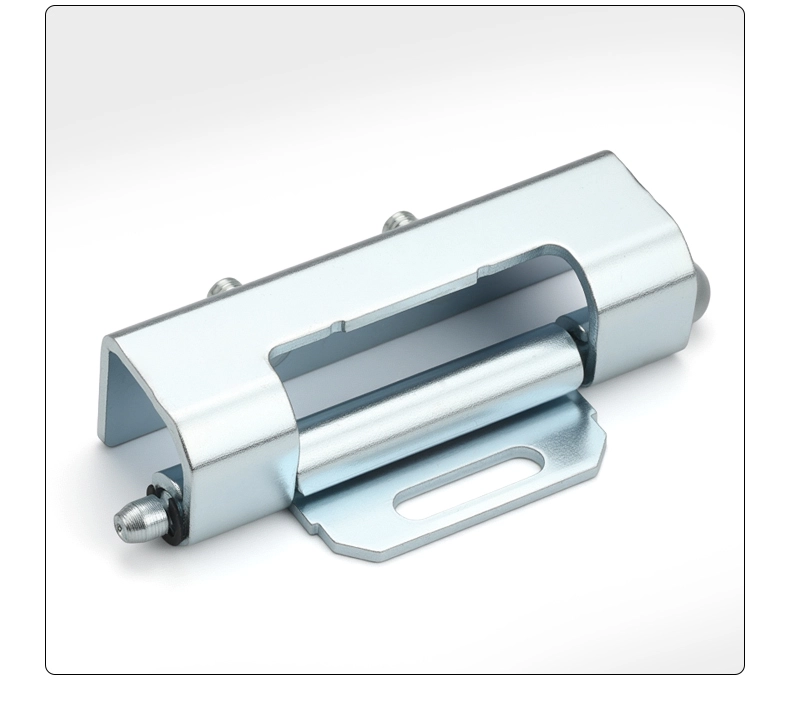

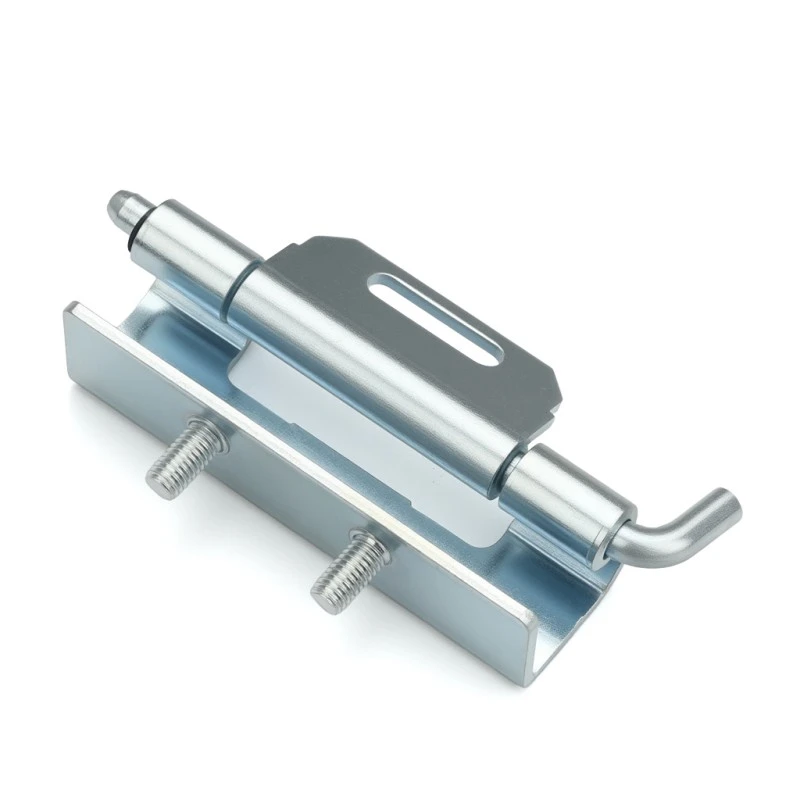

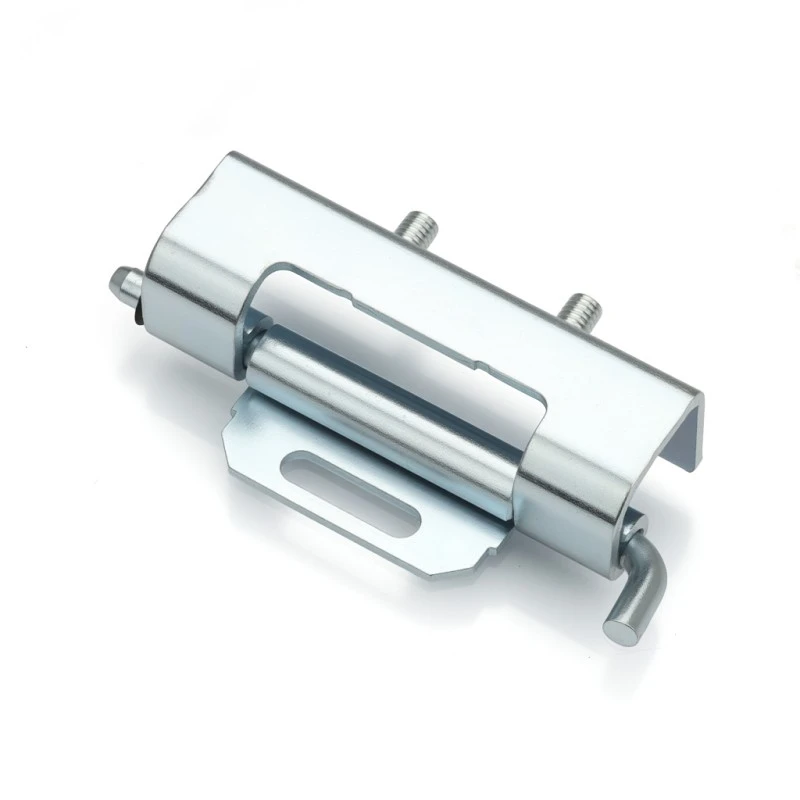

スタッド付き隠しヒンジは全体で 86 mm あり、本体がそのうち 70 mm を占め、残りは取り付けウィングで覆われています。バレルはΦ5 mm、スタッド自体はΦ9.5 mmヘッド、10 mmシャフト、2 mmショルダー、M5ネジ山を備えており、フレームチャンネルナットと簡単に係合できます。

フレームの互換性を考慮して、スタッド付き隠しヒンジは、内径 R15.7 ～ R17.7 mm、ドア パネルのクリアランス深さ ≤ 18.8 mm、横方向のリーチ ≤ 21.4 mm、およびフレーム開口部 > 9.7 mm のチャネル用に設計されています。ヒンジ本体の幅は 22.6 mm、取り付けウィングの幅は 25 mm で、ドア面からはみ出すことなくフレーム内にきれいに収まるほどコンパクトです。

設置と取り付け

スタッド付き隠しヒンジは溶接とナット取り付けの組み合わせで取り付けられます。取り付けウィングは製造中にドア パネルに溶接され、スタッドの端は付属の M5 ネジを使用してフレーム チャネルに係合します。翼の 19.8 mm スロットにより、すべてを締める前にヒンジの位置を変更する余地が与えられるため、組み立て中のドアの位置合わせが大幅​​に困難になります。

すべて所定の位置に固定した後も、スタッド付き隠しヒンジにより、必要に応じてドアを取り外すことができます。スタッドをフレーム チャネルから外すだけで、ドアが自由に持ち上がります。溶接されたウィングはドアパネルに永久に残るため、ドアを取り外してもヒンジの取り付けにはまったく影響しません。配線や内部アクセスのためにドアを取り外す必要があるキャビネットに便利な機能です。

アプリケーションシナリオ

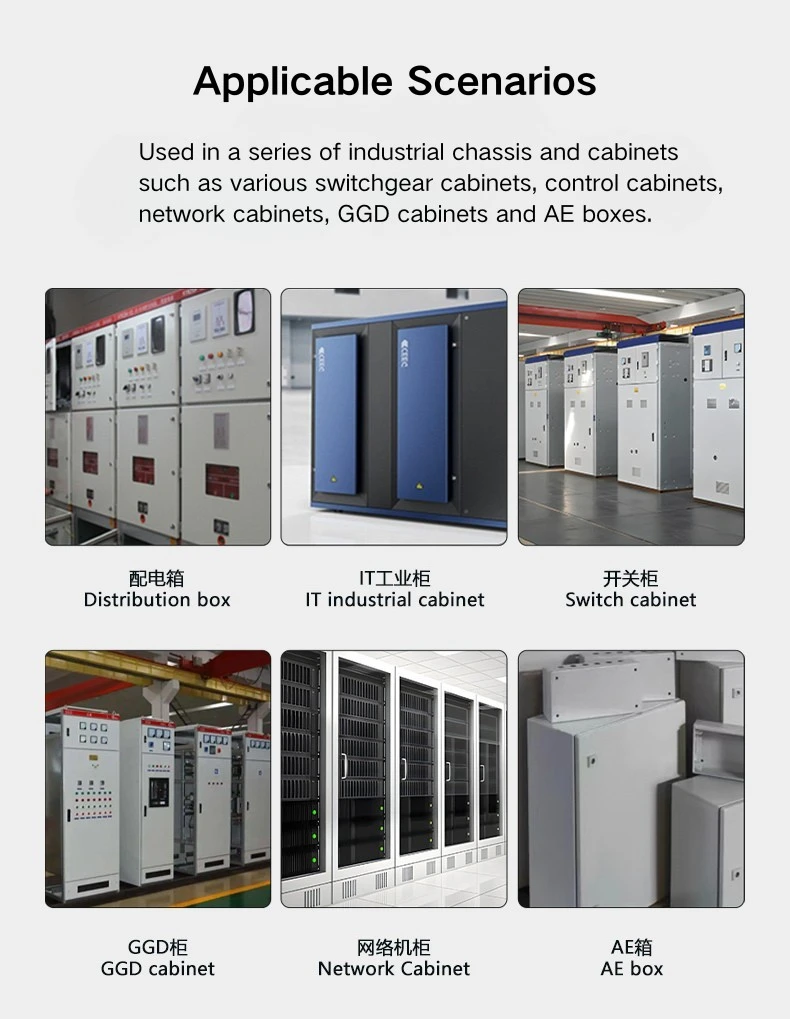

スタッド付き隠しヒンジは、外部を清潔に保つことが重要な配電盤ドア、開閉装置エンクロージャ、ネットワーク キャビネット ドア、および産業機器キャビネットに最もよく使用されます。ヒンジはフレームの内側にあるため、ドアを閉めたときに外側には何も見えず、バレルの突出や翼の露出もありません。

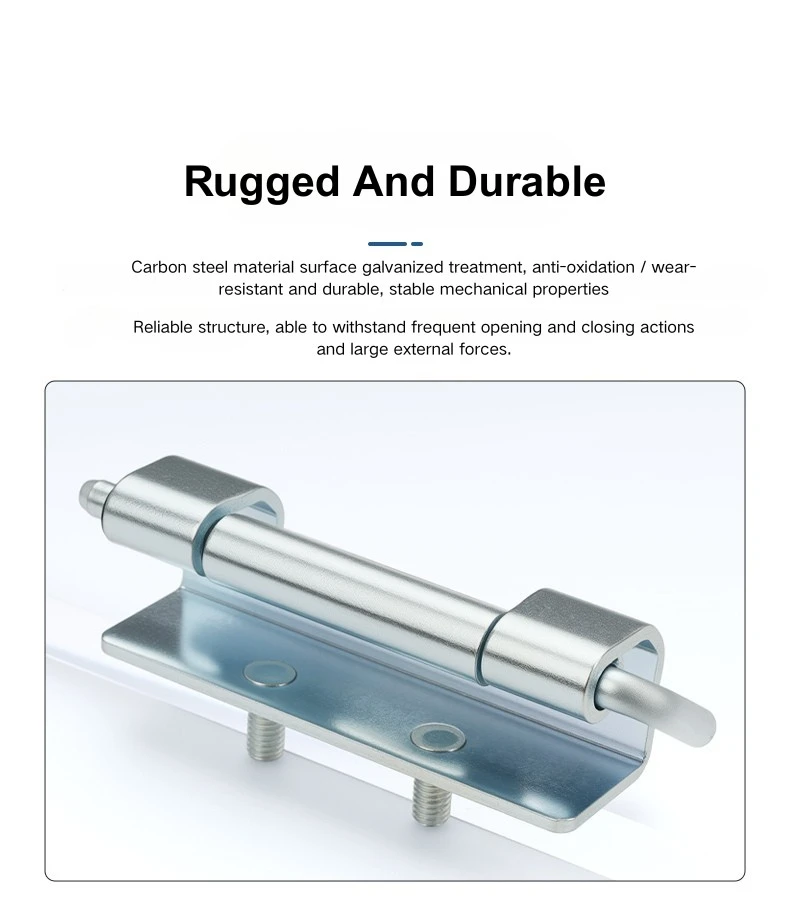

スタッド付き隠しヒンジの取り外し可能な側は、作業場で組み立てられて現場に輸送されるキャビネットにも便利です。輸送時にはドアを取り外し、キャビネットを所定の位置に設置したら元に戻すことができます。亜鉛メッキ炭素鋼仕上げは標準的な屋内産業環境に適しており、86 mm のヒンジは、配電盤や開閉装置の筐体で一般的に見られるフレーム チャネルの寸法に適合します。

よくある質問

Q1: CL060 ヒンジの全体のサイズはどれくらいですか?

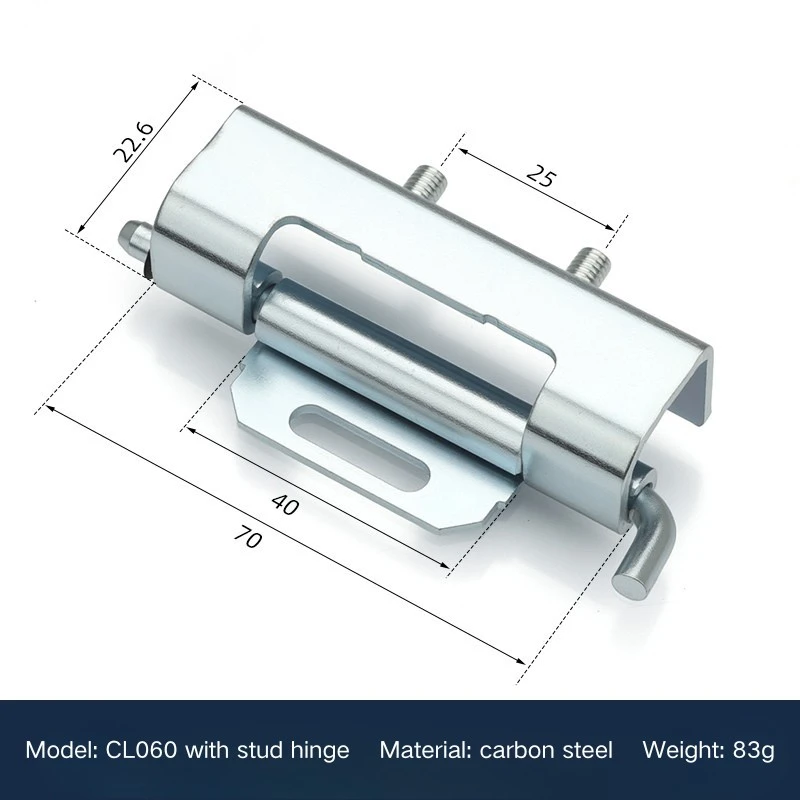

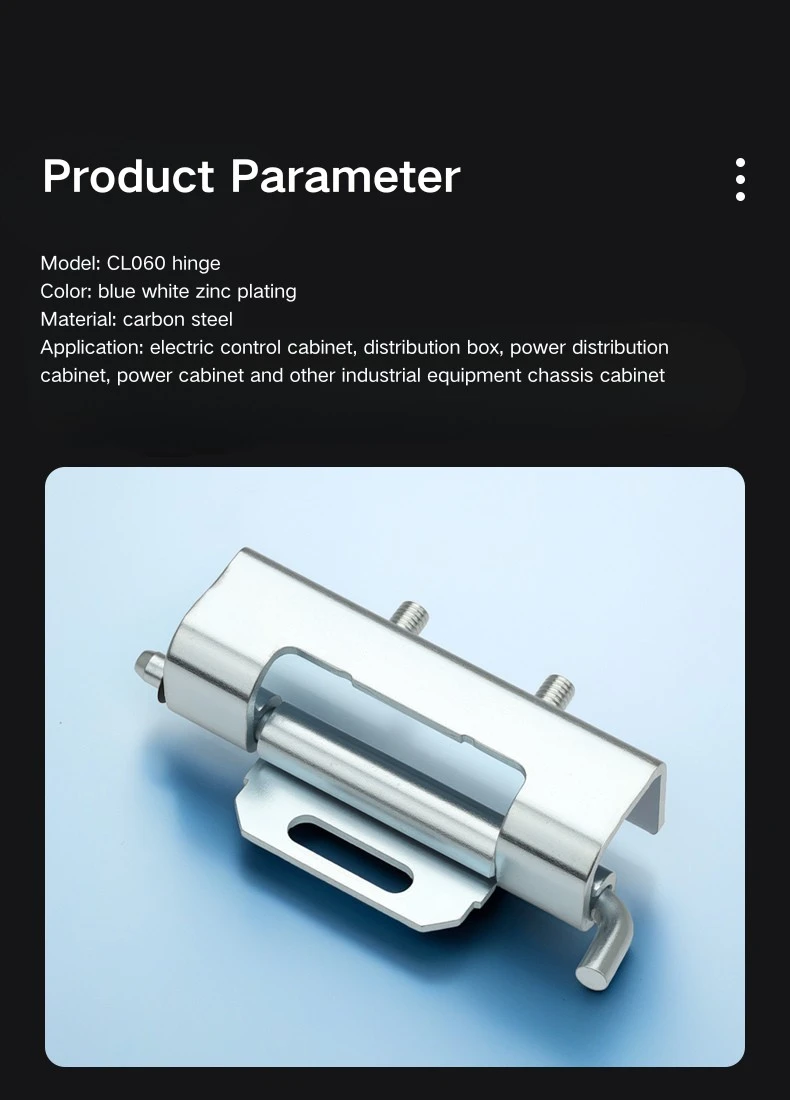

CL060隠しヒンジは全長86mm、ヒンジ本体長さ70mm、胴径Φ5mmです。取り付けウィングの幅は 25 mm、ヒンジ本体の幅は 22.6 mm です。総重量は83gです。

Q2: CL060の材質は何ですか?

CL060 は、亜鉛メッキ仕上げの炭素鋼で作られています。現在は 1 つの仕様のみで入手可能です。

Q3: CL060はどのように設置されますか?

CL060は溶接とナット取り付けを組み合わせています。取り付けウィングはドア パネルに溶接され、スタッドは付属の M5 ネジを使用してフレーム チャネルに係合します。長穴の取り付け穴により、最終的な固定の前に位置調整が可能です。

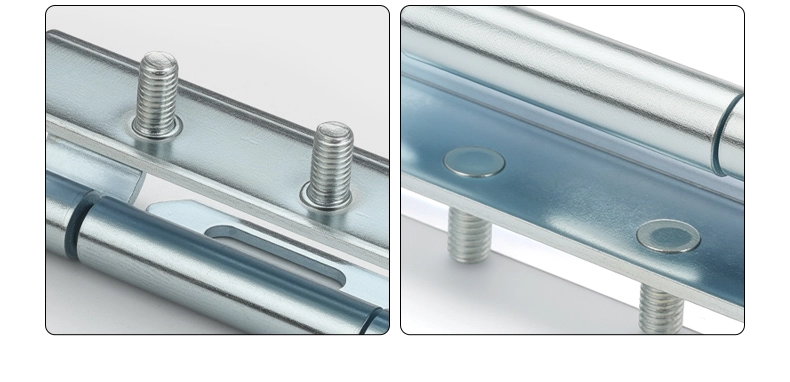

Q4: スタッドの寸法は何ですか?

スタッドの頭径は Φ9.5 mm、シャフト長は 10 mm、ショルダーは 2 mm、ねじは M5 です。開口部が 9.7 mm を超えるフレーム チャネルに嵌合します。

Q5: CL060 はどのフレーム チャネルの寸法に適合しますか?

CL060 隠しヒンジは、内径 R15.7 ～ R17.7 mm のフレーム チャネル内に収まります。ドアパネルの奥行きクリアランスは ≤ 18.8 mm、横方向のリーチの合計は ≤ 21.4 mm です。

Q6: CL060 はどのタイプのエンクロージャに適していますか?

CL060 は、分電盤のドア、開閉装置の筐体、産業用ネットワーク キャビネット、機械設備のキャビネットのドアなど、表面実装オプションよりも隠された取り外し可能なヒンジが好まれる場所であればどこでも使用されます。
