分電盤の取り外し可能なヒンジ

Yitai Lock から制御キャビネットのハードウェアを大量に調達している場合、配電パネル取り外し可能ヒンジ CL250 シリーズは、構造設計は一貫していますが、モデル間で寸法が異なるため、注文する前にモデル間で比較する価値があります。取り外し可能な設計は、ドアを一度取り付けたら工具を使わずに持ち上げて取り外すことができることを意味し、これは組立ラインや現場のメンテナンスにとっても実用的な機能です。ネジと溶接の両方の取り付け方法がサポートされているため、ヒンジは変更することなくほとんどの製造ワークフローに適合します。

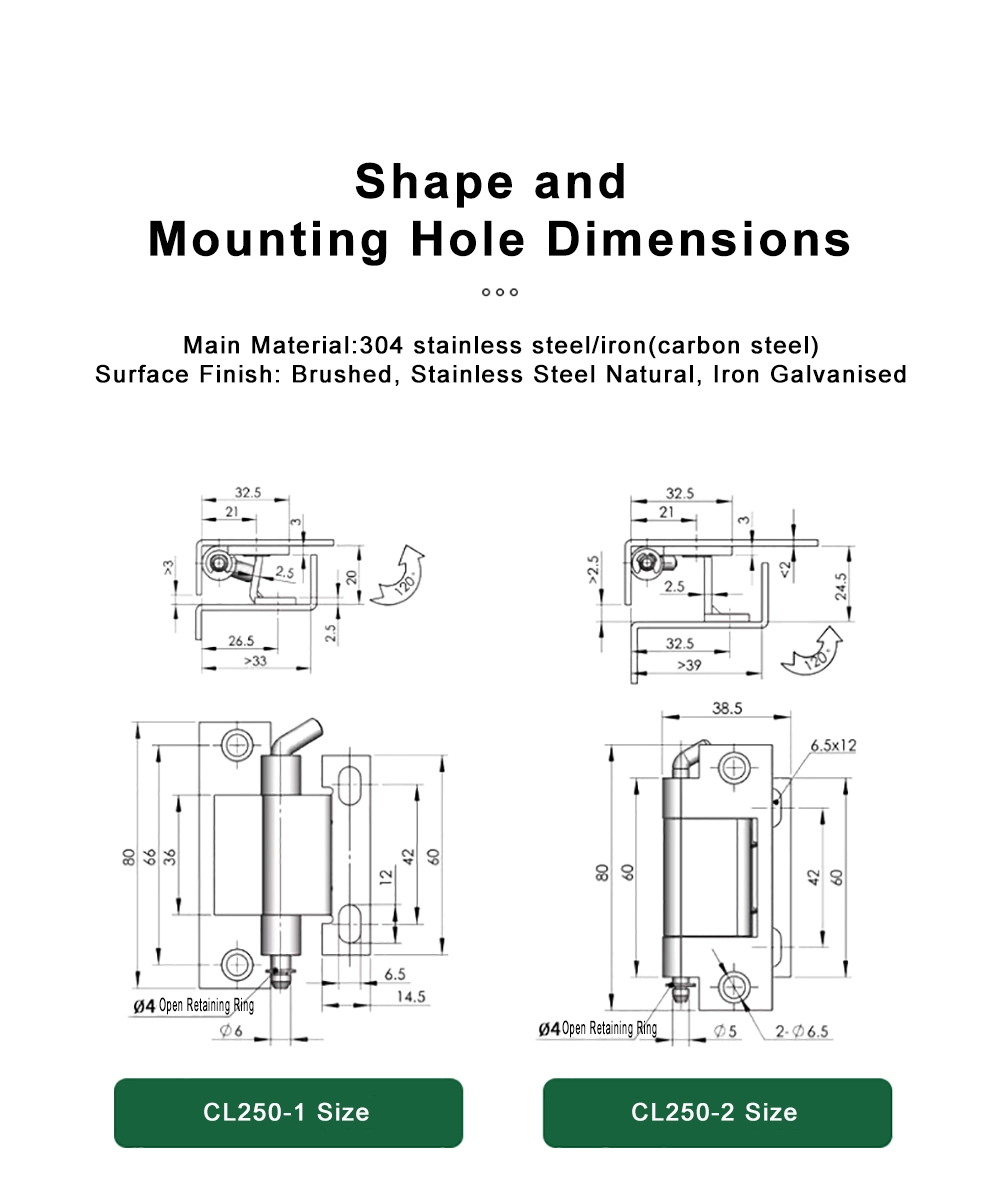

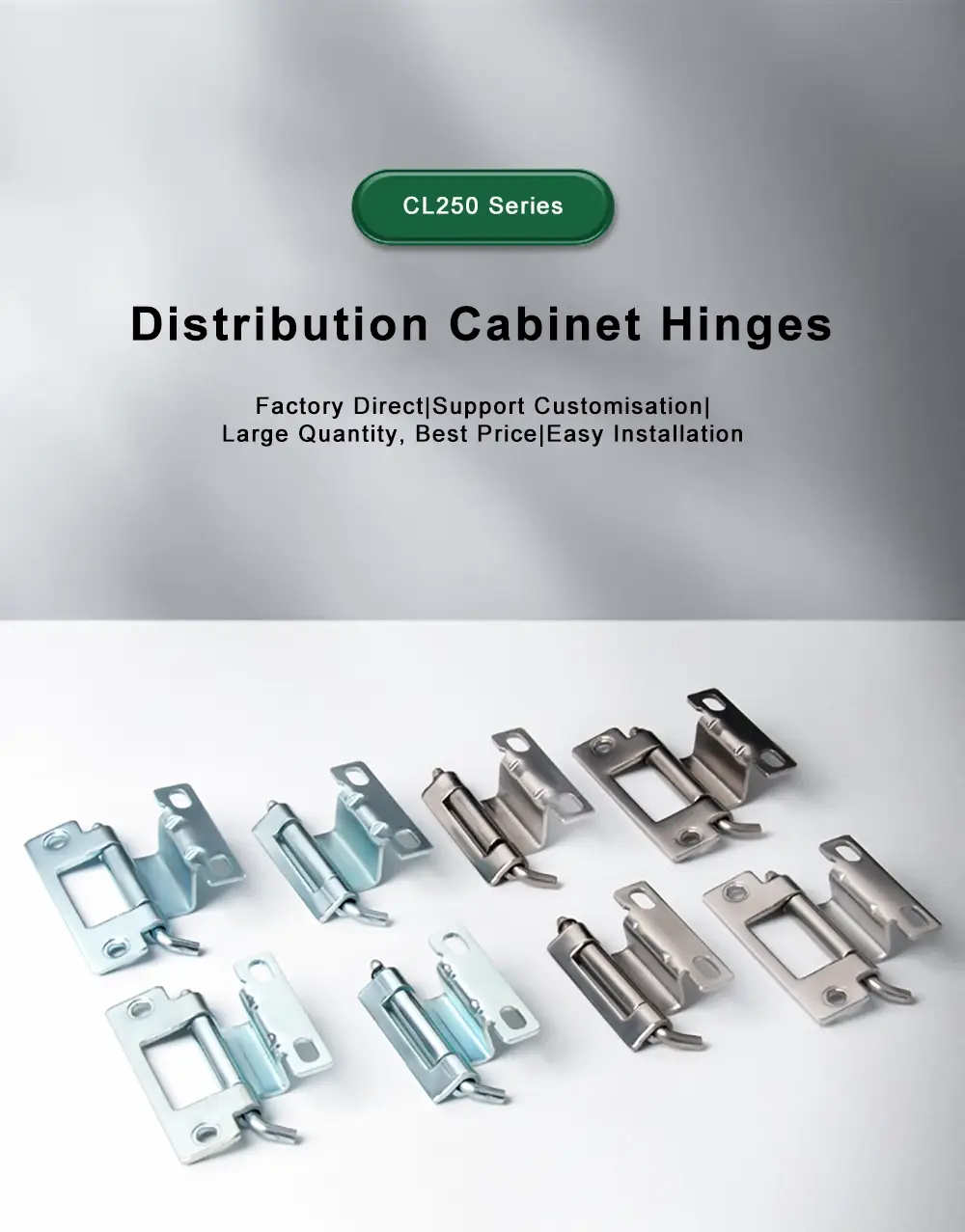

モデルのオプションと寸法

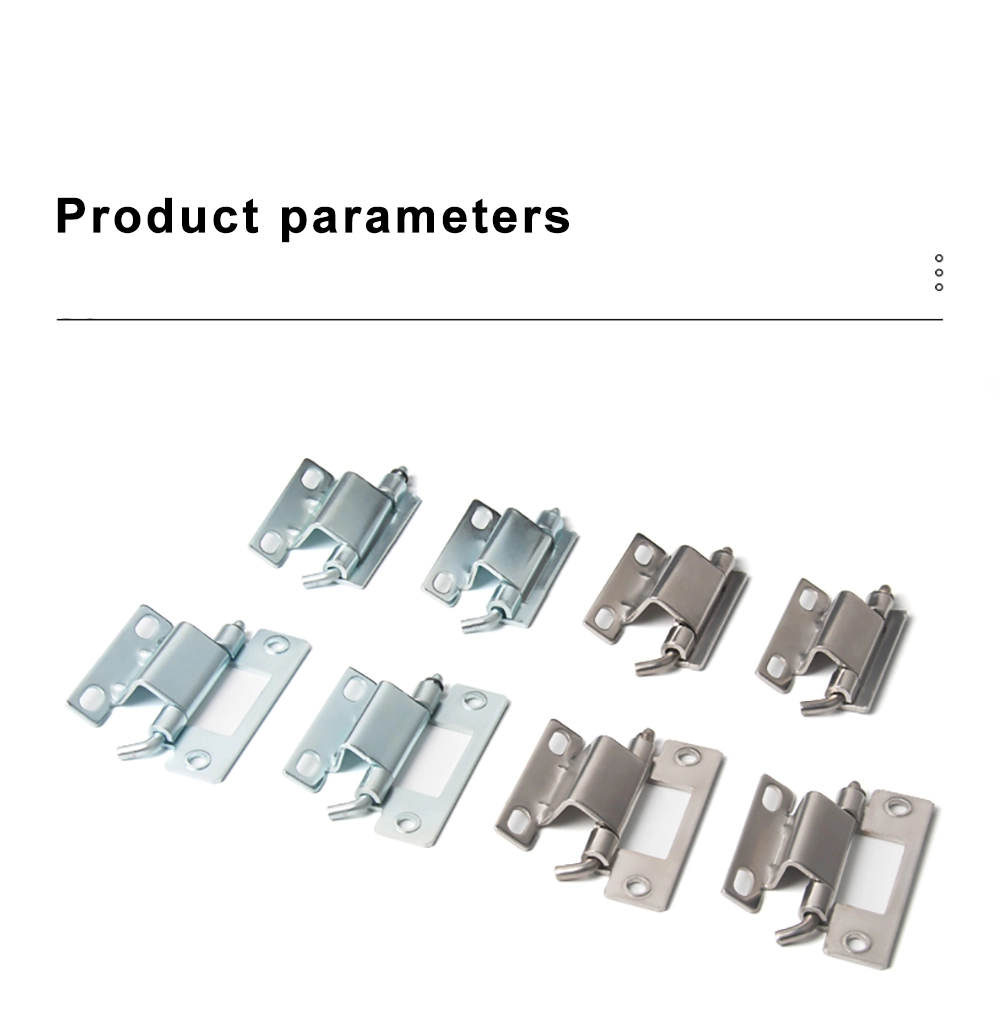

分電盤着脱ヒンジ CL250シリーズは、基本構造は同じでサイズが異なる4モデルをラインナップしています。 CL250-1は全高80mm、ヒンジ本体66mm、全奥行き33mm、胴径Φ6mmです。 CL250-2は全高80mmを共通とし、本体長さ60mm、奥行き39mm以上、Φ5mmのバレルを採用し、Φ6.5mmの取り付け穴が6.5×12mm間隔で2個あります。

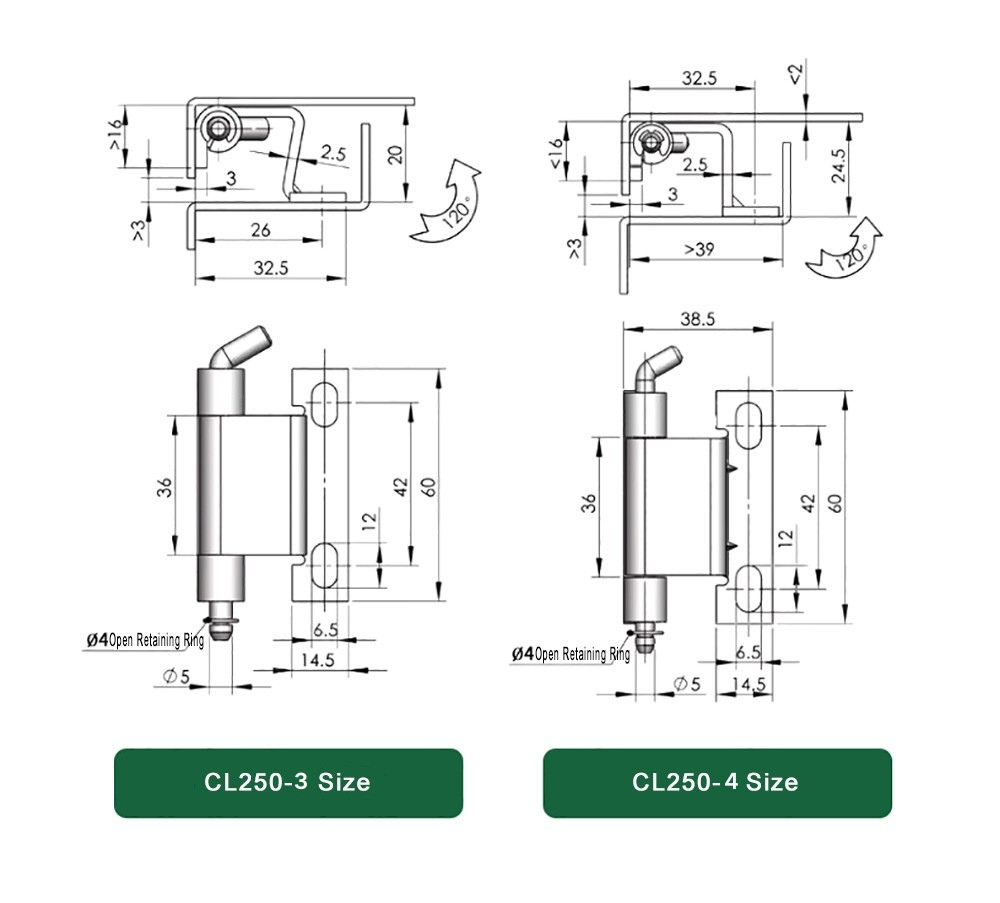

CL250-3 および CL250-4 は、配電パネル取り外し可能ヒンジ シリーズのよりコンパクトなオプションです。どちらもヒンジ本体高さ36mm、全高60mm、基部幅14.5mm、胴部Φ5mmです。 CL250-3 の奥行きは 32.5 mm ですが、CL250-4 は 38.5 mm になります。 4機種ともピンの固定にはΦ4オープン止め輪を採用しています。

ロッドの種類と開き角度

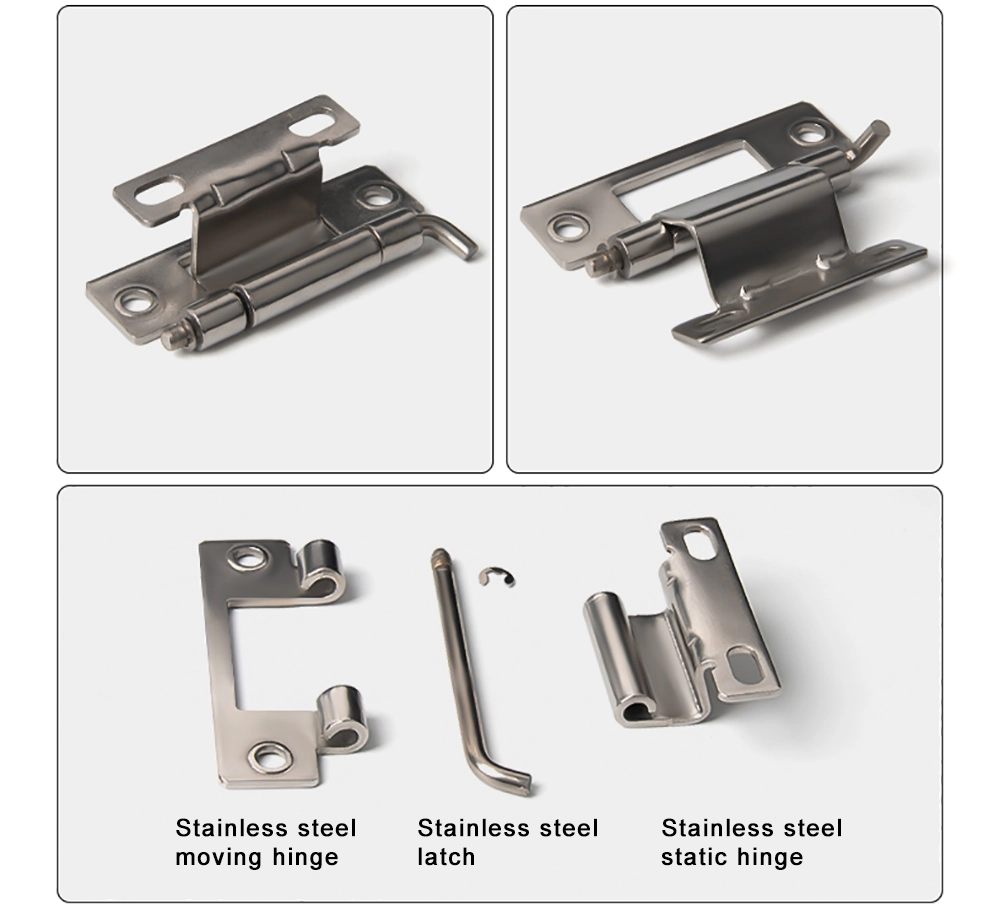

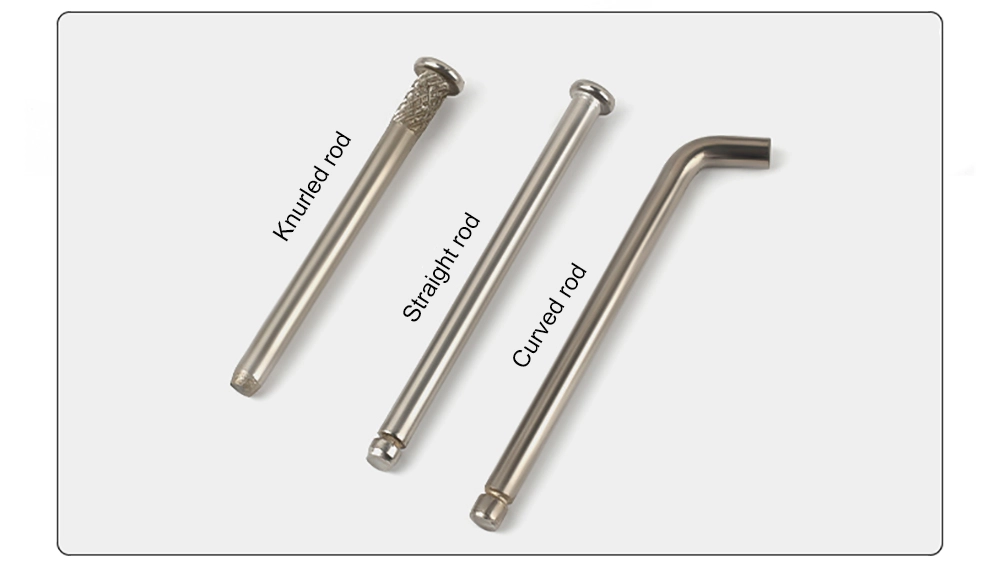

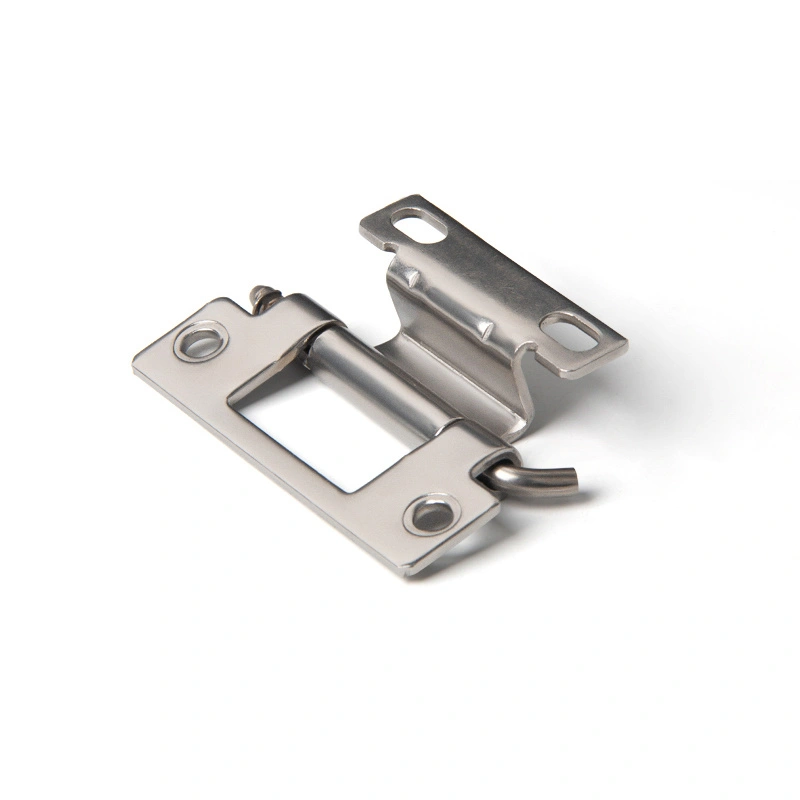

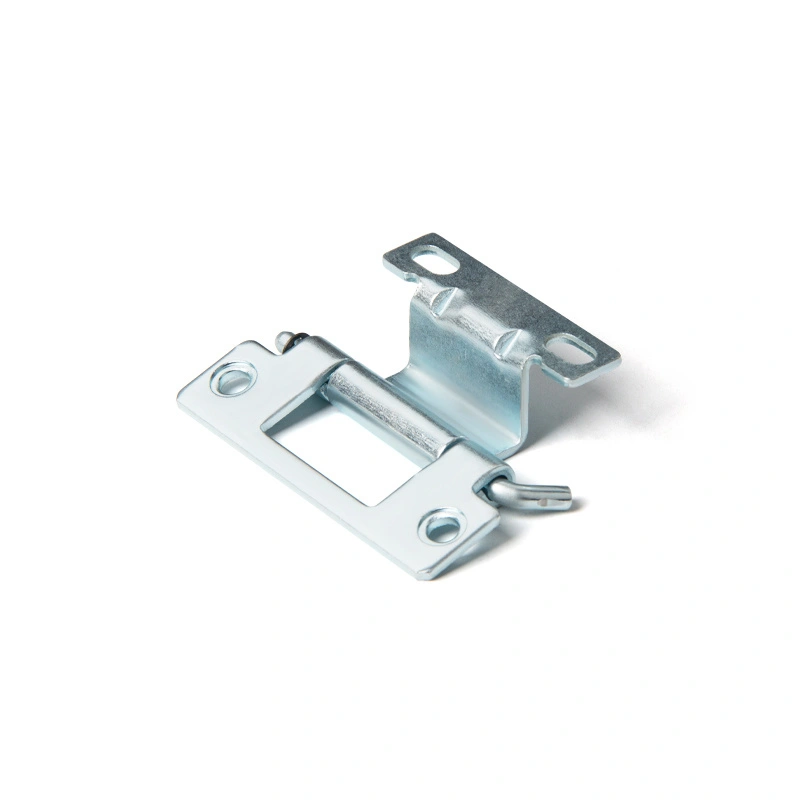

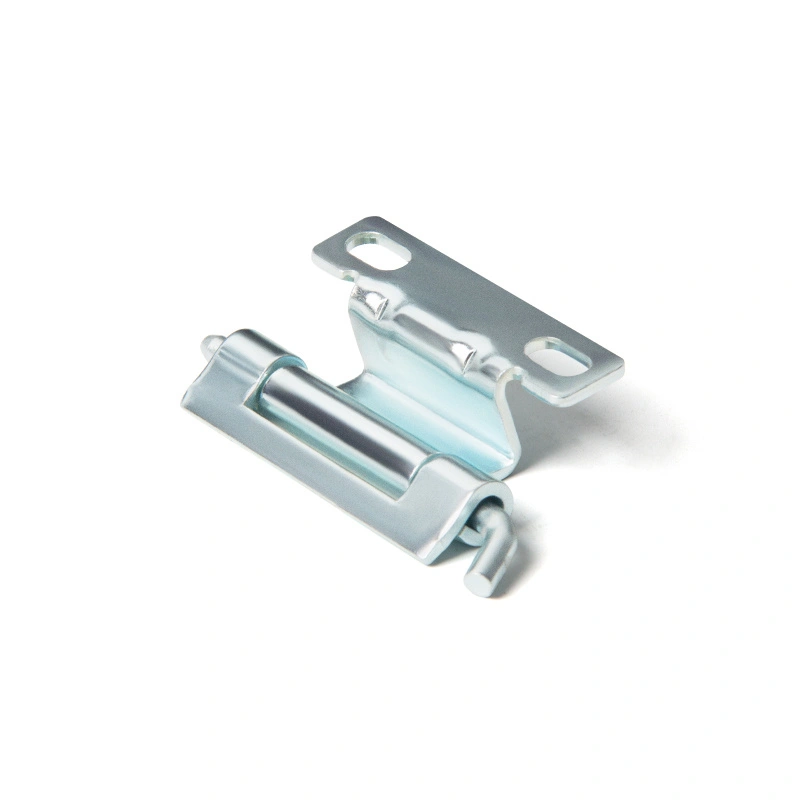

配電パネルの取り外し可能なヒンジのより実用的な詳細の 1 つは、ローレット、ストレート、およびカーブの 3 つのロッド タイプの選択です。ローレット加工されたロッドはピンにグリップ感を与え、振動による緩みを防ぎます。ストレートロッドは標準オプションであり、最も一般的なエンクロージャ用途に適しています。湾曲したロッドはピンを手で簡単に取り外せる形状になっており、ヒンジに頻繁にアクセスする場合や狭いスペースで便利です。

配電パネルの取り外し可能なヒンジのすべてのロッド タイプは、一度装着されるとピンをロックする同じ Φ4 オープン保持リングで動作します。 CL250 シリーズ全体の開口角度は約 120° で、180° 完全にスイングすることなく、キャビネット ドアへのアクセスのほとんどのニーズに十分なクリアランスを提供します。

設置と取り付け

配電パネル取り外し可能ヒンジは、ネジ取り付けと溶接という 2 つの取り付け方法をサポートしています。つまり、製造された板金エンクロージャとボルトで締められたキャビネット アセンブリの両方で使用できます。ネジ取り付けの場合、CL250-1 は Φ6.5 mm の単一スロットを使用しますが、CL250-2 および CL250-3/4 モデルは楕円形のスロットまたは 2 つの穴を使用するため、取り付け時に位置調整が可能です。

配電パネル取り外し可能ヒンジを取り付けると、ピンを引くだけでドア リーフを取り外すことができます。工具は必要ありません。このため、配線へのアクセスや内部メンテナンスのために定期的にドアを取り外す必要があるエンクロージャに最適です。止め輪により通常の使用中にピ​​ンが緩むことがないため、使用中に突然ドアが外れる心配がありません。

アプリケーションシナリオ

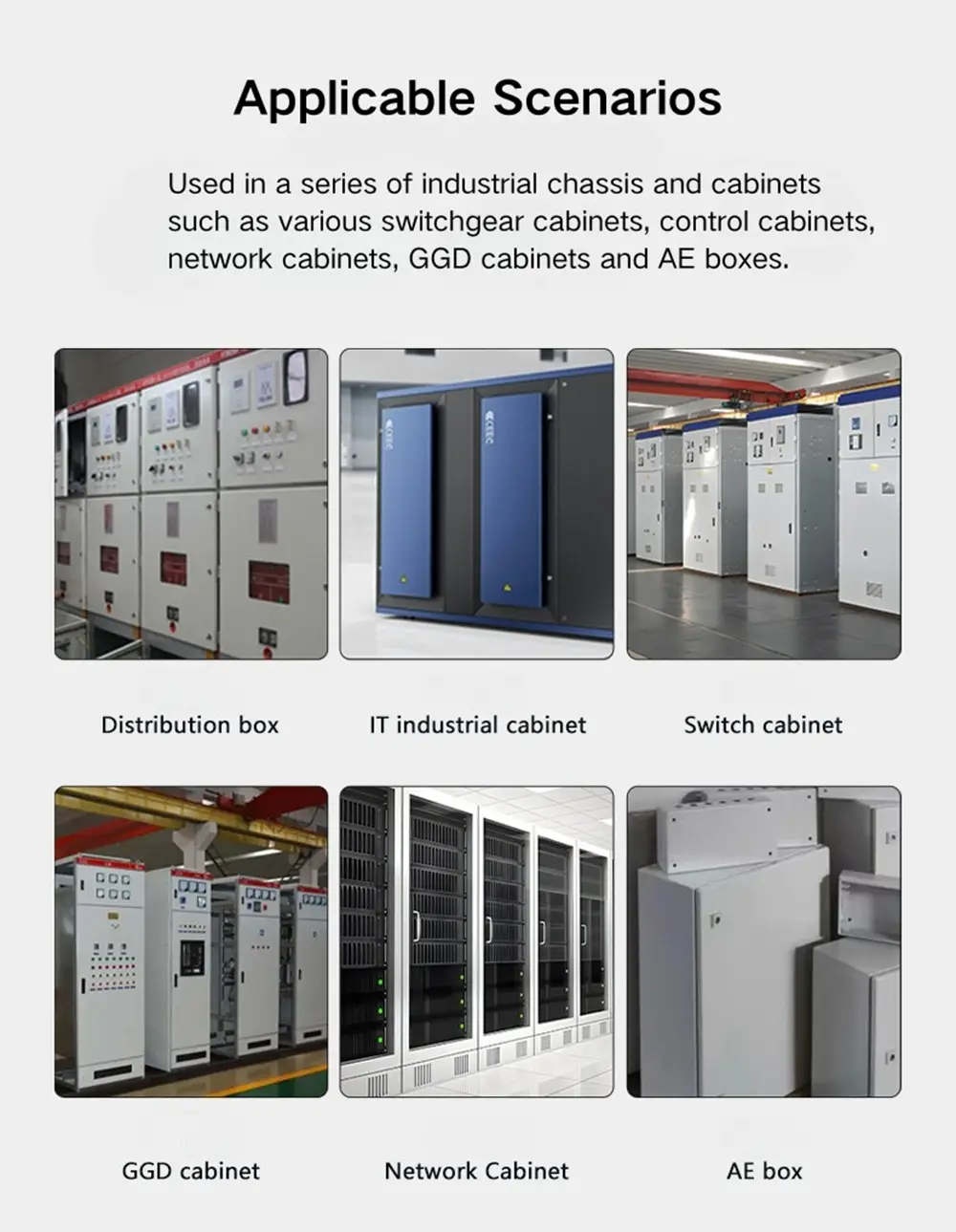

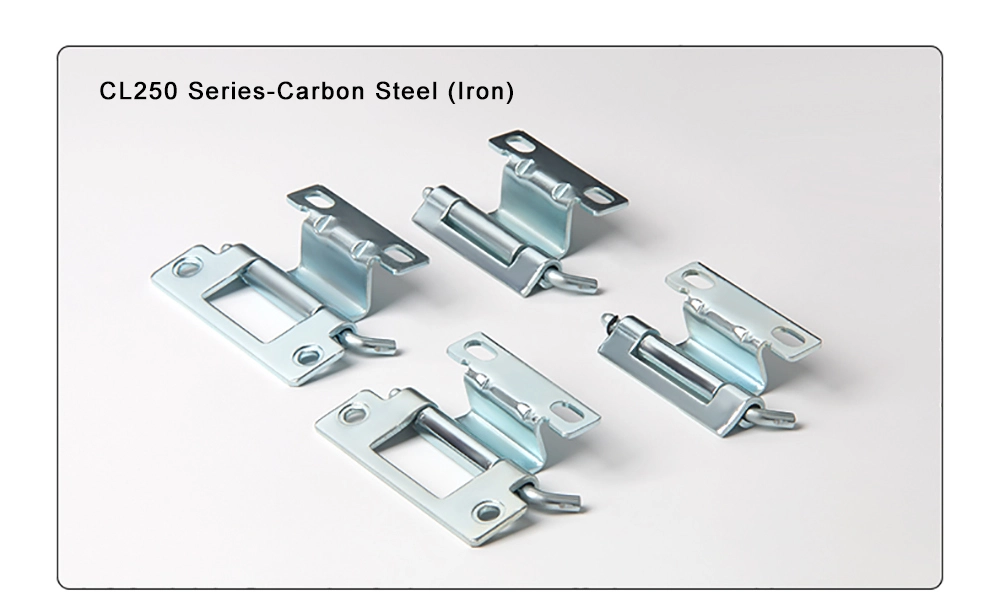

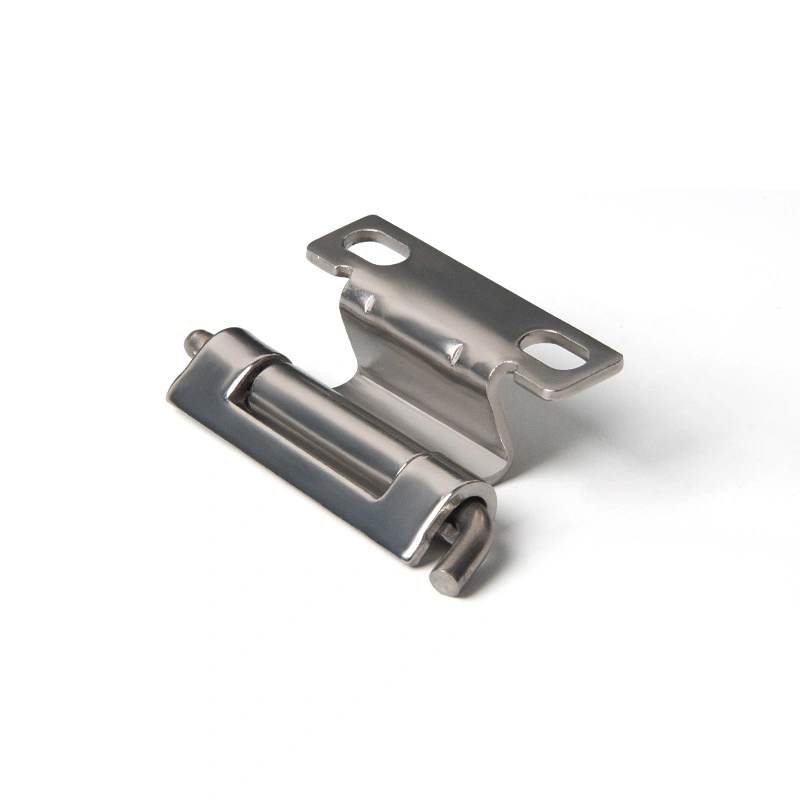

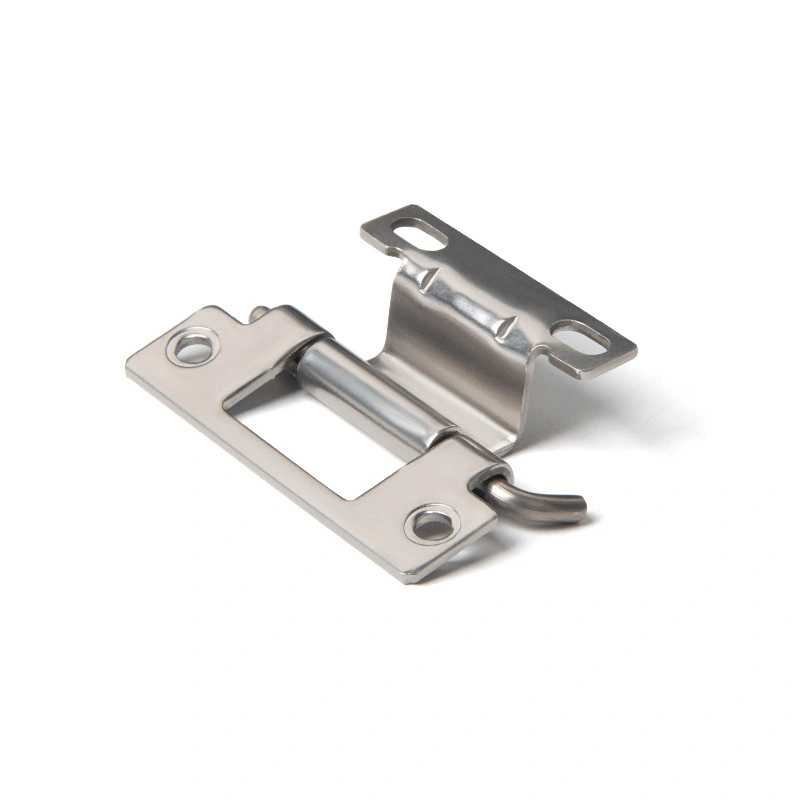

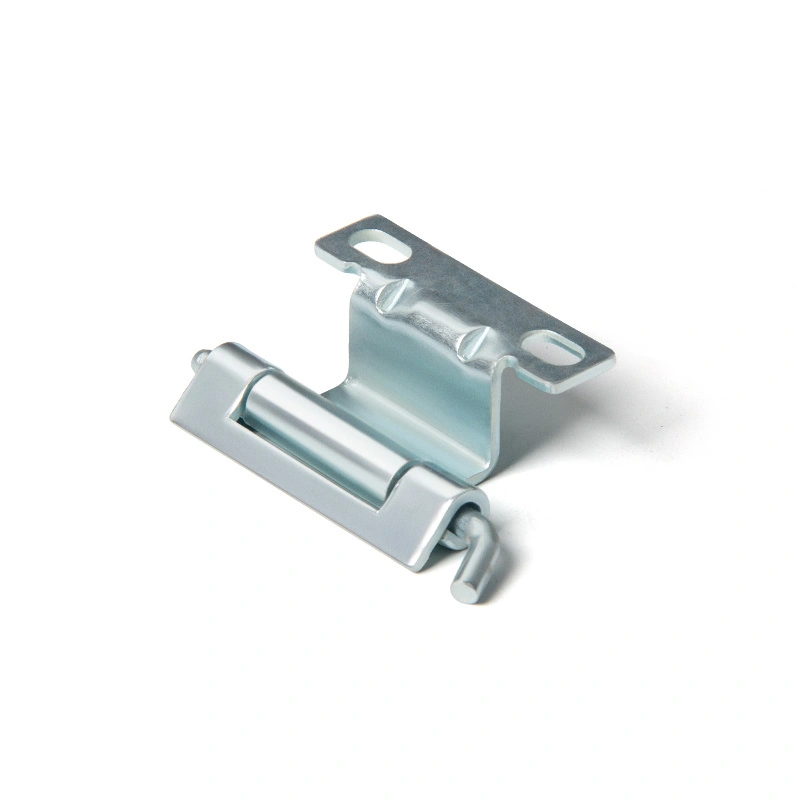

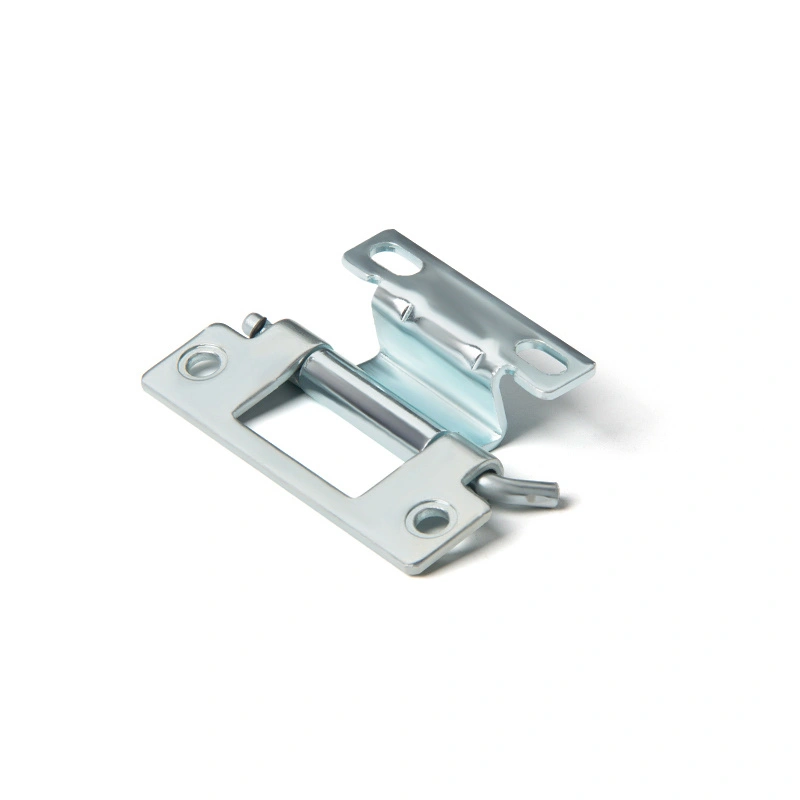

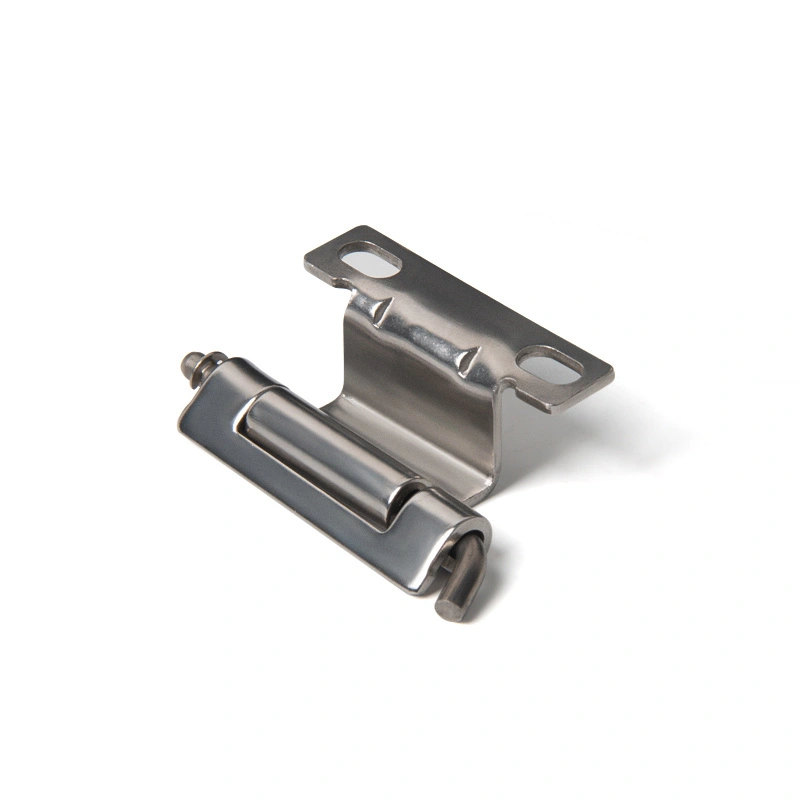

配電パネルの取り外し可能なヒンジは、配電ボックス、制御盤のドア、産業機器の筐体など、フレームを分解せずにドアをきれいに取り外す必要がある場所であればどこでもよく使用されます。 120°の開口角度は、ほとんどの設置でパネル内部に快適にアクセスするのに十分であり、ネジ取り付けと溶接の両方がサポートされているため、ほとんどのキャビネット製造セットアップに調整なしで適合します。材質面では、亜鉛メッキ炭素鋼配電パネル取り外し可能ヒンジは、乾燥した状態の標準屋内エンクロージャに最適です。 304 ステンレス鋼バージョンは、屋外開閉装置、沿岸設備、またはキャビネットが長期にわたって湿気や腐食に対処する予定の場所に適しています。304 ステンレス鋼バージョンは、屋外開閉装置、沿岸設備、または筐体が長期にわたって湿気や腐食条件にさらされる用途に適しています。

よくある質問

Q1: CL250シリーズにはどのようなモデルがありますか?

CL250シリーズには、CL250-1、CL250-2、CL250-3、CL250-4の4モデルがあります。すべて同じ構造設計と開口角度を共有していますが、それらの違いはサイズと取り付け穴の構成です。ドアパネルの寸法と荷重要件に基づいて選択してください。

Q2: CL250 ヒンジの開き角度はどれくらいですか?

CL250 の 4 つのモデルはすべて、約 120° まで開きます。これは、モデルのサイズや素材に関係なく、シリーズ全体で一貫しています。

Q3: ロッドの種類にはどのようなものがありますか?

CL250 ヒンジには、ローレット、ストレート、カーブの 3 種類のロッドが用意されています。ローレット加工されたロッドは振動による緩みを防ぎます。ストレートロッドが標準オプションです。湾曲したロッドにより、狭い設置場所や頻繁にアクセスする設置場所でもピンを手で簡単に取り外すことができます。

Q4: 取り付け後のピンはどのように固定されますか?

すべての CL250 モデルは、通常の使用時にヒンジ ピンを所定の位置にロックするために Φ4 オープン止めリングを使用します。ドアの取り外しが必要な場合は、工具を使わずにピンを手で取り外すことができます。

Q5: どのようなインストール方法がサポートされていますか?

CL250 ヒンジは、キャビネットの製造方法に応じて、ネジ取り付けまたは溶接によって取り付けることができます。取り付け穴の構成はモデルによって異なります。スロットのサイズと間隔の詳細については、寸法図を参照してください。

Q6: どのような材質がありますか?

CL250 ヒンジは、亜鉛メッキ炭素鋼と 304 ステンレス鋼で提供されます。炭素鋼は屋内の乾燥した環境に適しています。 304 ステンレス鋼は、屋外エンクロージャ、高湿度空間、または腐食性の産業環境に最適です。
