電気キャビネット表面実装ヒンジ

配電盤や産業用エンクロージャ用のキャビネット ヒンジを Yitai Lock から調達する購入者にとって、電気キャビネット表面実装ヒンジ CL219 シリーズは、単一の一貫した設計で有用なサイズ範囲をカバーしています。 CL219-1 は 3 つの中で最大、CL219-3 は中央、CL219-2 は最小です。したがって、別のヒンジ シリーズに切り替えることなく、ほとんどのドア サイズに適合するモデルがあります。 3 つすべてが 4 つの固定点を使用してネジで取り付けられ、ステンレス鋼バージョンは耐食性と表面外観の両方が優先される用途向けに鏡面仕上げになっています。

モデルのオプションと寸法

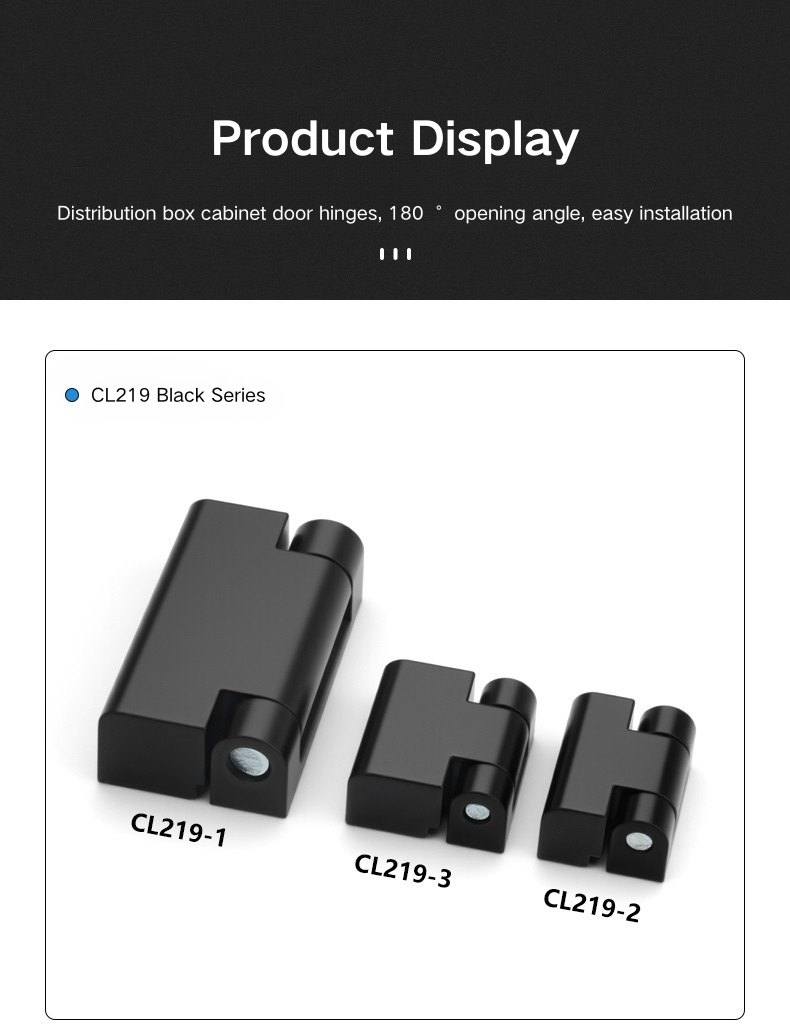

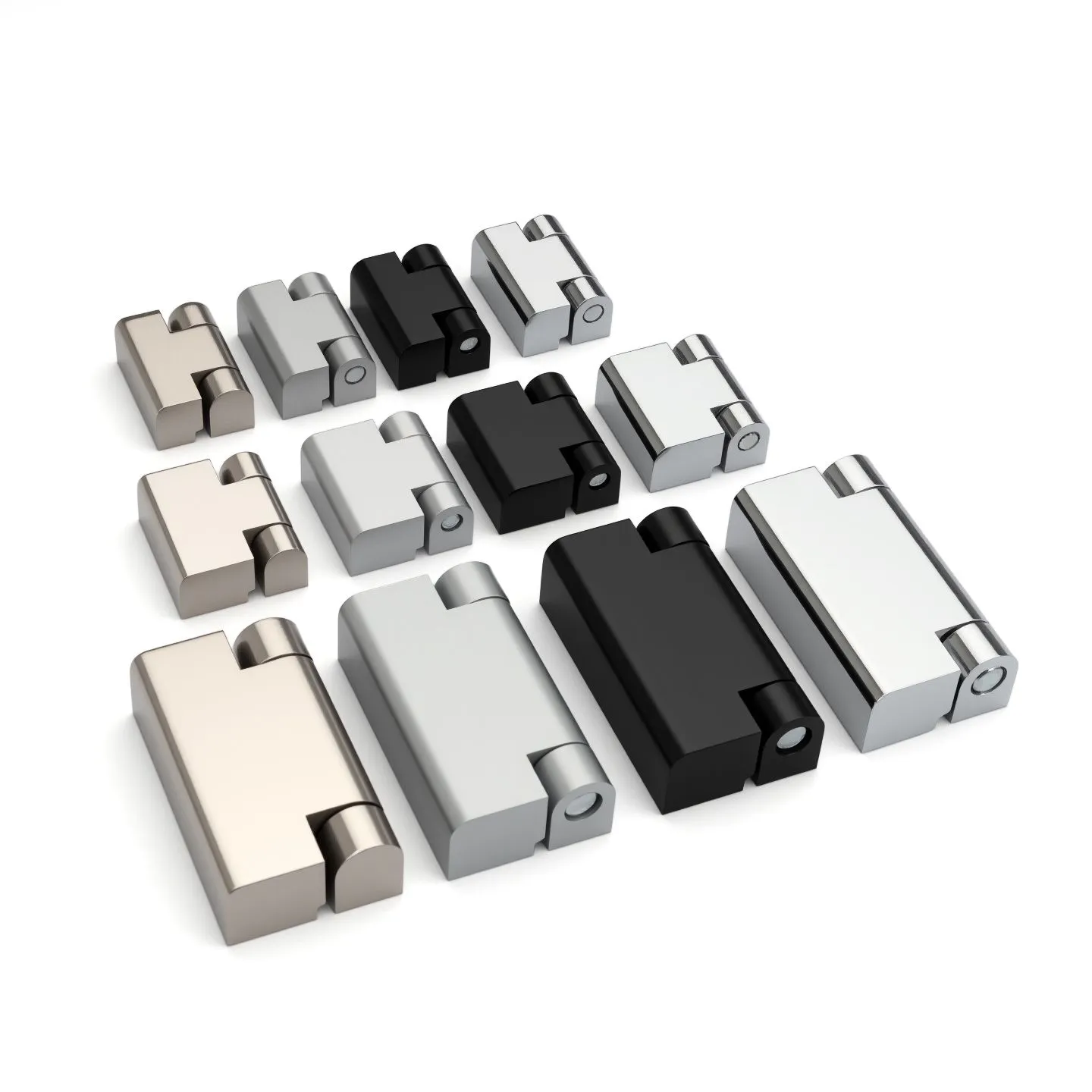

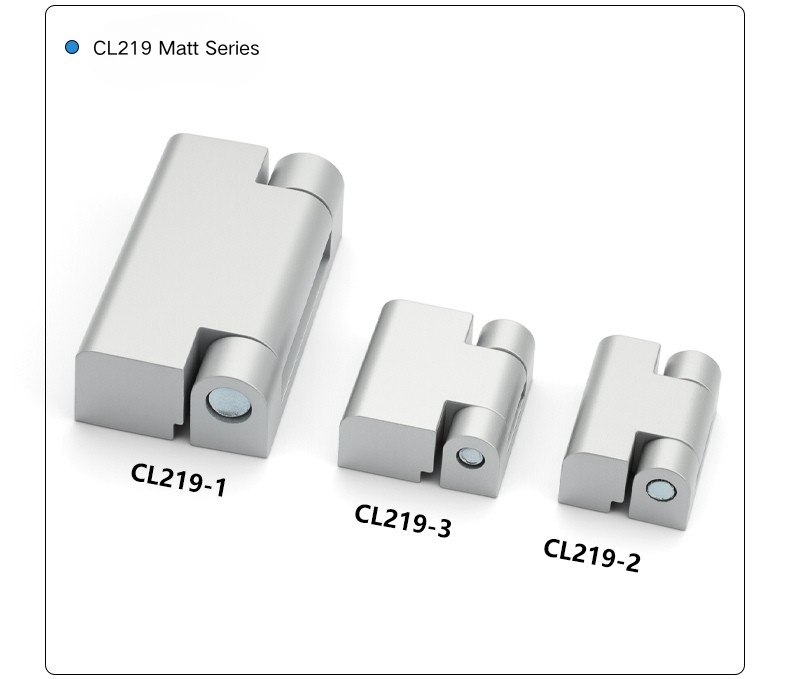

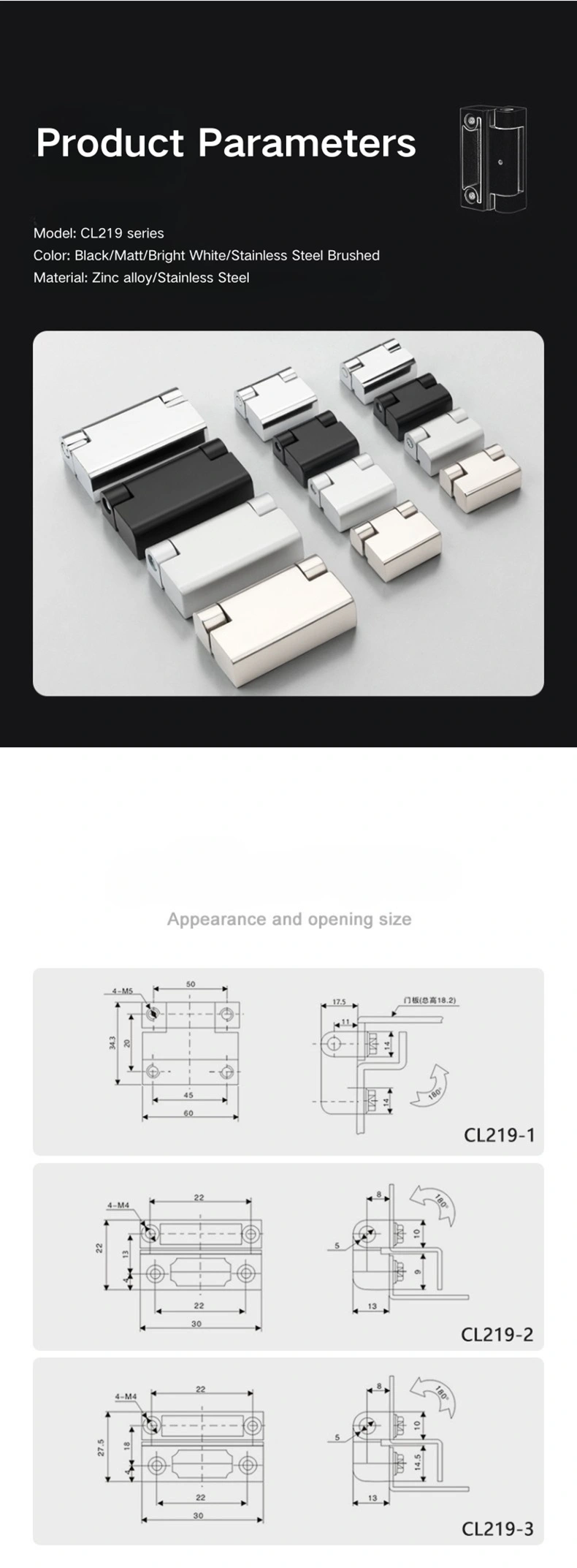

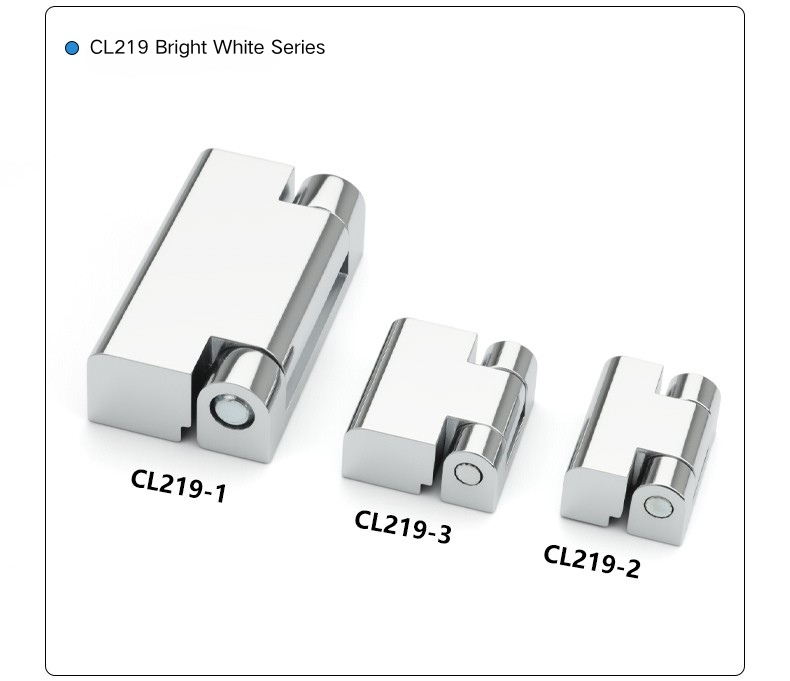

電気キャビネット表面実装ヒンジには 3 つのサイズがあります。 CL219-1 は最大のモデルで、全体の設置面積は 60 × 34.3 mm、内側のリーフ スパンは 45 mm、M5 取り付けネジが 4 本あります。 CL219-2 は全体で 30 × 22 mm と最小で、内側スパンは 22 mm、M4 ネジは 4 本あります。 CL219-3 は、全体のサイズが 30 × 27.5 mm で 2 つのモデルの中間に位置し、内側のスパンも 22 mm で、M4 ネジが 4 つあります。CL219-2 よりわずかに高くなっていますが、幅とネジのサイズは同じです。

電気キャビネット表面実装ヒンジのモデルの選択は、ドア パネルのサイズとヒンジが耐える必要がある荷重によって決まります。 CL219-1 は、より大型または重量のあるキャビネットのドアに最適です。 CL219-2 は軽量でコンパクトなエンクロージャに適しています。 CL219-3 はその中間に位置し、同じ設置面積の幅を保ちながら CL219-2 よりも少しだけ高さを提供します。 3 つとも 180° まで開きます。

仕上げと材質のオプション

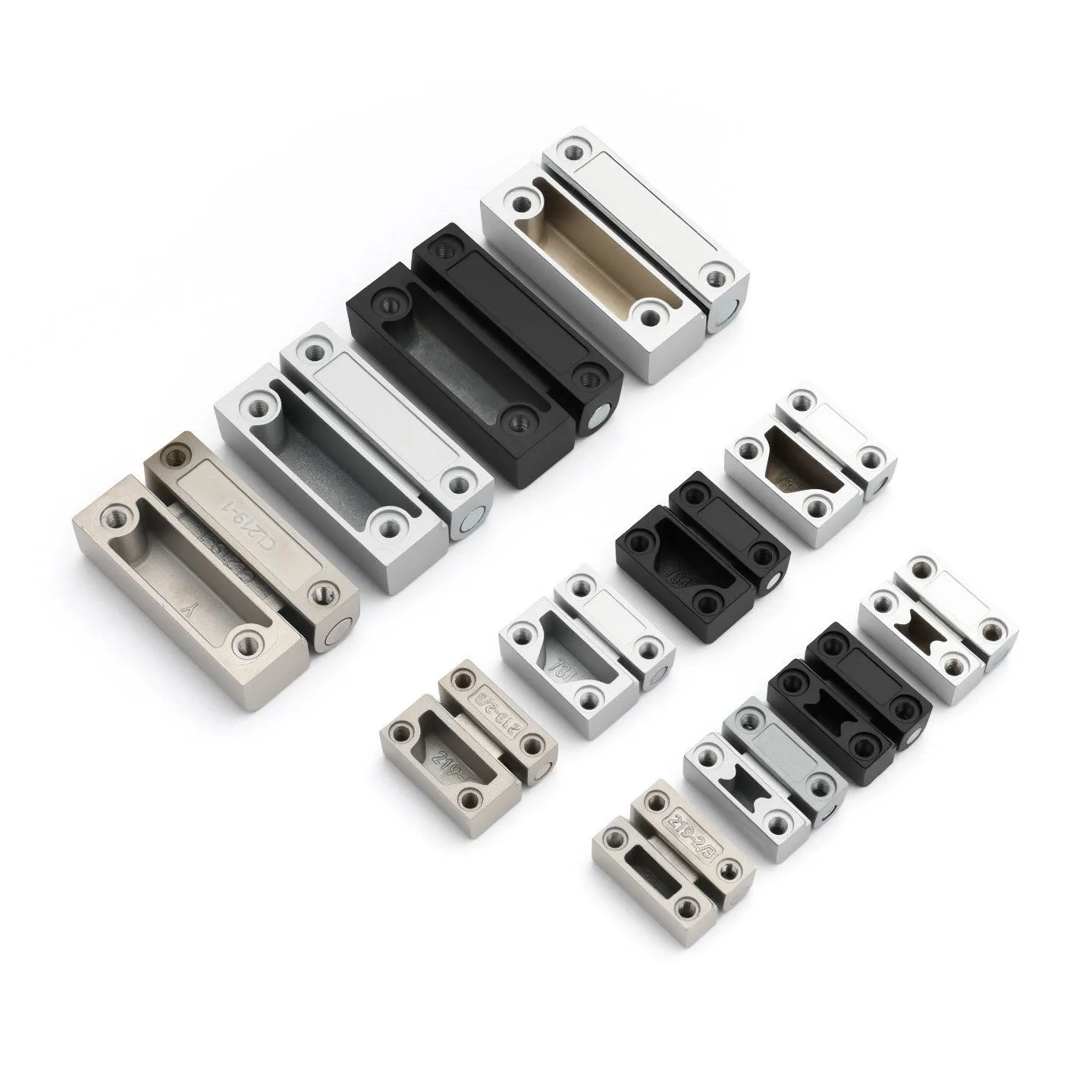

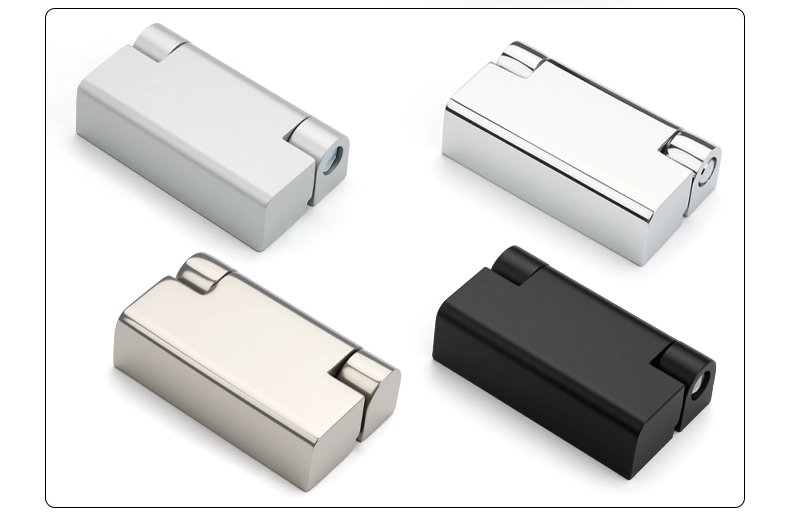

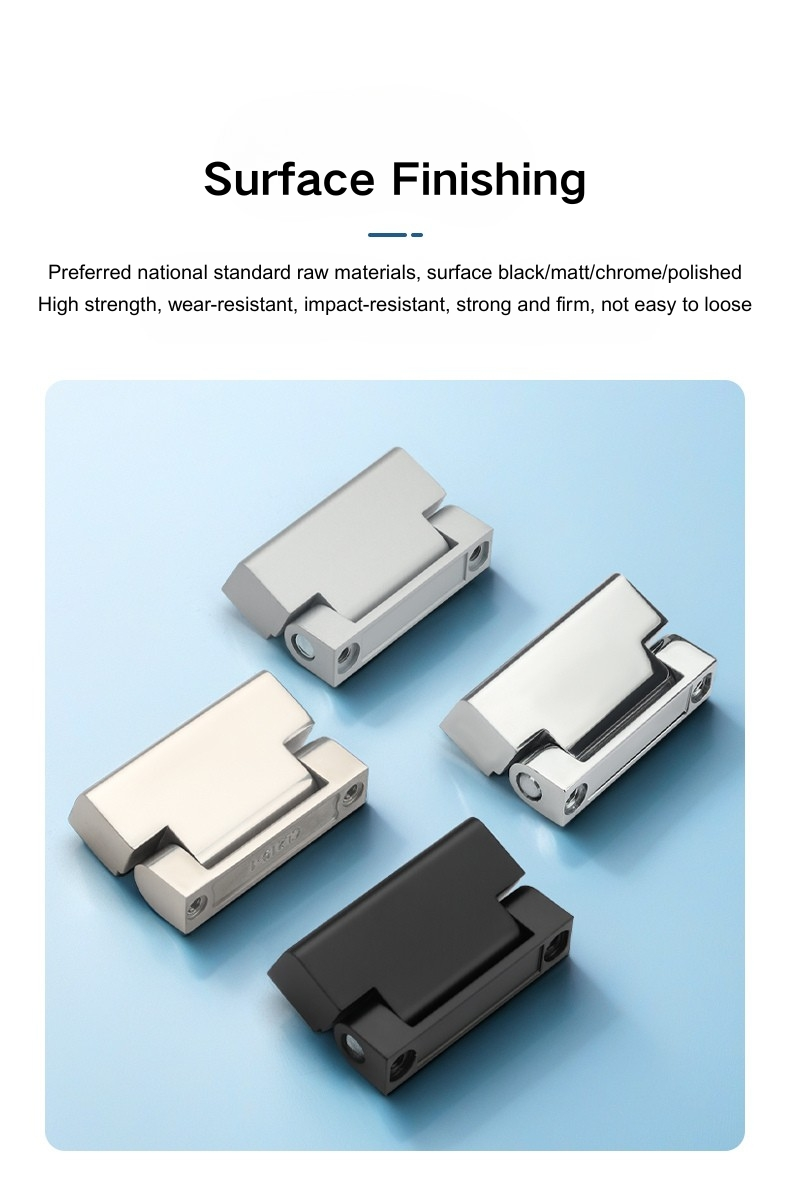

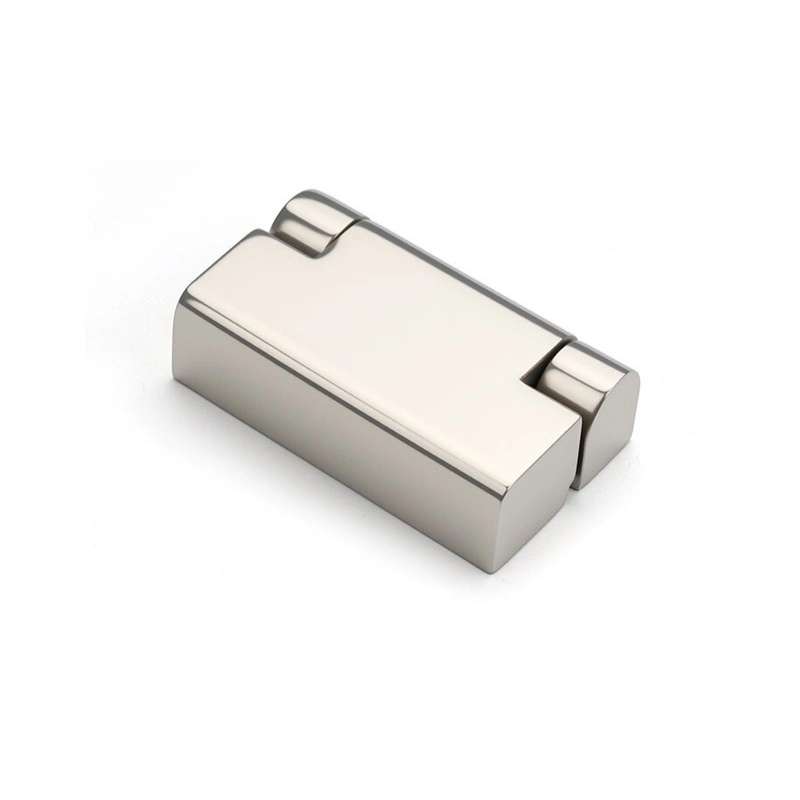

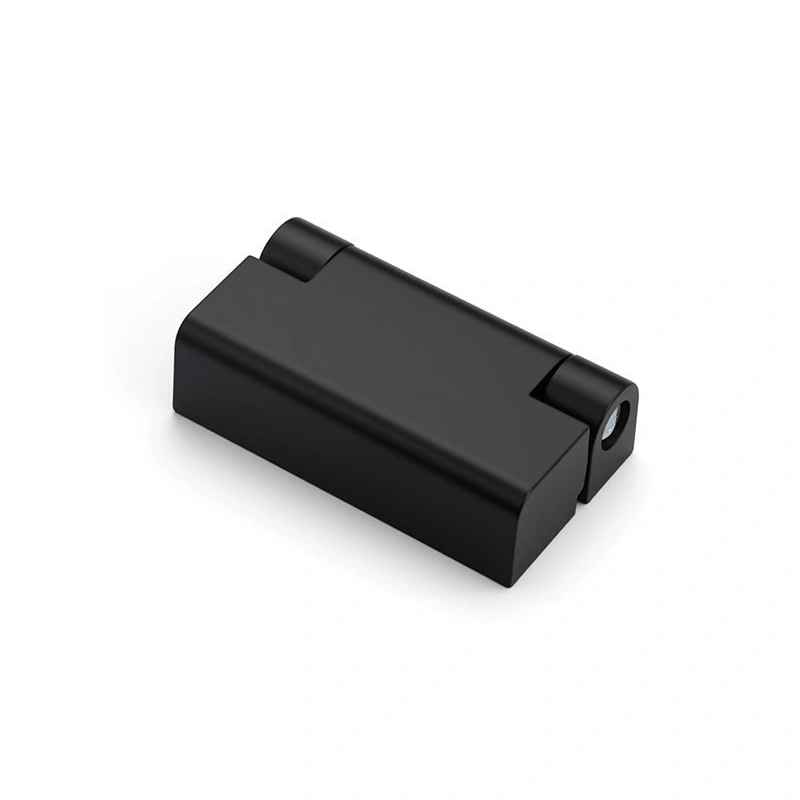

電気キャビネット表面実装ヒンジの各モデルは、黒色亜鉛合金、マット仕上げ亜鉛合金、光沢クロム亜鉛合金、および鏡面仕上げステンレス鋼の 4 つのバリエーションで提供されます。 3 つの亜鉛合金オプションは、さまざまなキャビネットの美学に合わせてさまざまな表面外観を提供します。黒はダークまたはパウダーコーティングされたエンクロージャに、マットは光沢の少ない工業用外観に、明るいクロムはハイスペックパネルの洗練された外観に対応します。

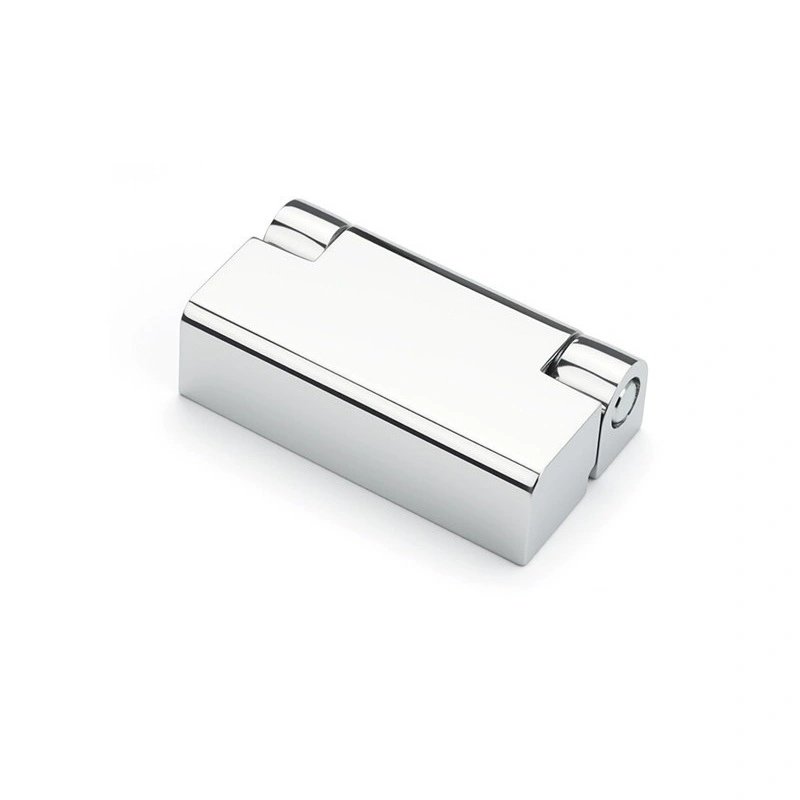

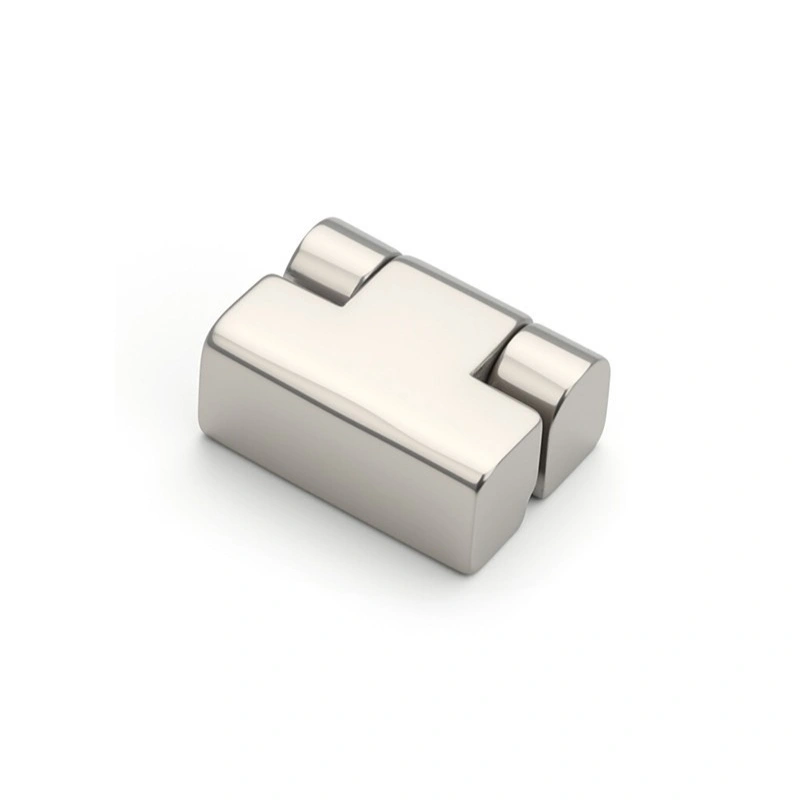

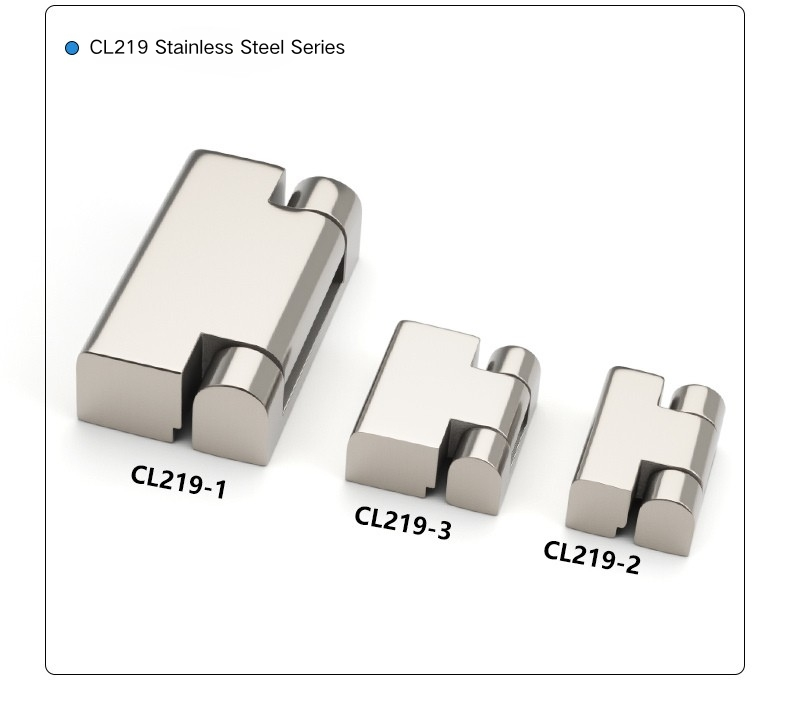

電気キャビネット表面実装ヒンジのステンレス鋼バージョンは鏡面研磨を使用しており、ブラッシュ仕上げやサテン仕上げではなく、反射性の滑らかな表面を実現します。キャビネットが屋外、海岸近く、または湿気が常態となる場所に設置される場合は、ステンレス鋼の鏡面仕上げバージョンがより賢明な選択です。亜鉛合金のオプションは屋内では問題ありませんが、濡れた状態や塩分の多い状態では時間の経過とともにそれほど耐久性がありません。標準的な屋内キャビネット用途では、どの亜鉛合金仕上げも通常の条件下で十分に耐えられます。

開口角度とドア制御

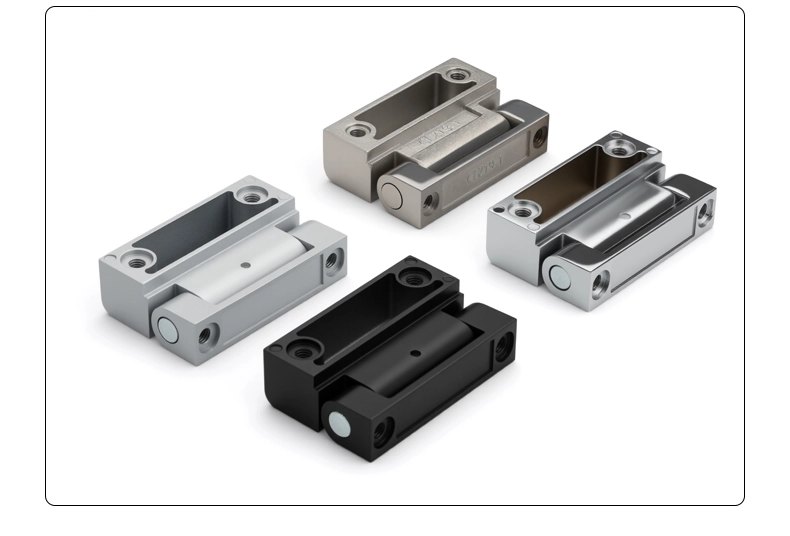

電気キャビネット表面実装ヒンジの 3 つのモデルはすべて 180° まで開くため、キャビネットのドアが隣接するパネルまたは壁に対して完全に平らにスイングできます。 180° スイングは、途中までしか開かないドアが内部へのアクセスや近くの機器の周囲での作業の邪魔になる狭い場所で便利です。表面実装設計に関しては、ヒンジはドアとフレームの両方の外面にあります。ドアが閉まっているときに見えますが、これは取り付けが簡単で、後でドアを分解せずにヒンジを確認したり交換したりするのが簡単であることも意味します。これにより、取り付けが簡単になり、配線や切り抜きの準備が必要なくなります。また、ドアパネルを分解せずにヒンジの検査や交換も簡単になります。

よくある質問

Q1: CL219シリーズにはどのようなサイズがありますか?

CL219シリーズには3つのモデルがあります。 CL219-1 は全体で 60 × 34.3 mm で最大です。 CL219-3 は 30 × 27.5 mm の中型サイズです。 CL219-2は30×22mmで最小です。 3 つとも基本設計は同じで、開口角度は 180° です。

Q2: 取り付けに使用するネジのサイズは何ですか?

CL219-1の取り付けにはM5ネジを4本使用します。 CL219-2 と CL219-3 は両方とも 4 本の M4 ネジを使用します。ネジの長さは、ドアパネルとフレームの厚さに基づいて選択する必要があります。

Q3: どのような仕上げオプションが利用可能ですか?

各 CL219 モデルには、黒色亜鉛合金、マット亜鉛合金、光沢クロム亜鉛合金、および鏡面仕上げステンレス鋼があります。亜鉛合金のオプションは屋内キャビネットの用途に適しています。ステンレス鋼の鏡面仕上げは、屋外または高湿度の環境に適しています。

Q4: CL219キャビネットヒンジの開き角度はどれくらいですか?

3 つの CL219 モデルはすべて 180° まで開き、ドアをフルフラットにスイングさせることができます。これは、ドアに完全な隙間が必要な場合や、キャビネットの周囲のスペースが限られている場合に役立ちます。

Q5: これは隠しヒンジですか、それとも表面取り付けヒンジですか?

CL219 は表面実装型ヒンジです。凹んだり隠れたりするのではなく、ドアとフレームの外面に配置されます。これにより、切り欠きや配線が必要なく、取り付け後の検査や交換のためにヒンジにアクセスできるため、取り付けが簡単になります。

Q6: ステンレス鋼バージョンは屋外エンクロージャに適していますか?

はい。鏡面仕上げのステンレス鋼 CL219 は耐食性 304 グレードの材料を使用しており、屋外の開閉装置、海岸環境、またはエンクロージャが長期間にわたって湿気にさらされるあらゆる設置に適しています。

Q7: CL219-1、CL219-2、CL219-3 の中からどのように選択すればよいですか?

ドアパネルのサイズと重量に基づいて選択してください。 CL219-1 は最も大きく、重いドアや大きなドアに適しています。 CL219-2 は最小で、コンパクトまたは軽量のエンクロージャに適しています。 CL219-3 は中型で、寸法と耐荷重の両方において 2 つの製品の中間に位置します。
