完全に隠されたステンレススチール製ヒンジ

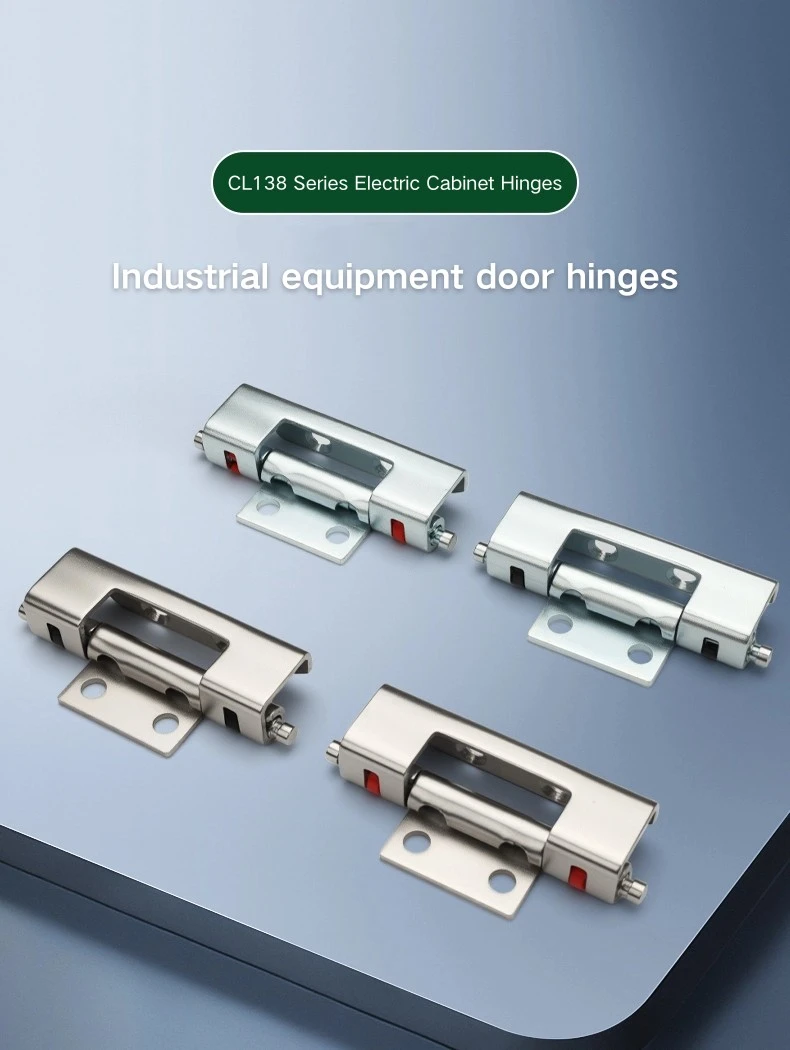

Yitai Lock から隠しキャビネット ヒンジを卸売調達している場合、完全に隠されたステンレススチール ヒンジ CL138 は、2 つの素材と 2 つのクランプ色の 4 つのバリエーションをカバーしています。ステンレス鋼バージョンは湿気の多い環境や腐食性環境のエンクロージャに最適ですが、炭素鋼オプションは標準的な屋内配電キャビネットの構築に適しています。クランプの色 (黒または赤) は機能的なものではなく、視覚的な違いであるため、選択は好みまたは既存のキャビネットのハードウェアとのマッチングになります。

構造と寸法

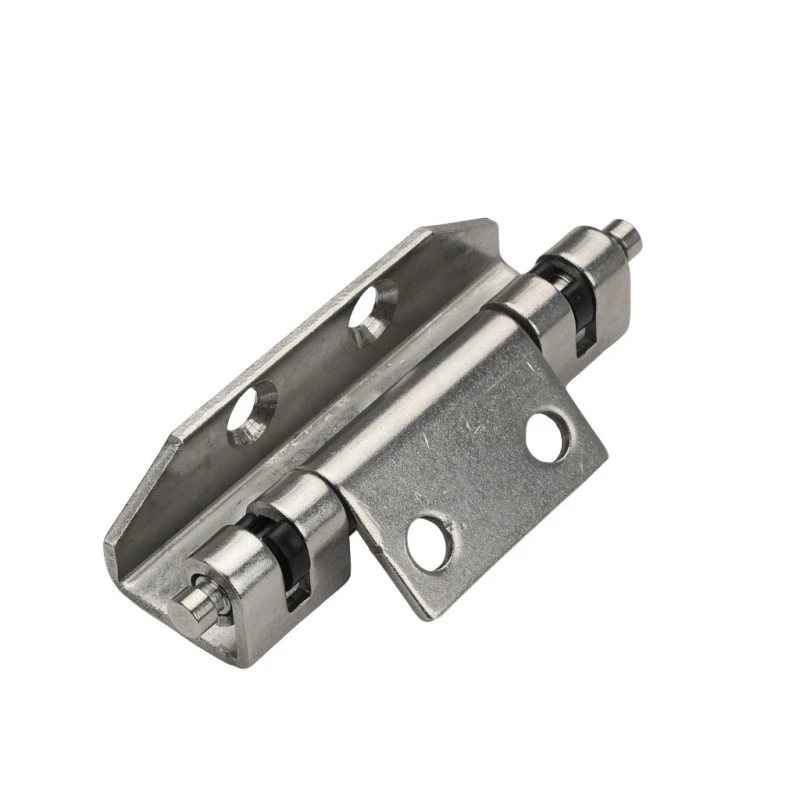

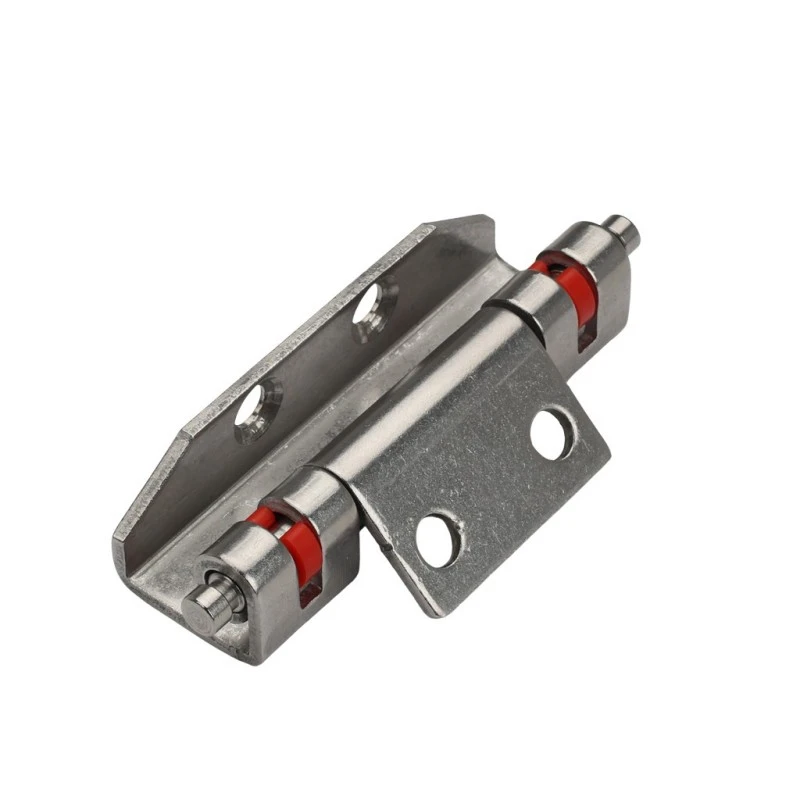

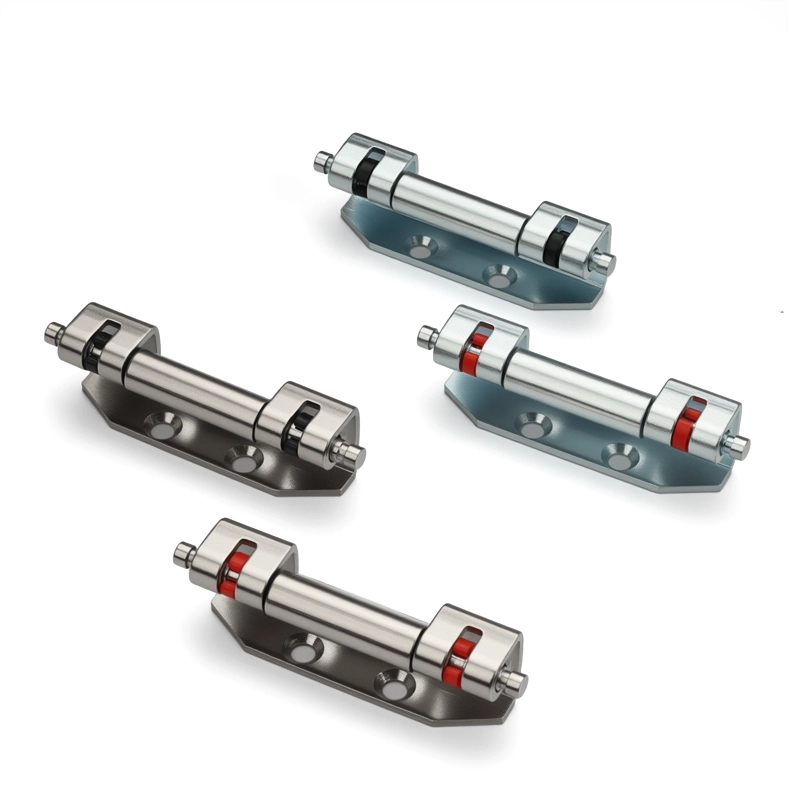

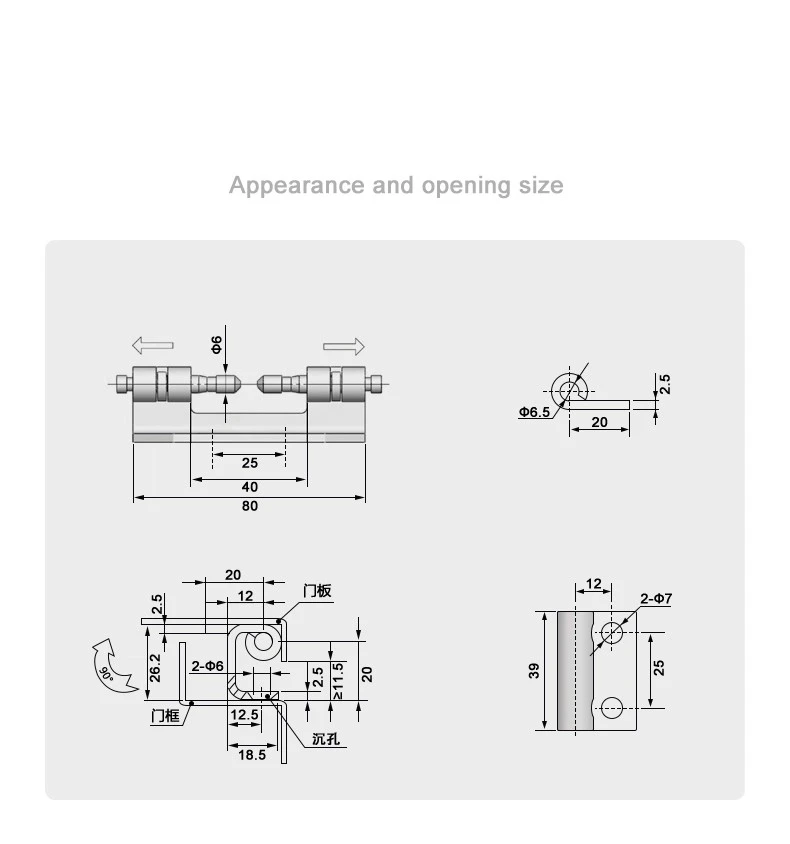

完全に隠されたステンレススチール製ヒンジの全長は 80 mm、ヒンジ本体の長さは 40 mm、バレルの 2 つの端の間の内側のスパンは 25 mm です。バレルの直径はΦ6 mmで、2つのバレルセクションがそれぞれ中心ボディから外側に伸びており、ヒンジは特徴的なダンベルプロファイルを与えています。クランプ アセンブリはバレルの端にあり、ヒンジをドア フレームのチャネルに係合させます。

完全に隠されたステンレススチール製ヒンジの取り付けプレートの寸法は高さ 39 mm、幅 25 mm、端から 12 mm の間隔で 2 つの Φ7 mm 取り付け穴があります。フレーム側は、12.5 mm のベース、2 つの Φ6 mm のバレル穴、および 11.5 mm 以上の皿穴を備えた合計の深さは 18.5 mm です。 Φ6.5 mm のクランプ ピンは、リーフ面から 2.5 mm 突き出て位置し、係合長は 20 mm です。

設置と取り付け

完全に隠されたステンレススチール製ヒンジは溶接によって取り付けられます。取り付けプレートはドアパネルに溶接され、組み立て中にヒンジ本体がフレームチャネルにかみ合います。 90 度の開口部は、ドアがキャビネットの面から直角にスイングすることを意味し、ほとんどの配電盤および制御盤の構成における標準的なアクセス要件をカバーします。

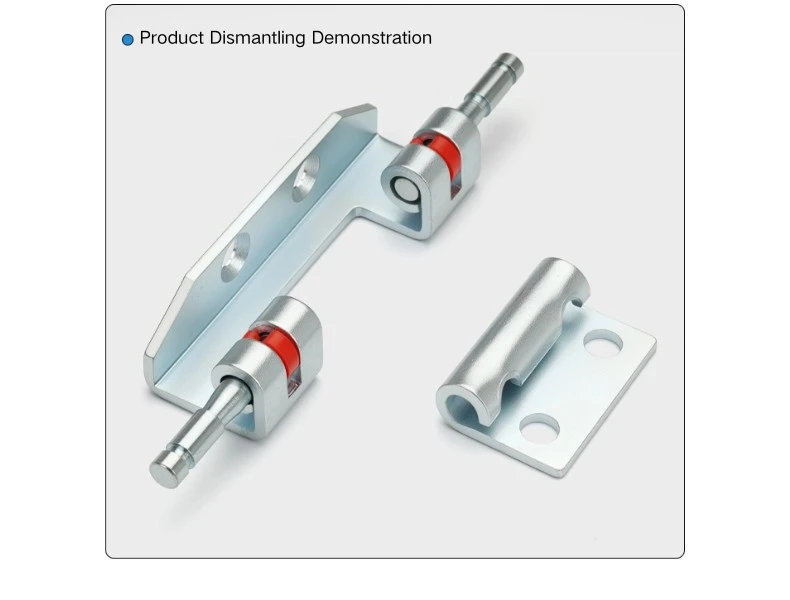

溶接されると、完全に隠されたステンレススチール製ヒンジがフレームプロファイル内の凹みに収まるので、バレルとクランプアセンブリが外側から見えなくなります。各バレル端のクランプ機構はヒンジをフレーム チャネルにロックし、必要に応じて解放してドアを取り外すことができます。この隠れた係合により、ヒンジは Rittal キャビネット フレーム システムと互換性があり、溝の形状がこのタイプの凹型ヒンジ取り付けに適しています。

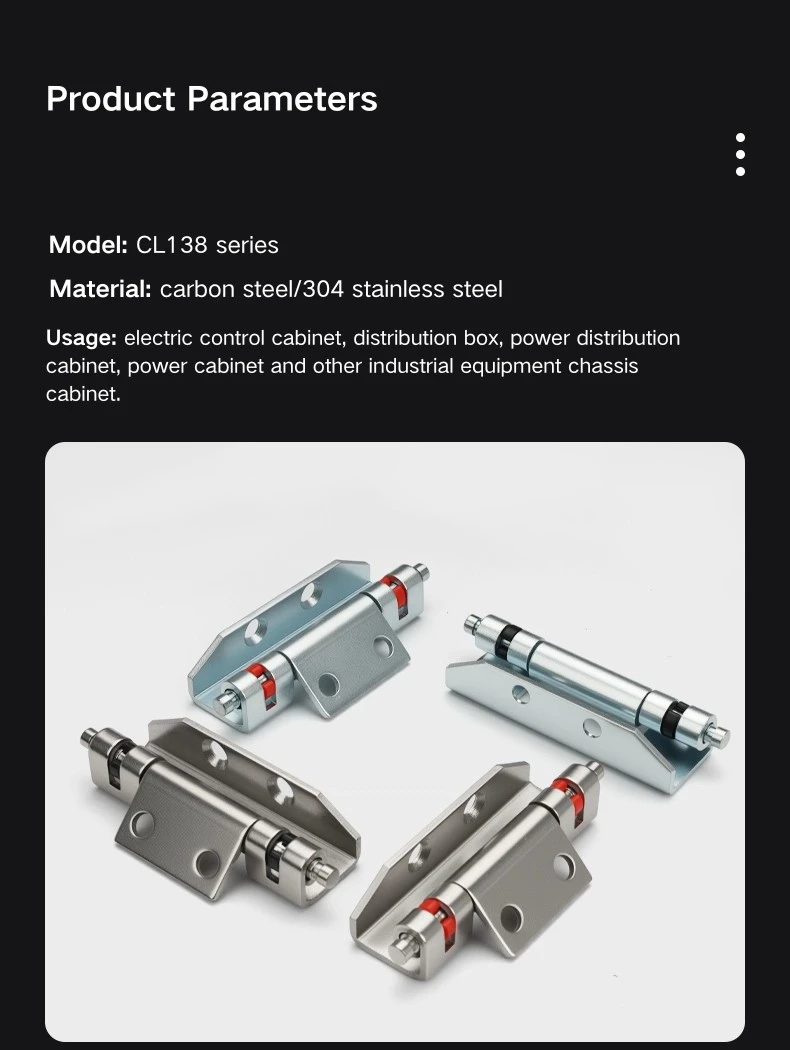

材質とクランプのオプション

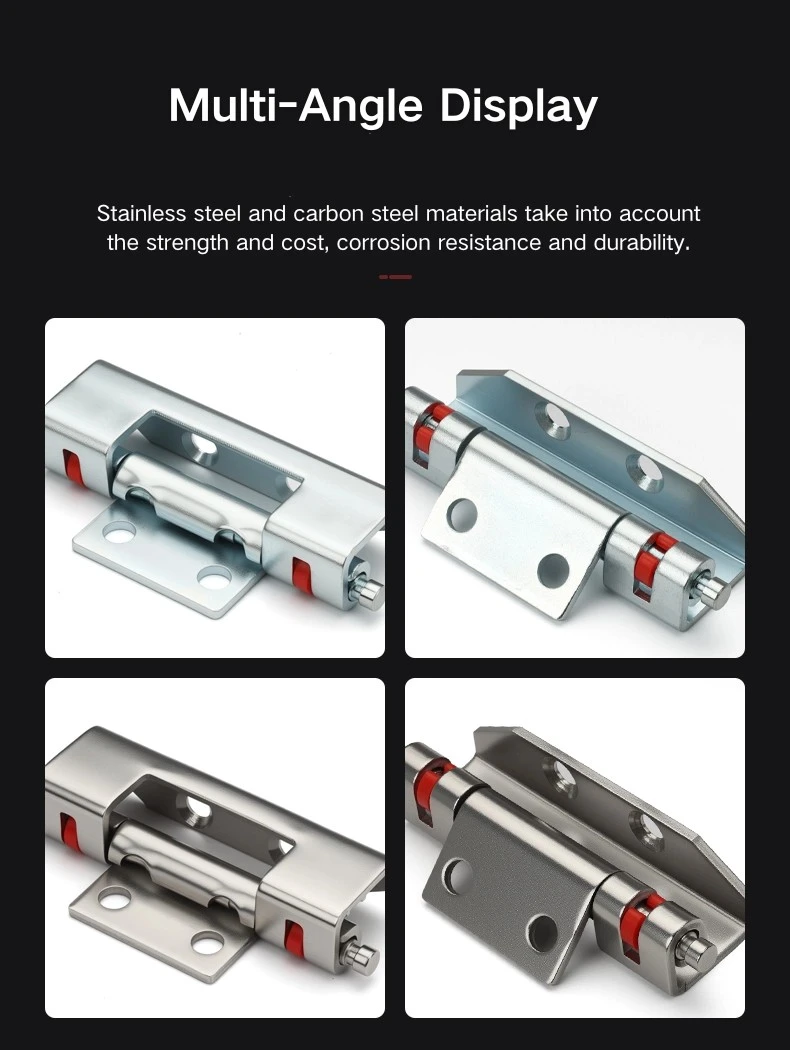

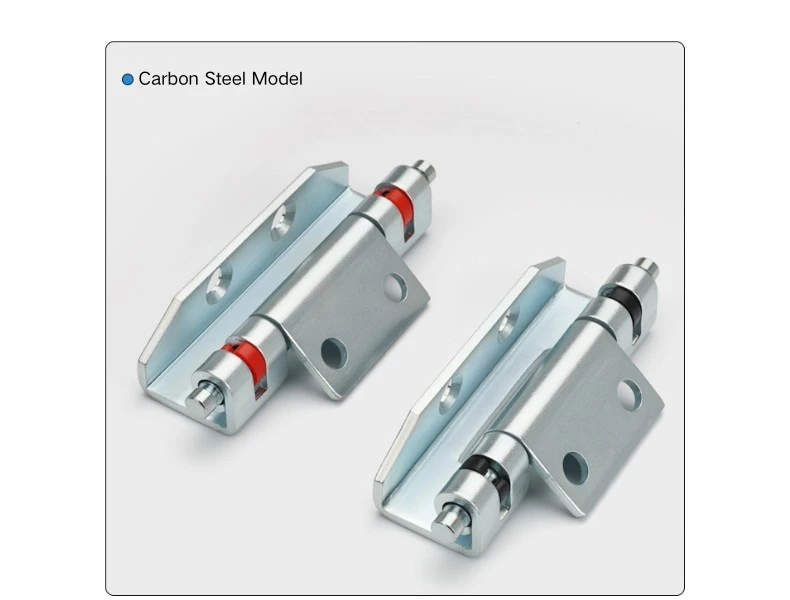

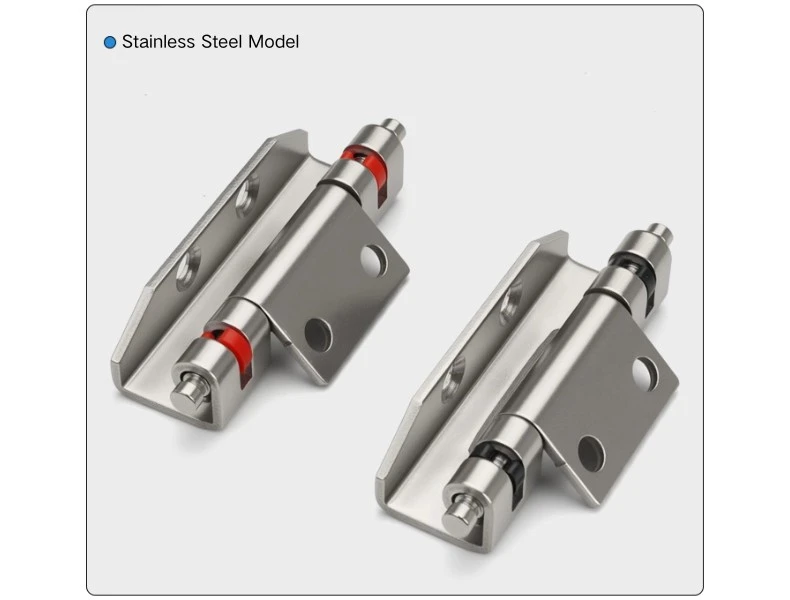

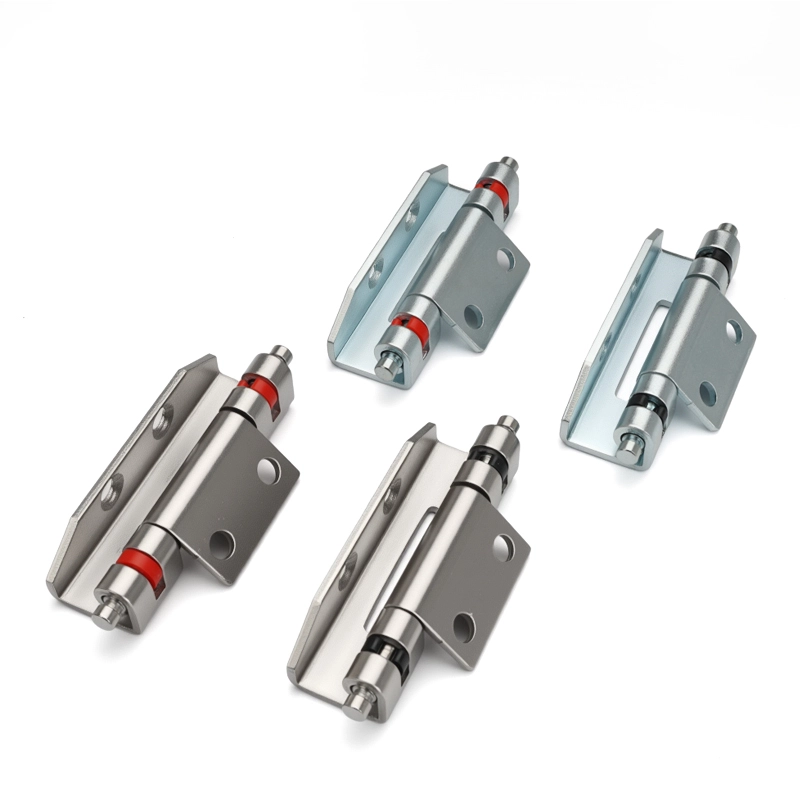

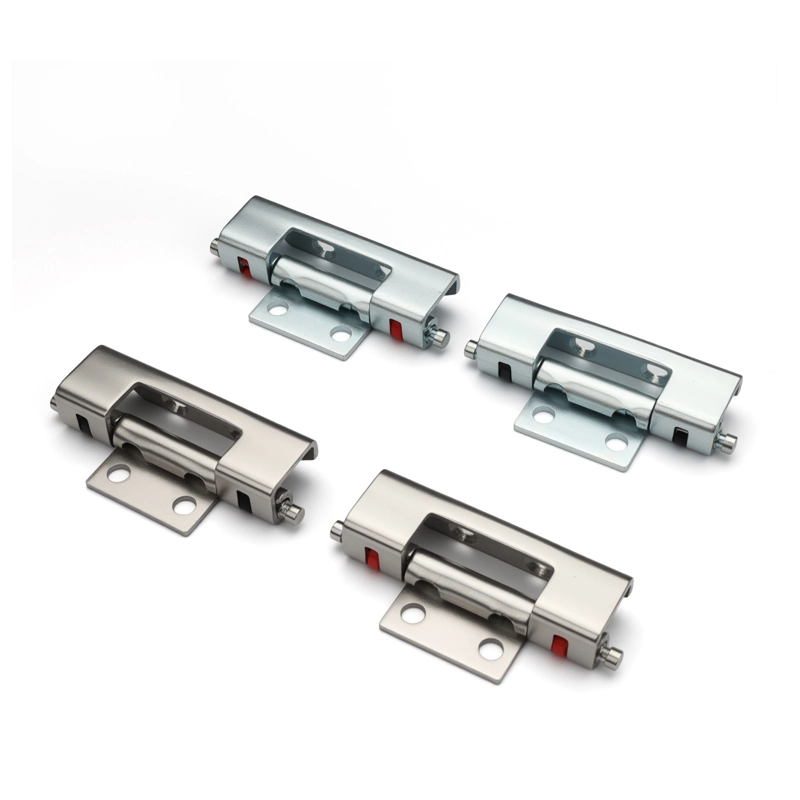

完全に隠されたステンレススチール製ヒンジはカーボンスチールとステンレススチールで利用でき、両方の素材でクランプの色は黒または赤で、合計 4 つのバリエーションがあります。ステンレス鋼バージョンは、湿気の多い空間、屋外設置、または長期にわたる耐食性が重要となる環境のエンクロージャに適しています。炭素鋼は、仕上げ要件がより標準的な乾燥屋内キャビネット用途に適しています。

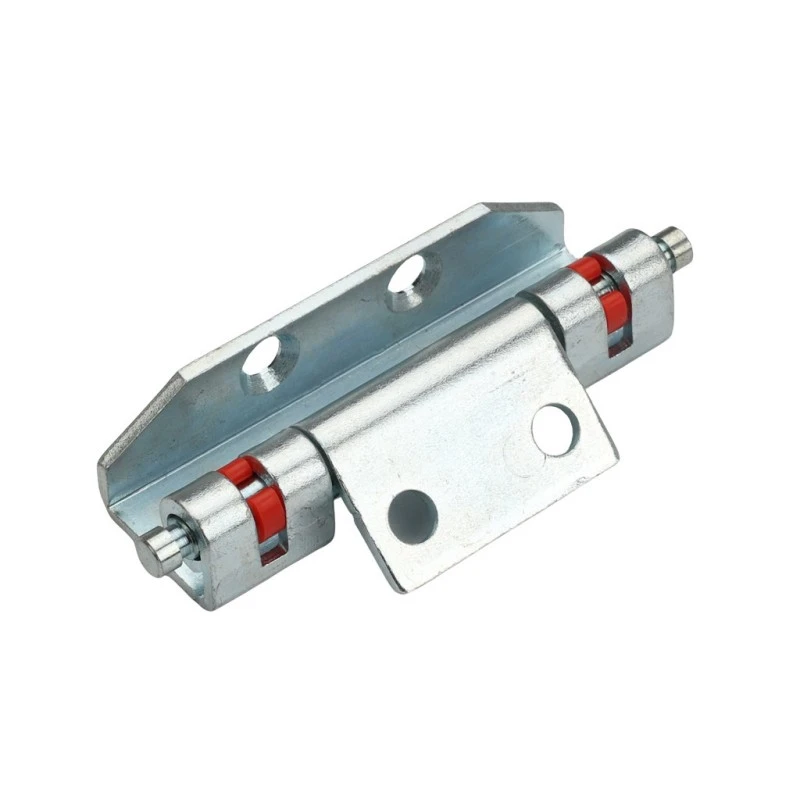

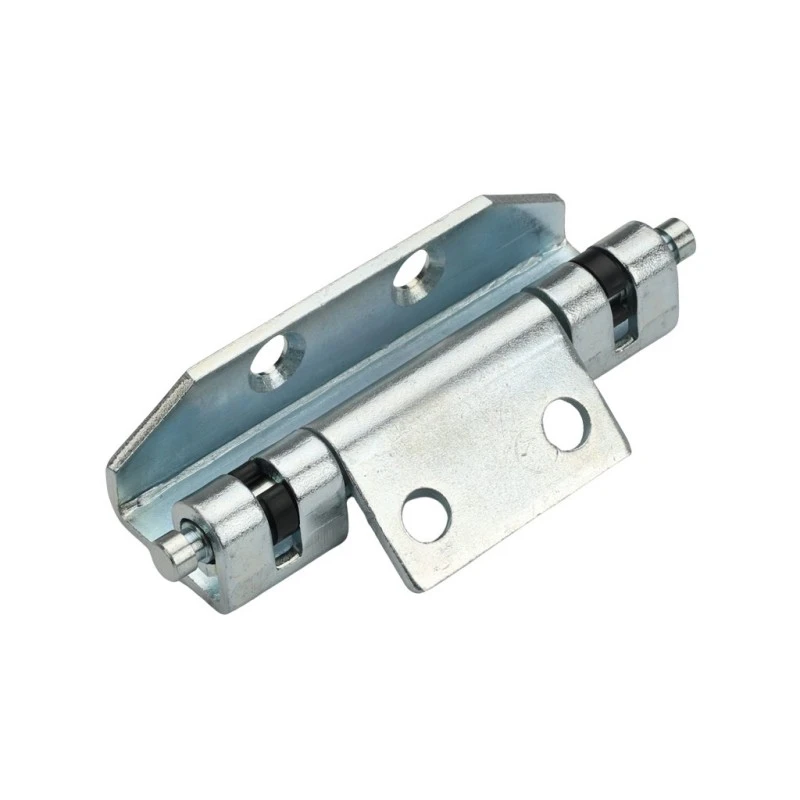

完全に隠されたステンレススチール製ヒンジのクランプの色 (黒または赤) は、外観上の違いであり、2 つの素材や耐荷重に違いはありません。赤いクランプは、特定のキャビネット ラインの視覚的インジケータとして、または複数のドアのエンクロージャでヒンジの位置を区別するために使用されることがあります。黒いクランプがより一般的なデフォルトです。どちらにしても性能は同じです。

アプリケーションシナリオ

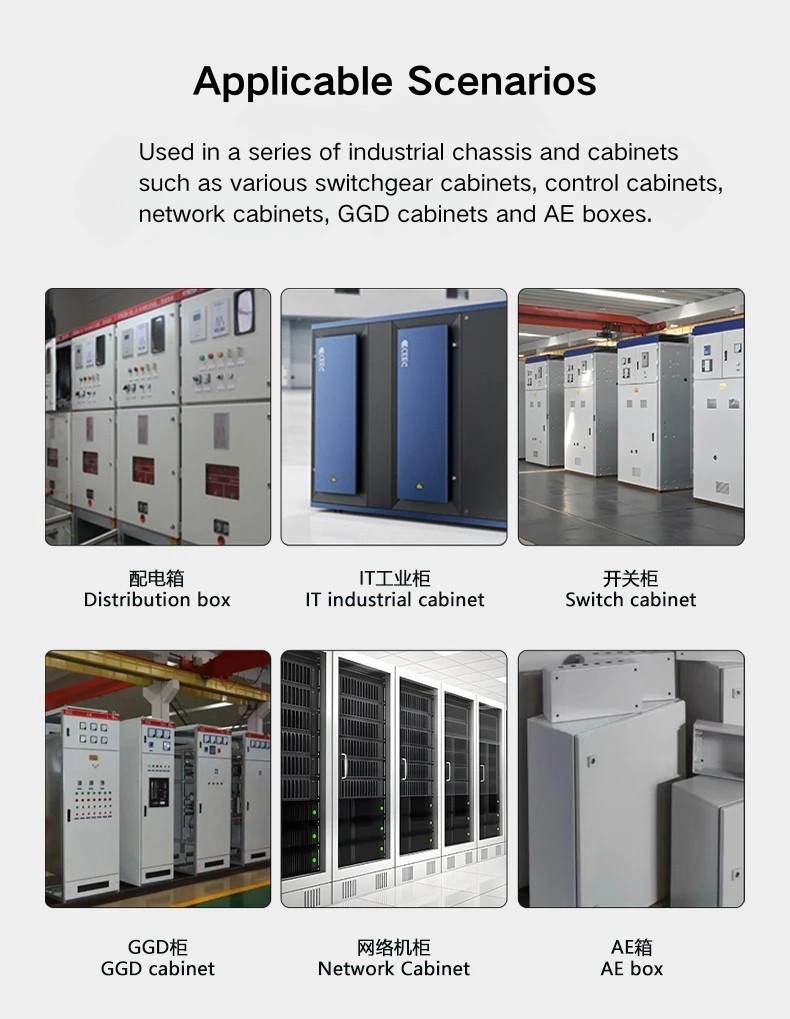

完全に隠蔽されたステンレス鋼ヒンジは、配電キャビネット、制御機器の筐体、開閉装置パネルなど、面一でハードウェアのないドアの外装が必要な場所に使用されます。完全に隠された形状により、ドアを閉めたときにヒンジが見えなくなります。これは、露出したヒンジ ハードウェアが場違いに見える、サーバー ルーム、制御室、または公共施設スペースなど、目に見える場所に設置されたキャビネットに適しています。

Rittal キャビネットフレームとの互換性により、完全に隠されたステンレススチールヒンジは、すでにそのフレームシステムを使用しているメーカーやインテグレーターにとって簡単なドロップインオプションになります。ステンレス鋼のオプションは、屋外または高湿度のエンクロージャの腐食要件に対応し、炭素鋼のオプションは、コストと環境条件が両方とも中程度である標準的な屋内配電キャビネット構築の大部分をカバーします。

よくある質問

Q1: CL138 にはどのようなバリエーションがありますか?

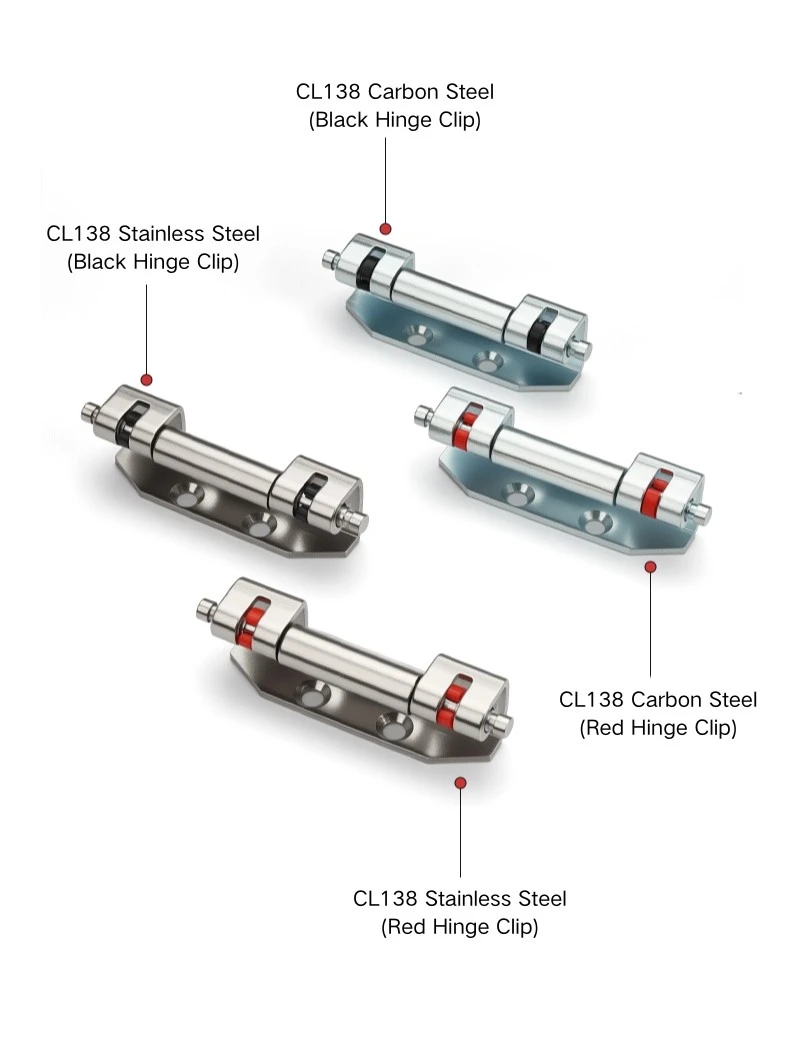

CL138 には、黒色クランプ付き炭素鋼、赤色クランプ付き炭素鋼、黒色クランプ付きステンレス鋼、赤色クランプ付きステンレス鋼の 4 つのバリエーションがあります。クランプの色は表面のみであり、黒と赤の間に機能的な違いはありません。

Q2: CL138の開き角度はどれくらいですか?

CL138 隠しヒンジは 90° まで開き、配電キャビネットおよび制御エンクロージャのドアの標準アクセス要件をカバーします。

Q3: CL138はどのように設置されますか?

CL138 は溶接されています。取り付けプレートはキャビネットの製造中にドア パネルに溶接され、ヒンジ本体はフレーム チャネルにはめ込まれます。このモデルにはネジ取り付けオプションはありません。

Q4: CL138 は Rittal キャビネットと互換性がありますか?

はい、CL138 隠しヒンジは Rittal キャビネット フレームと互換性があります。ヒンジ チャネルの係合形状は Rittal フレームのプロファイルに適合します。

Q5: クランプの色は何を示していますか?

黒と赤のクランプはカラーバリエーションのみで、材質と耐荷重はどちらも同じです。赤は、ヒンジの位置やキャビネットのラインを区別するための視覚的なインジケーターとして使用されることがあります。黒がより一般的なデフォルトの選択です。

Q6: 屋外エンクロージャにはどのような材質を選択すればよいですか?

CL138 のステンレス鋼バージョンは、屋外エンクロージャ、湿気の多い環境、または耐食性が長期的な要件となる設置に最適です。炭素鋼は標準的な屋内配電盤の用途に適しています。
