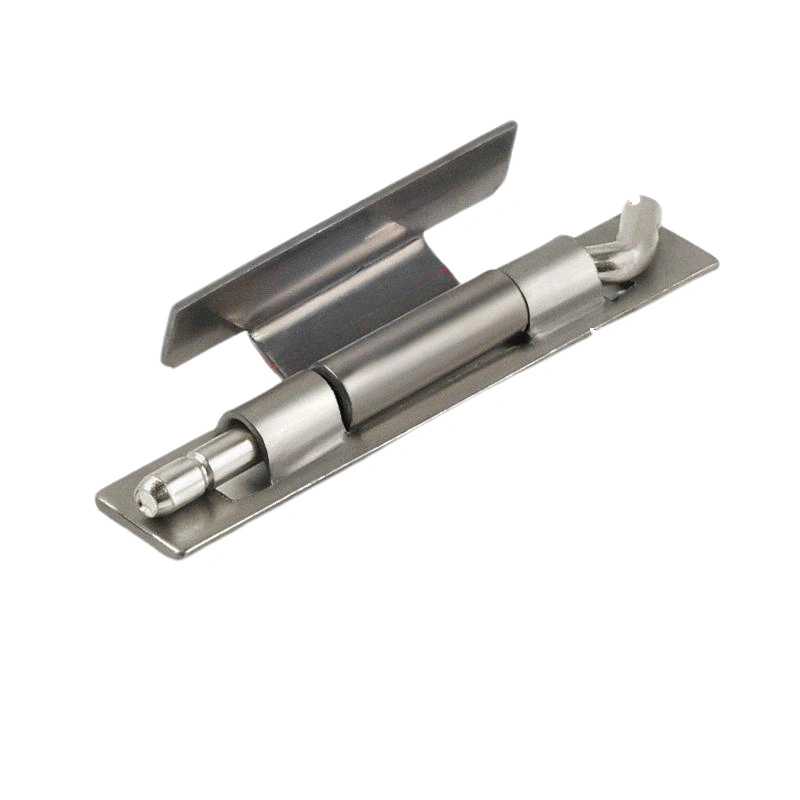

ジャンクションボックス(KYタイプ) ドアヒンジ

ジャンクション ボックス (KY タイプ) ドア ヒンジの一括購入を検討している人は、Ytai Lock がこの KY タイプを 1.2 mm の標準炭素鋼から刻み付きロッド付きの 304 ステンレス鋼まで、複数の材質と厚さのオプションで提供していることがわかり、さまざまなエンクロージャ仕様に合わせて単一のヒンジ シリーズを調達することが実用的になります。新しい二重穴モデルは、組み立て時の位置決めを容易にするために穴の中心間の間隔が 20 mm であることを特徴とし、すべてのステンレス鋼バージョンは一貫したタンブル表面仕上げのために振動研磨を行っています。

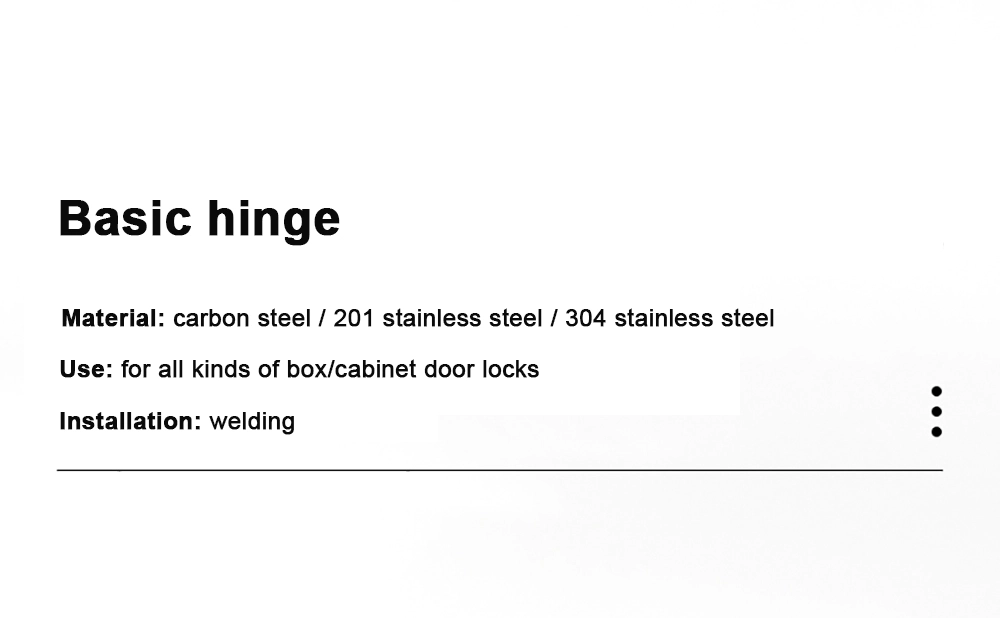

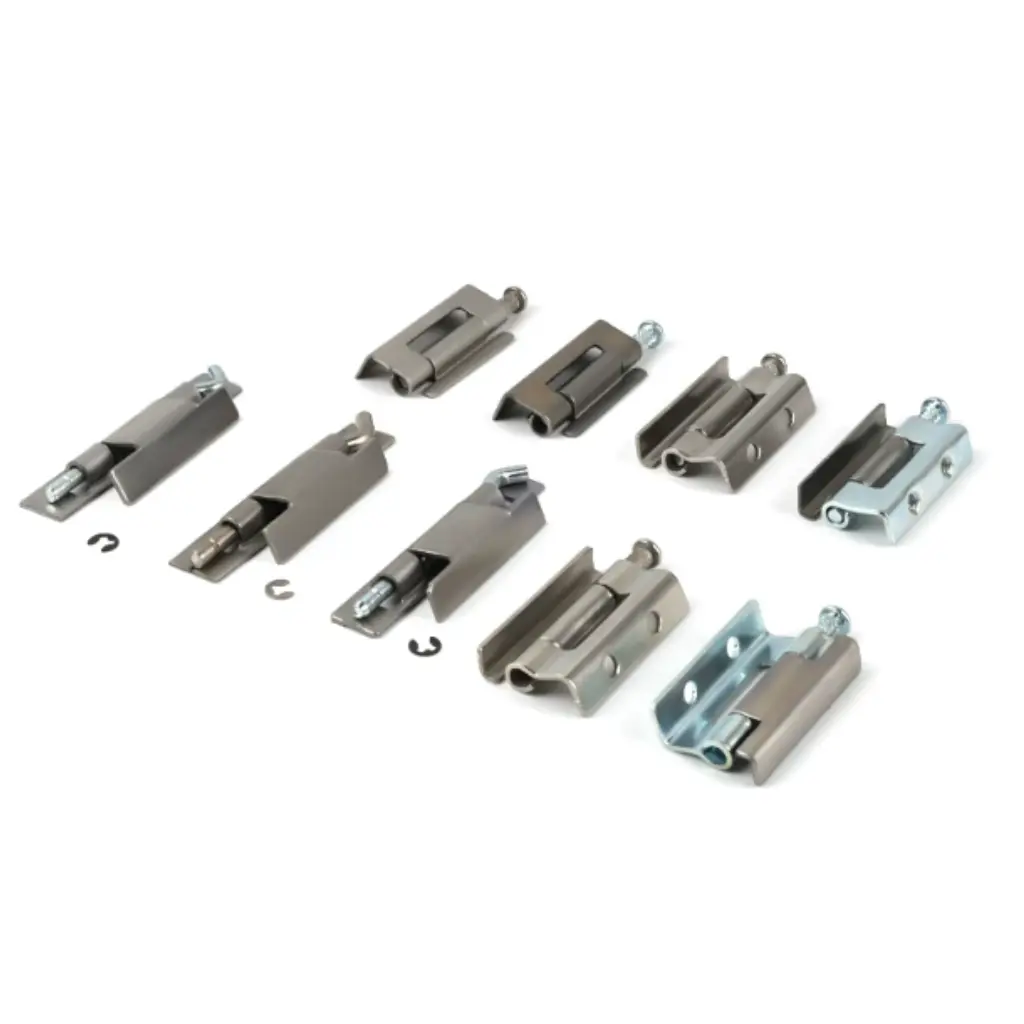

モデルのオプションと材質

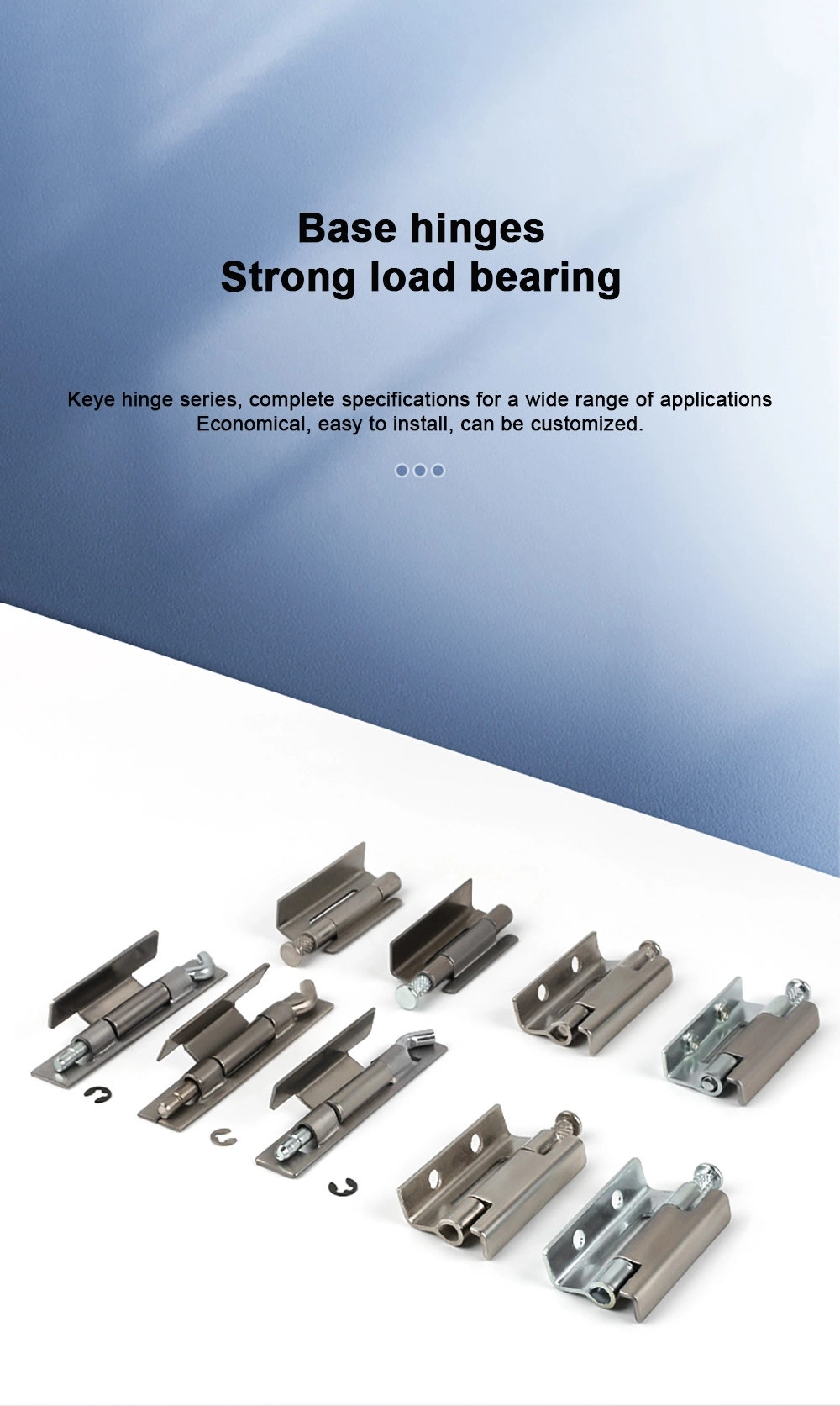

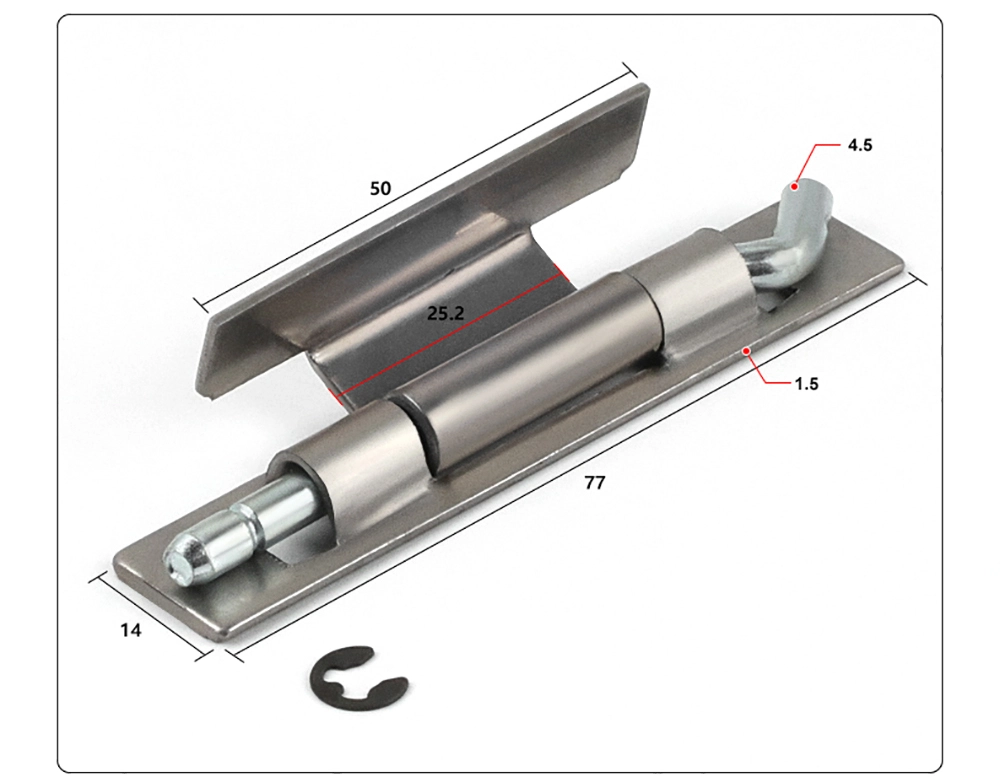

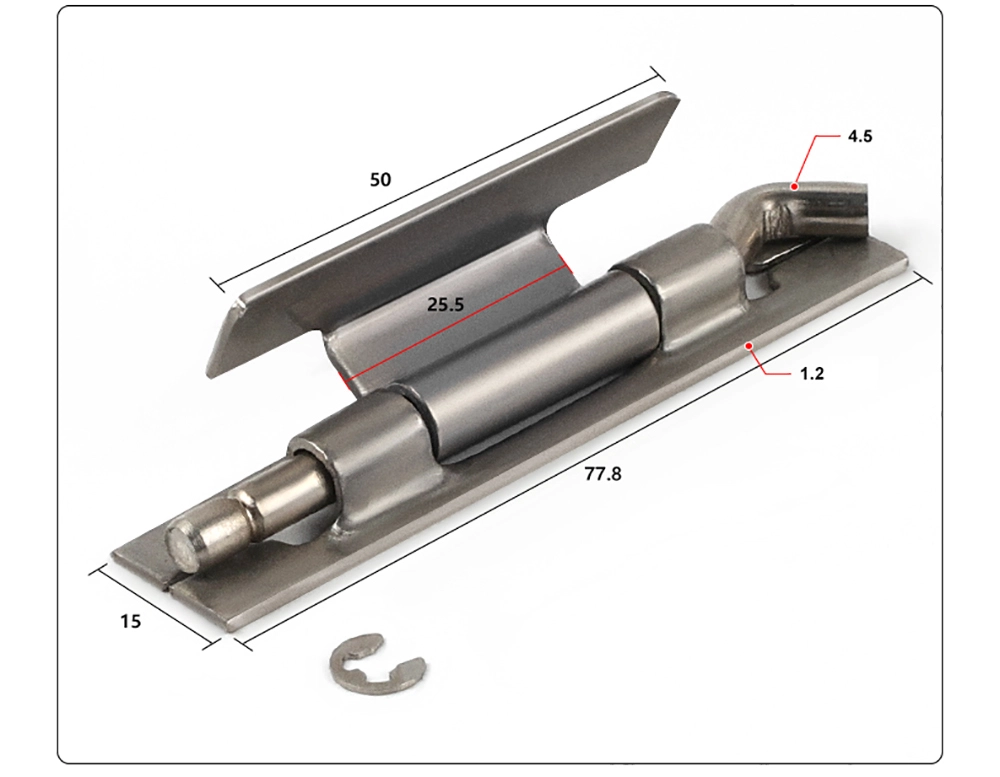

ジャンクション ボックス (KY タイプ) ドア ヒンジには、構造化された一連の材料と厚さの組み合わせが用意されています。炭素鋼バージョンは厚さ 1.2 mm と 1.5 mm があり、どちらも自然な仕上がりです。ステンレス鋼のオプションには 201 および 304 グレードがあります。これらは両方とも厚さ 1.2 mm です。追加の取り付け強度が必要な用途向けに、鉄、201、および 304 ステンレス鋼の新しいタイプのモデルがローレットロッド付きの厚さ 1.2 mm で提供されています。

2 穴シリーズはこれをさらに拡張し、鉄は 1.5 mm、201 および 304 グレードのステンレス鋼は 1.5 mm で、すべてローレット付きロッドと 2 つの取り付け穴が組み込まれています。これにより、エンクロージャのメーカーは、負荷要件、腐食環境、設置の好みに基づいた明確な選択パスを得ることができます。

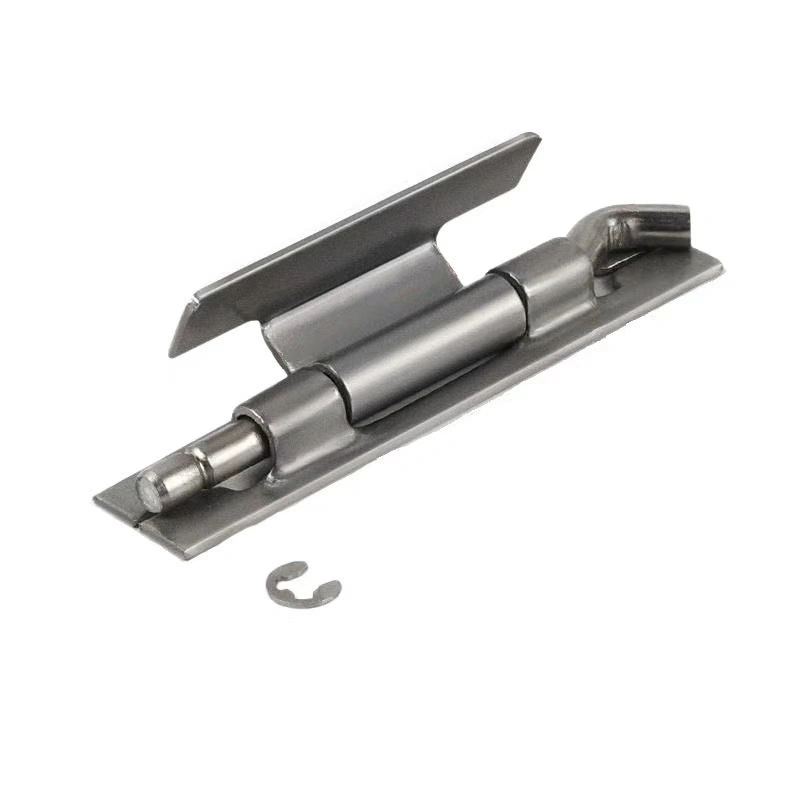

構造と取り付け

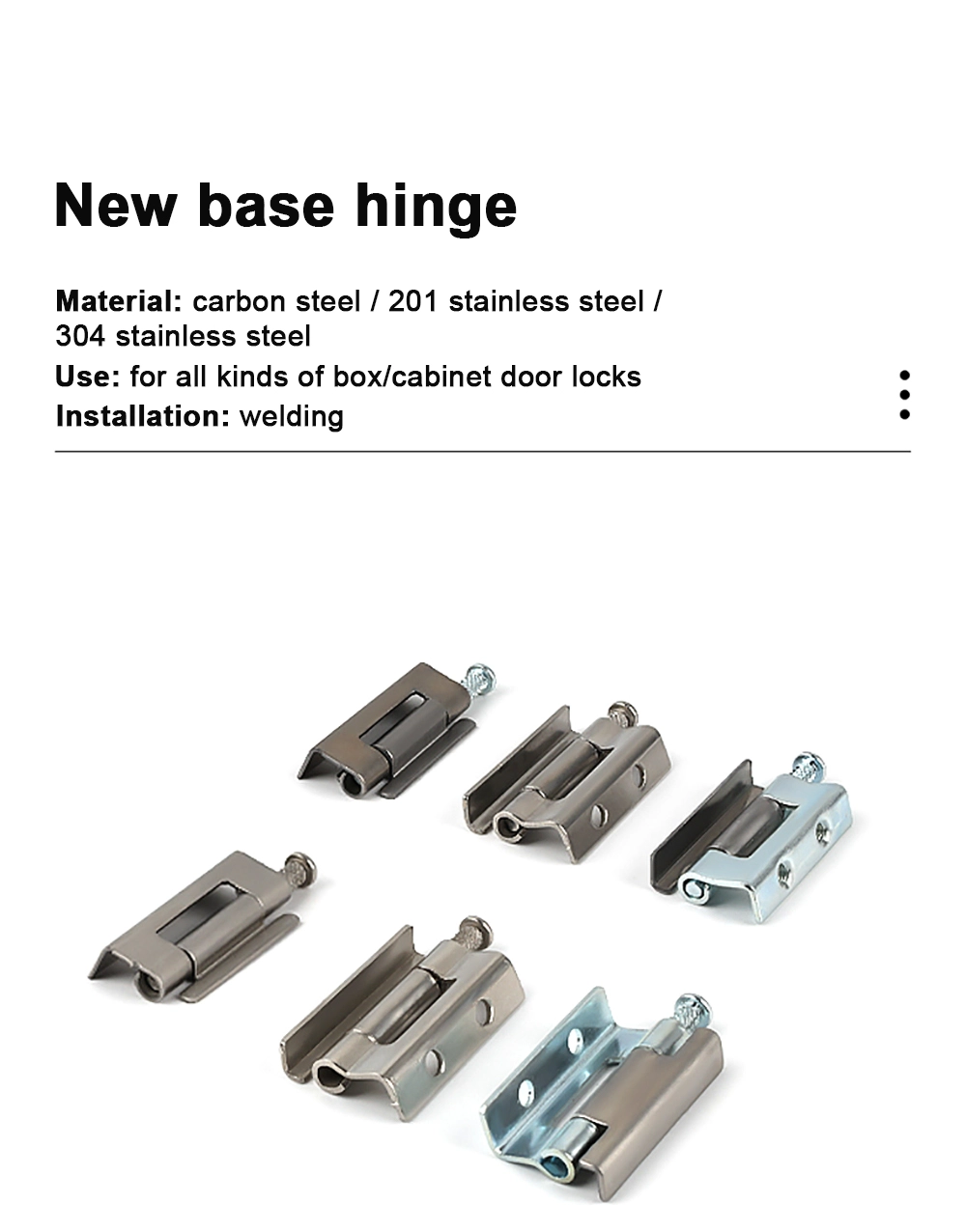

このジャンクション ボックス (KY タイプ) ドア ヒンジのすべてのモデルは溶接取り付けを使用しています。このシリーズにはボルトスルーまたはクリップオンのバリエーションはありません。溶接方法は、ほとんどの板金エンクロージャ メーカーの製造ワークフローに適した固定式のフラッシュ マウントを提供します。

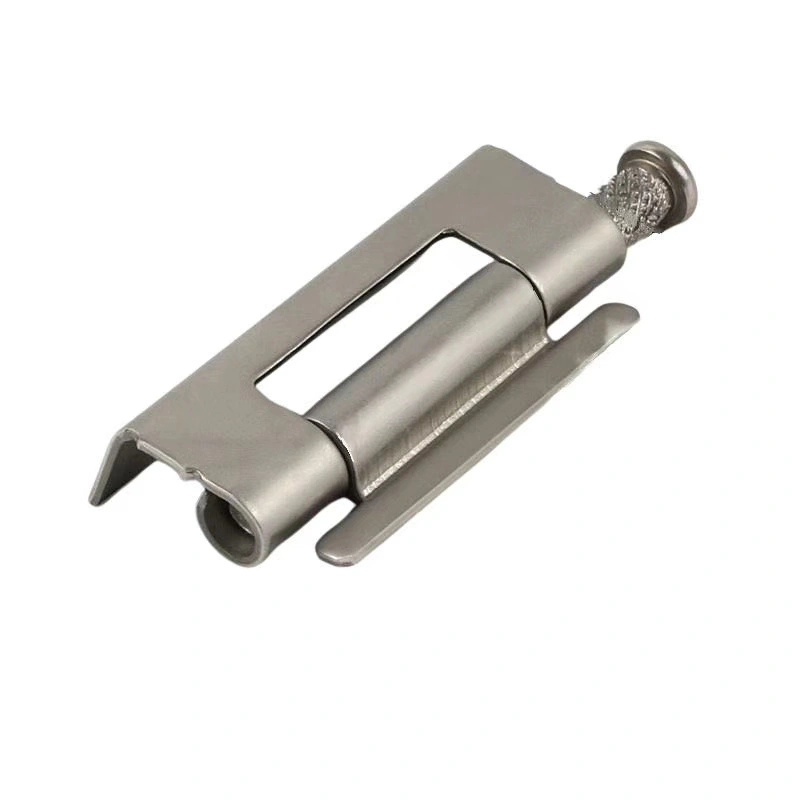

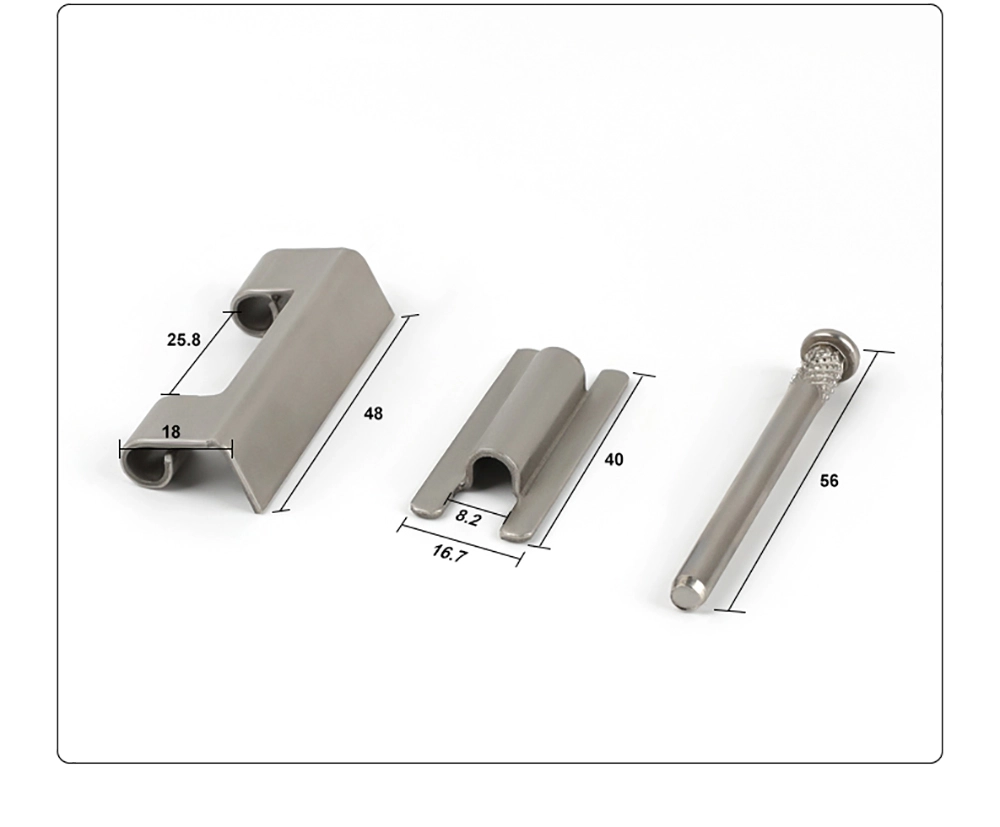

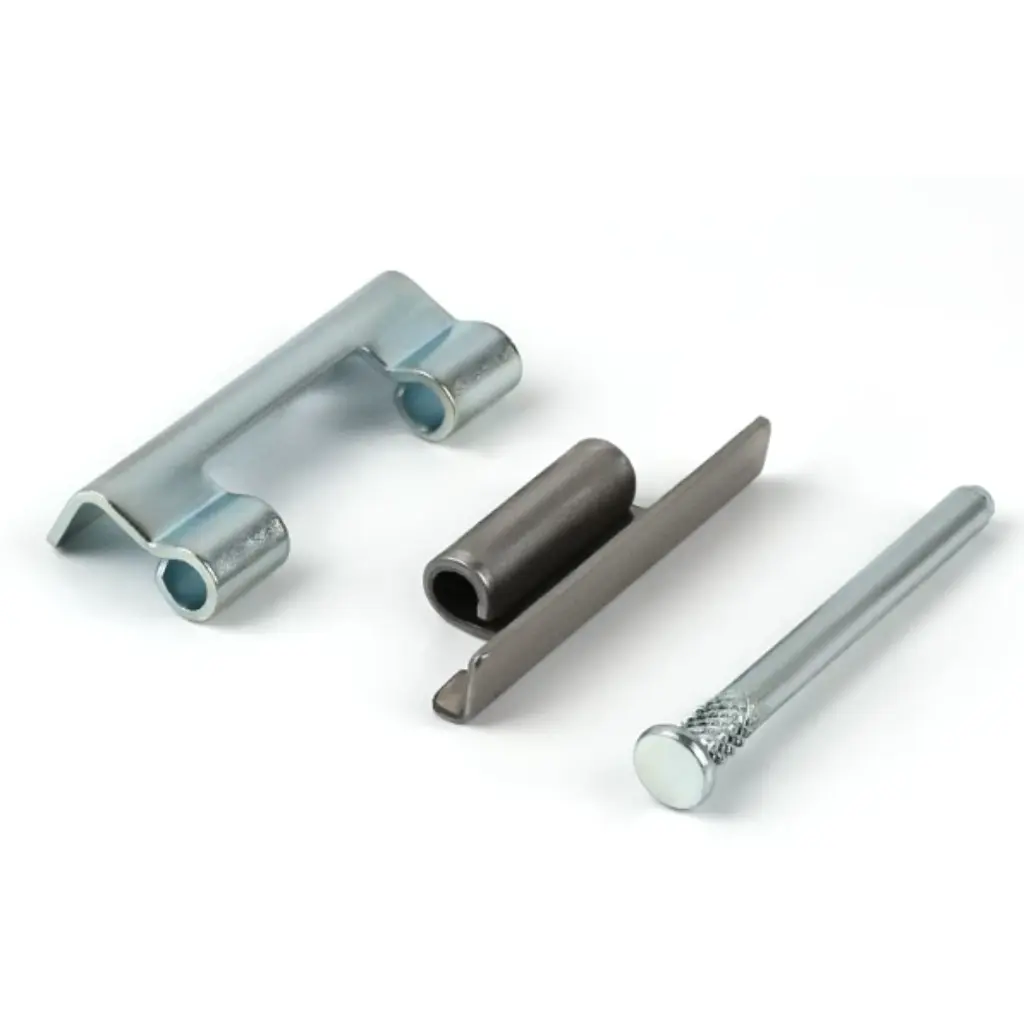

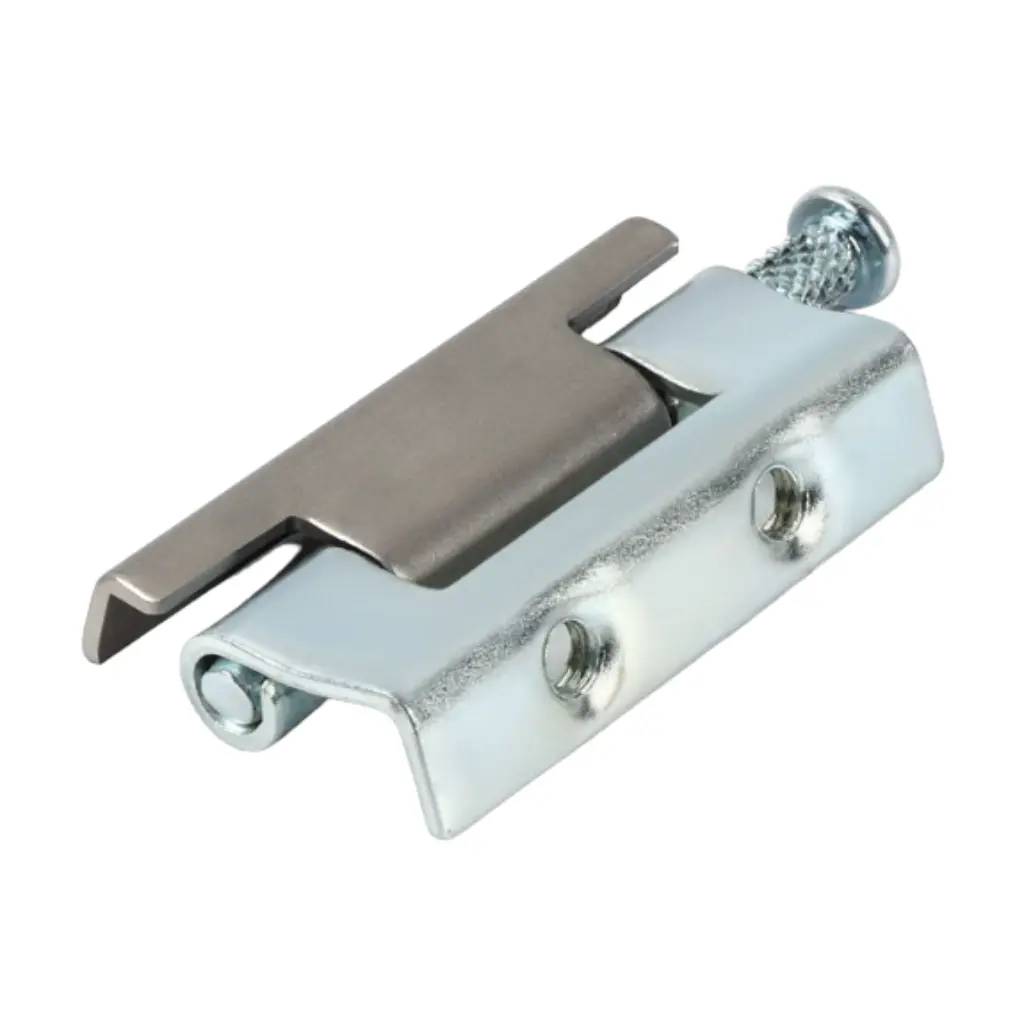

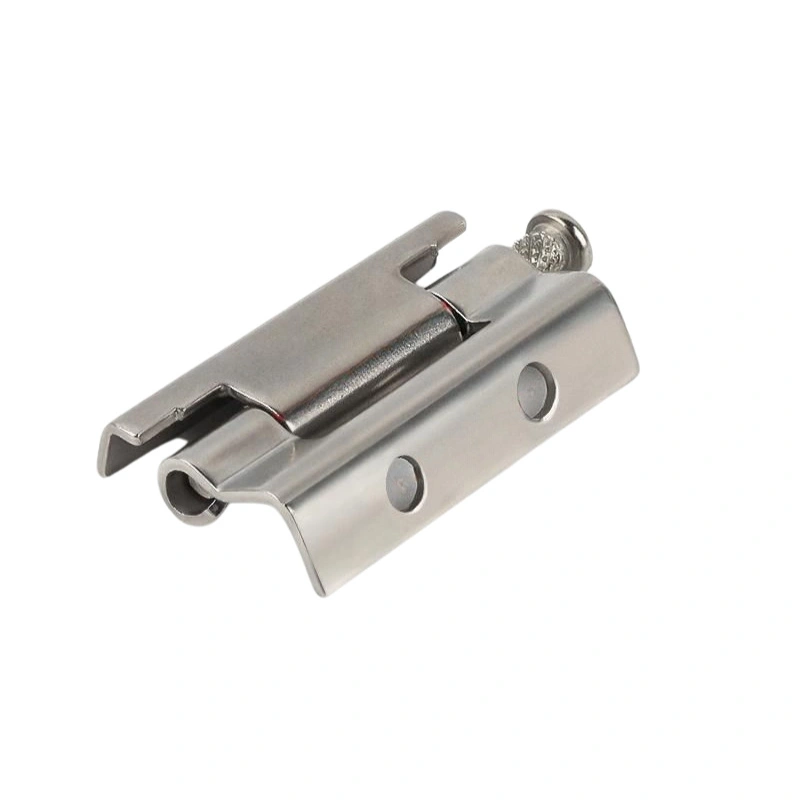

新型に採用したローレットロッドにより、ピンとヒンジ胴部のグリップ力が向上し、ドア開閉を繰り返す際のピンの緩みが軽減されます。 2 穴モデルには、中心間距離 20 mm の取り付け穴が 2 つあり、溶接時の位置合わせがより簡単になり、パネルのより広い領域に荷重が分散されます。

表面処理

ジャンクションボックス（KYタイプ）のドアヒンジは材質により表面仕上げが異なります。カーボンスチールモデルは追加のコーティングを行わずに自然な仕上げを施しています。ステンレス鋼のバージョンは、201 グレードであっても 304 グレードであっても、振動研磨によって処理され、タンブル状のマットな表面が生成されます。これはつや消しや鏡面研磨仕上げではありません。タンブル処理によりバリや鋭いエッジが除去され、表面に工業用エンクロージャに適した均一で光沢のない外観が与えられます。

屋外または高湿度環境用にステンレス鋼を指定するバイヤーは、振動研磨仕上げが建築または消費者用途で使用される装飾仕上げとは異なるため、表面要件を満たしていることを確認する必要があります。

アプリケーションシナリオ

ジャンクション ボックス (KY タイプ) ドア ヒンジは、主に電気エンクロージャ、配電ボックス、開閉装置パネル、および制御キャビネットで使用されます。取り外し可能な設計により、キャビネットのフレームを邪魔することなく、設置または現場でのメンテナンス中にドアの取り外しが必要なエンクロージャに実用的です。

炭素鋼モデルは、環境が乾燥し制御されている屋内エンクロージャに適しています。ステンレス鋼のバリエーション、特に 304 グレードは、屋外のエンクロージャ、濡れたユーティリティルーム、または耐食性が優先される設置場所に適しています。厚さのオプション範囲 (1.2 mm および 1.5 mm) により、ヒンジをドア パネルの重量および用途のサイクル頻度に適合させることができます。

よくある質問

Q1: KY タイプ ジャンクション ボックス ドア ヒンジは何に使用されますか?

ジャンクション ボックス ドア ヒンジ KY タイプは、電気エンクロージャ、分電盤、開閉装置キャビネット、および制御ボックスで使用するように設計されています。取り外し可能なドア接続を提供し、設置または保守アクセスが必要なときにドアをフレームから持ち上げることができます。

Q2: このジャンクション ボックスのドア ヒンジにはどのような材料が使用できますか?

ジャンクション ボックスのドア ヒンジは、201 および 304 グレードの炭素鋼 (自然仕上げ) とステンレス鋼で利用できます。炭素鋼の厚さは 1.2 mm と 1.5 mm があります。ステンレス鋼のオプションは、標準モデルでは 1.2 mm、2 穴シリーズでは 1.5 mm でご利用いただけます。

Q3: ジャンクションボックスのドアヒンジはどのように取り付けられますか?

このジャンクション ボックス ドア ヒンジのすべてのモデルは溶接によって取り付けられます。溶接方法は板金エンクロージャ製造の標準であり、安定した永続的なヒンジ シートを提供します。

Q4: ステンレス鋼バージョンの表面仕上げは何ですか?

ジャンクションボックスドアヒンジのステンレススチールモデルは、タンブル仕上げとも呼ばれる振動研磨で仕上げられています。つや消しや鏡面仕上げではありません。このプロセスによりバリやエッジが滑らかになり、すべてのステンレス部品にわたって一貫したマットな外観が得られます。

Q5: 屋外エンクロージャには 304 ステンレス鋼が推奨されますか?

屋外または腐食しやすい環境では、炭素鋼や 201 ステンレスよりも 304 ステンレス鋼のジャンクション ボックス ドア ヒンジが適切な選択です。 304 グレードは、湿気や軽度の化学物質への曝露に対する優れた耐性を備えています。これは、ユーティリティ ボックス、屋外配電パネル、沿岸または産業施設にとって重要です。
