産業用エンクロージャを実際にまとめる小型キャビネットの付属品はどれですか?

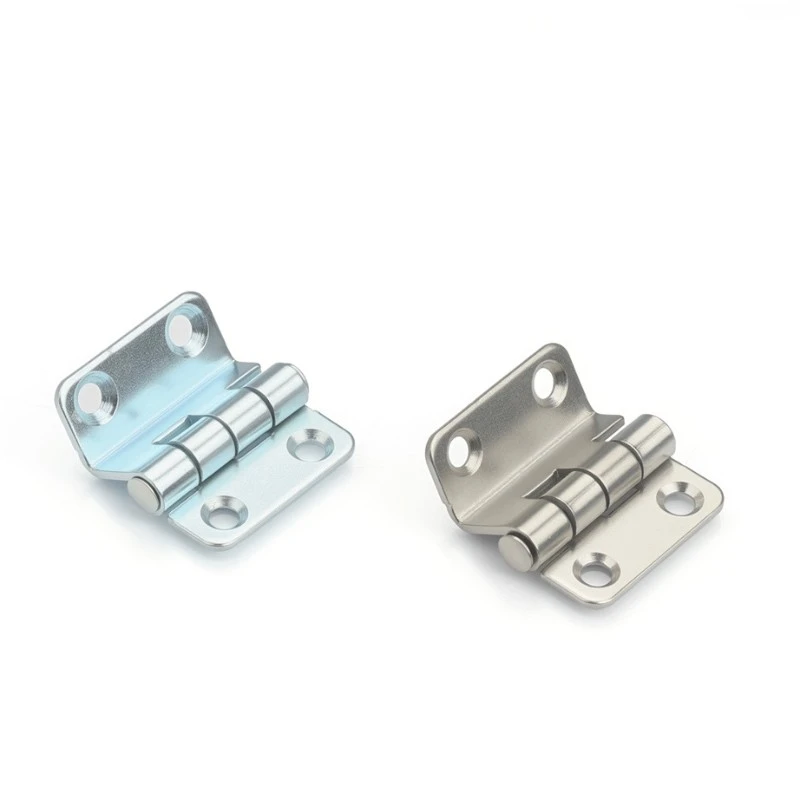

のロックそしてヒンジ工業用キャビネットでは最も注目を集めますが、文字通り構造全体をまとめるのは小さな金具です。 Ytailock は、適切に組み立てられた配電キャビネットや産業用エンクロージャのバックボーンを構成するナット、コネクタ、ロッド継手をカバーするさまざまなキャビネット パネル アクセサリを提供しています。ここではそのうちの 3 つを見てみましょう。

四角ナットとダックビルナット

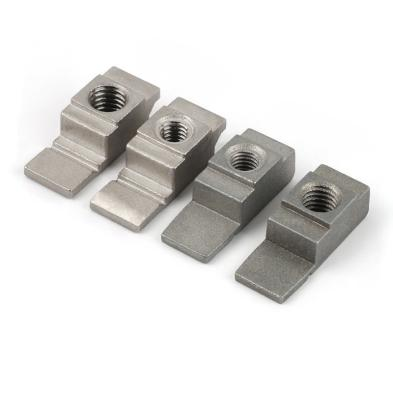

M6 および M8 の四角ナットとダックビル ナットは、紛失するまでめったに考えられない種類の継手です。キャビネットのフレーム プロファイルに差し込み、パネル、ブラケット、その他のコンポーネントにネジ付きのアンカー ポイントを提供します。組み立て中にプロファイルの背面にアクセスして所定の位置に保持する必要はありません。亜鉛合金と 304 ステンレス鋼があり、この 2 つの選択は通常の論理に従います。標準的な屋内エンクロージャには亜鉛合金、湿気や腐食性の環境にあるものにはステンレス鋼です。 90 度の角度プロファイルのバリエーションも同じ原理で機能し、コーナー取り付け状況に合わせて配置されています。

L型リフティングコネクターと取り付けブラケット

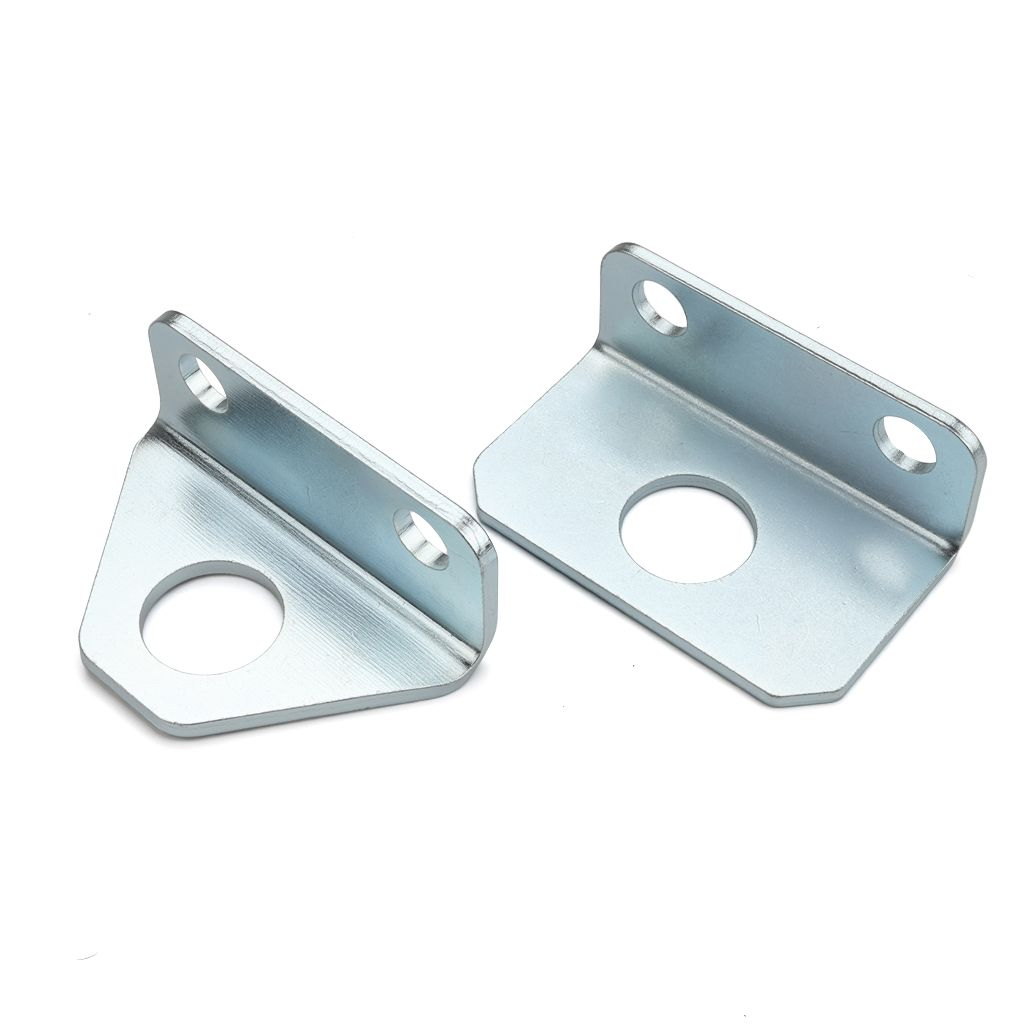

右上のグループでは、キャビネットの結合および取り付けコンポーネント、つまりキャビネットのセクションを結合したり、エンクロージャを壁や床の構造に固定したりするために使用される L 字型リフティング コネクタおよび取り付けブラケット アセンブリを取り上げます。これらは亜鉛メッキ炭素鋼で作られており、パネルの組み立て作業に堅牢な耐荷重能力を与えます。 2 つの正方形のモデルは、このフィッティングの古いバージョンを表しています。新しい台形モデルでは、フレーム チャネル内にすっきりと収まるようにプロファイルが改良されています。マルチセクションの配電キャビネットを組み立てたり、固定設置でエンクロージャを固定したりする人にとって、これらのコネクタは、すべてがボルトで固定された後、構造の位置を合わせて安定した状態に保つものです。

ロックロッドコネクタ

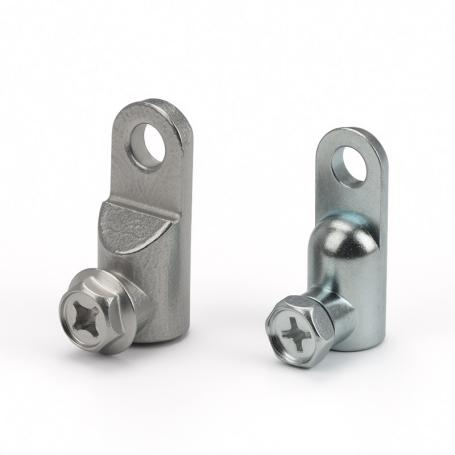

右下のフィッティングはロック ロッド コネクタ、つまりキャビネット ドアのプル ロッドとロック機構の間のリンクです。コネクティング ロッド ロック設定では、これらのコネクタがロッド セクションを結合してアセンブリを固定するため、ロック動作がハンドルから上部と下部のボルトにきれいに伝達されます。オプションには亜鉛合金 M8、304 ステンレス鋼 M8、および亜鉛合金 M10 が含まれており、標準的な産業用エンクロージャ全体で使用されている最も一般的なロッドねじサイズをカバーしています。ロッドアセンブリが時間の経過とともにより厳しい条件にさらされる屋外または高湿度のキャビネットには、ステンレス鋼が適しています。

まとめる

これらの継手はどれも複雑ではありませんが、ねじのサイズ、材質、モデルの生成などの仕様を正しく行うことで、組み立て時の時間を節約し、現場でコンポーネントの不一致によるイライラを回避できます。キャビネット パネルをきれいに組み合わせ、その状態を維持する必要がある場合は、最初からこれらの細部に注意を払う価値があります。
