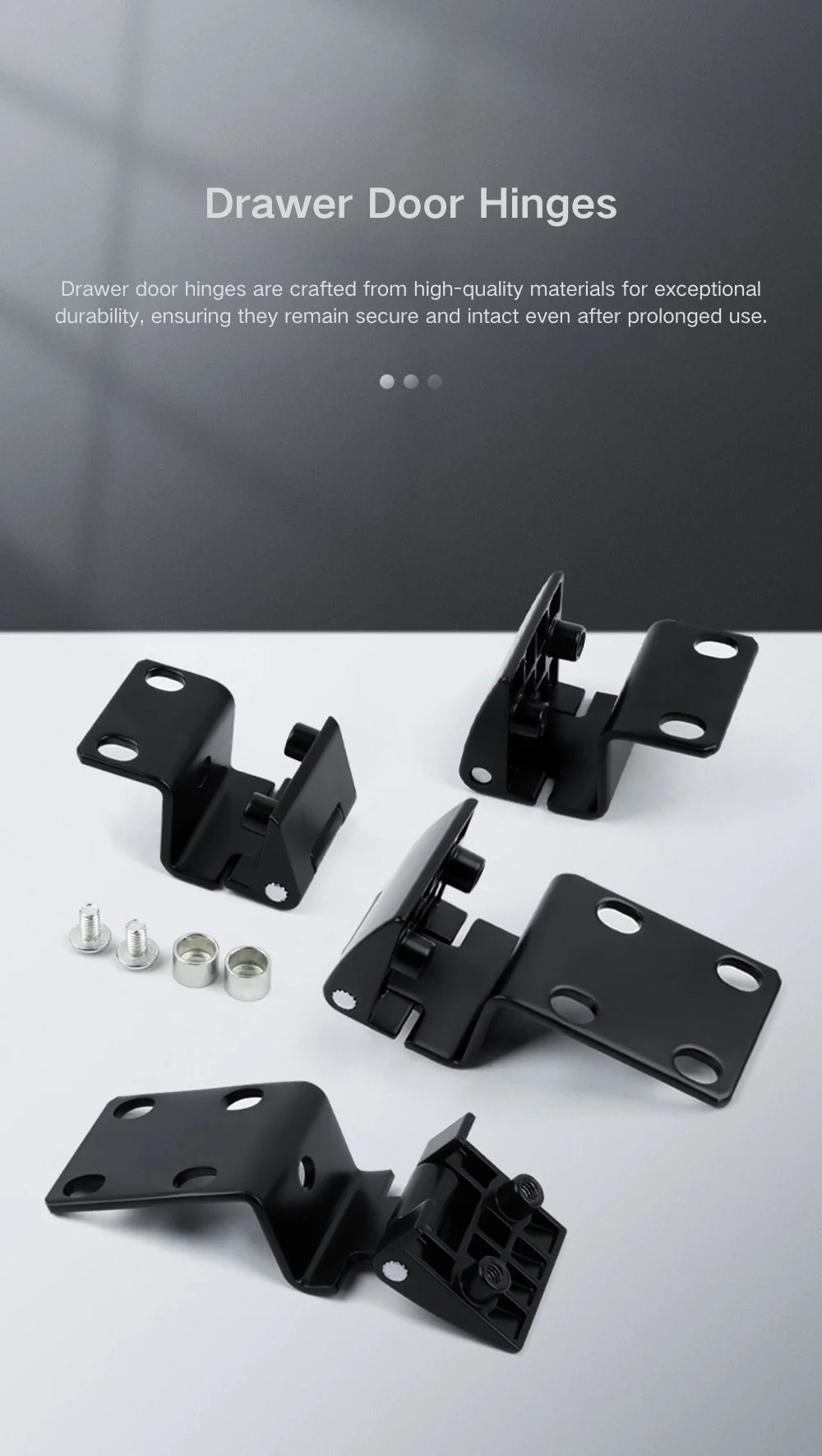

パワーキャビネットドアサイドマウントベンドヒンジ

電源キャビネットまたは引き出しキャビネットの構築用に Yitai Lock からキャビネット ドア ヒンジを卸売り調達している場合、電源キャビネット ドア サイドマウント ベンド ヒンジ シリーズは、多くの柔軟性を提供します。合計 16 種類のバリエーションがあり、CL803、CL901、CL903、および CL233 シリーズのさまざまなフレームの深さ、ドア パネルの厚さ、取り付けプレートの構成をカバーしています。ほとんどのモデルの前面取り付けプレートは、スロットまたは丸穴固定を備えた一貫した 36 × 17.7 mm または 25 × 17.7 mm の設置面積を共有しているため、ドア パネルのレイアウトを再設計することなく、フレームのプロファイルに基づいて適切なモデルを簡単に選択できます。

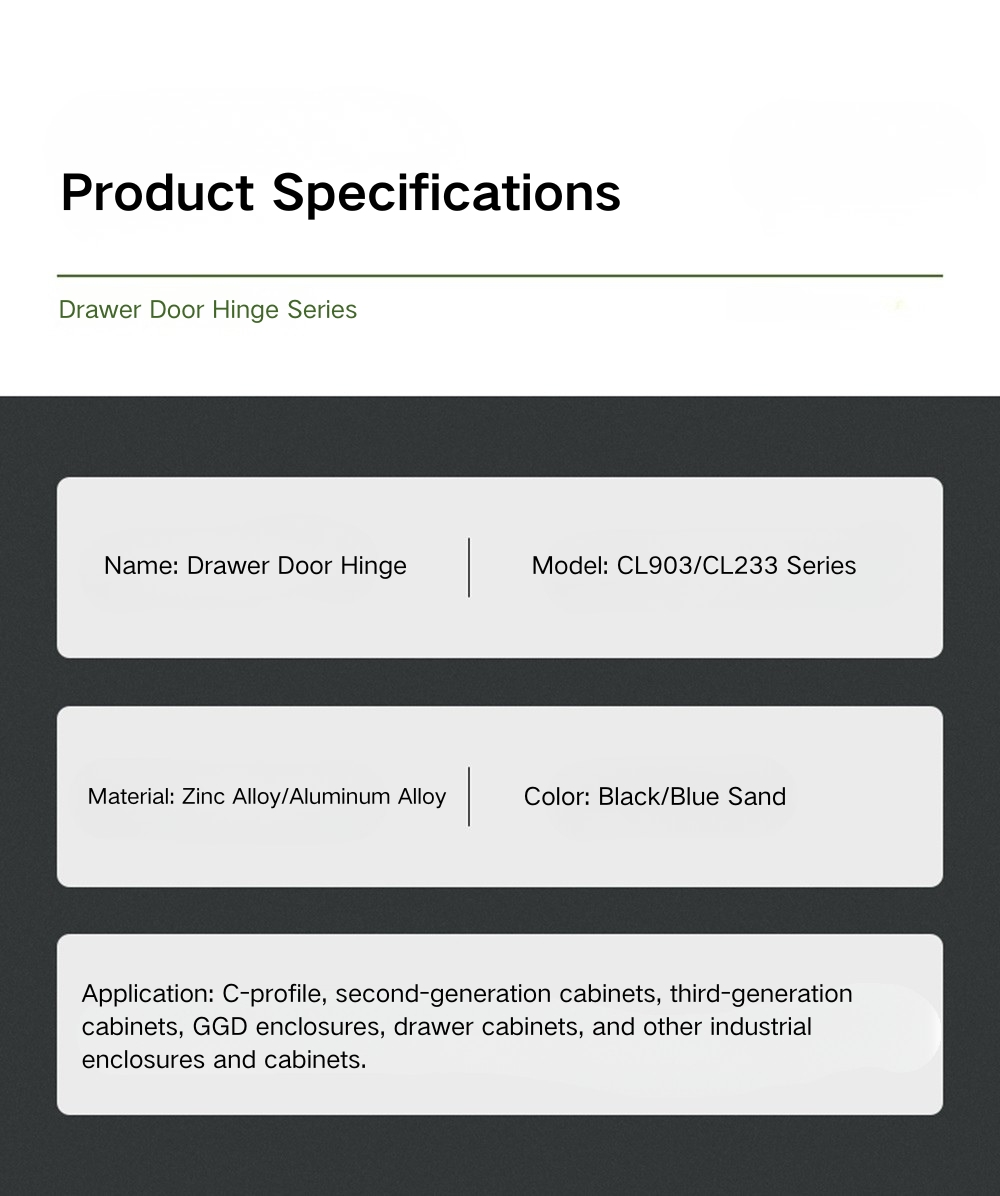

製品型式	サイドマウントキャビネットヒンジ
表面処理	亜鉛合金
オプションの材料	ブラック/ブルーサンド
使用法	さまざまなタイプのスイッチキャビネット、コントロールボックスなどに適しています

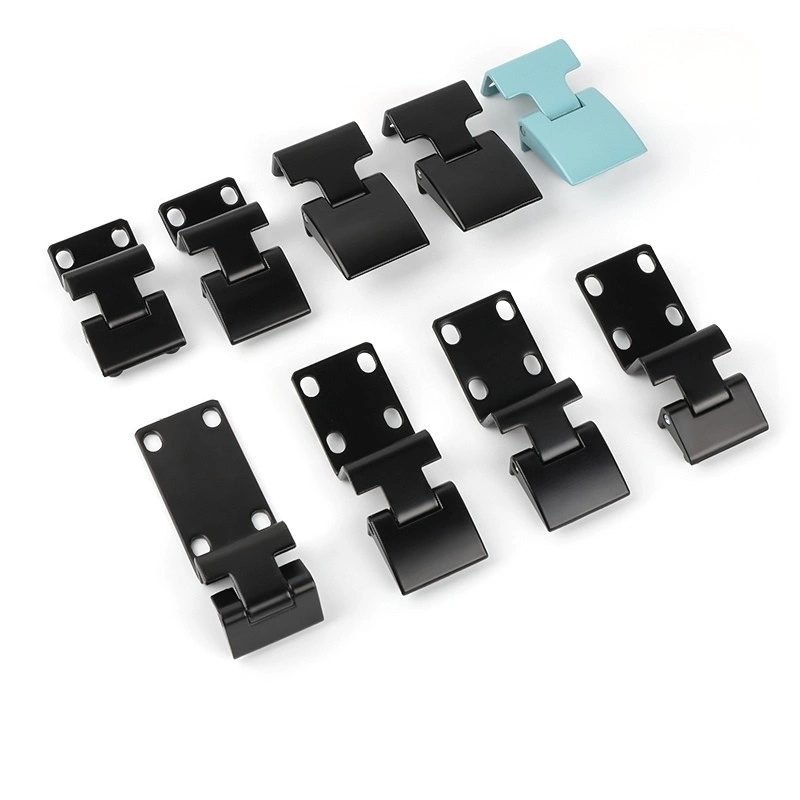

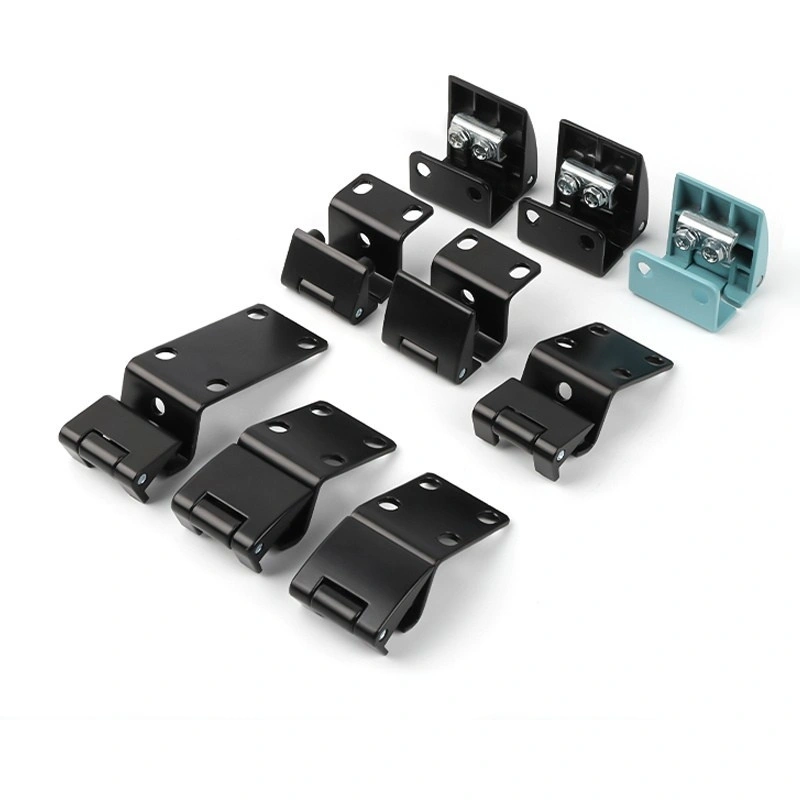

モデル範囲とシリーズの概要

Power Cabinet Doors Side-Mount Bend Hinge は 4 つのシリーズで構成されています。 CL803 シリーズには、CL803A-25、CL803B-20、CL803B-25、CL803D-25 の 3 つのモデルがあり、すべて黒色の亜鉛合金製で、前面プレートの幅はモデルに応じて 36 mm または 39 mm です。 CL803A-25 は、穴間隔 12 mm の 39 × 20 mm の二重ネジフロント プレートを使用します。 CL803B および CL803D モデルは、スロット固定付きの 36 × 25 mm プレートを使用します。

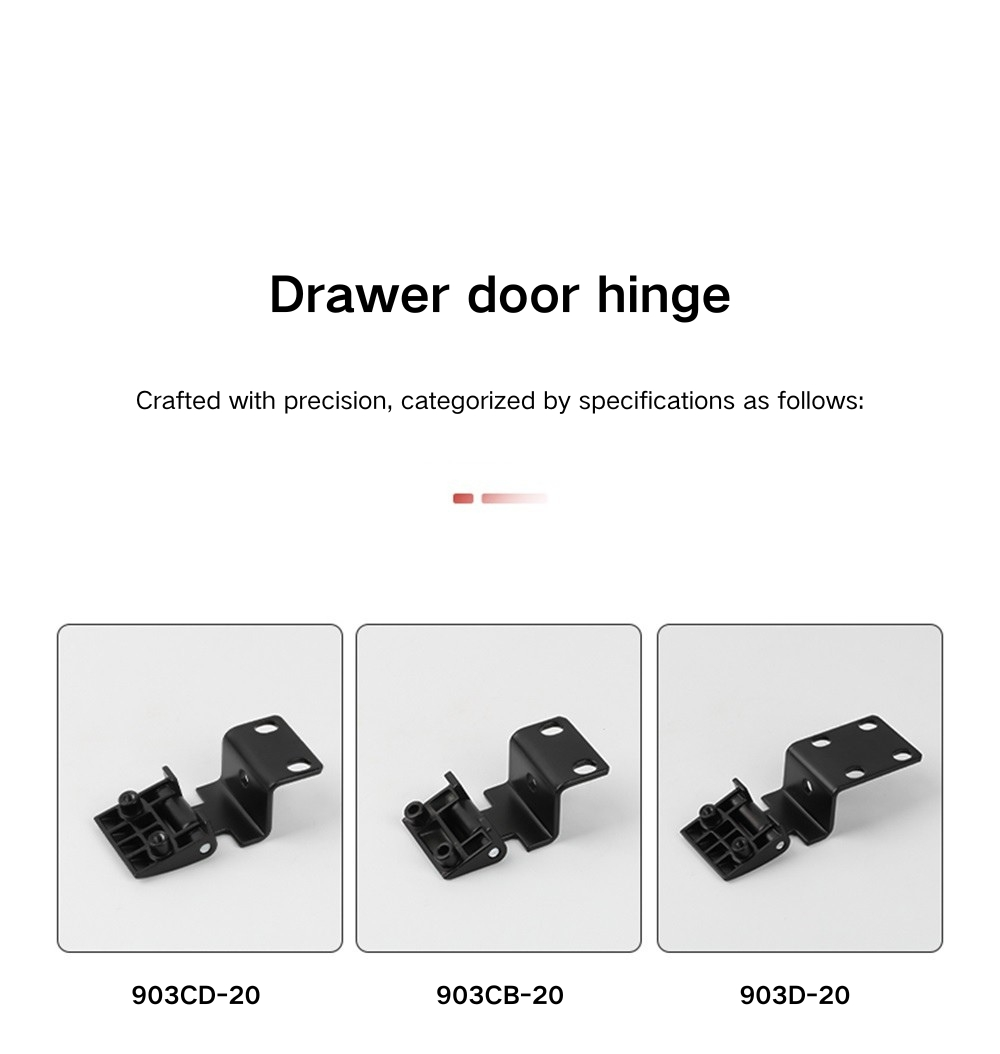

CL901 シリーズには CL901B-17、CL901B-20、CL901D-17 が含まれており、すべて 36 × 17.5 mm のフロント プレートと一貫した 8 mm + 2.5 mm の穴オフセットを備えています。 CL903 シリーズはヒンジ範囲の最大のグループであり、CL903B-20、CL903B-20 拡張、CL903CB-20、CL903CD-20、CL903D-17、CL903D-20 を含む 7 つのモデルがあり、標準フレーム深さと拡張フレーム深さの両方をカバーしています。 CL233 は黒色の亜鉛合金、サンドブルーの亜鉛合金、およびアルミニウム合金のラインナップを完成させ、CL803A-25 と同様に 39 × 20 mm のフロント プレートと 12 mm の穴間隔を備えています。

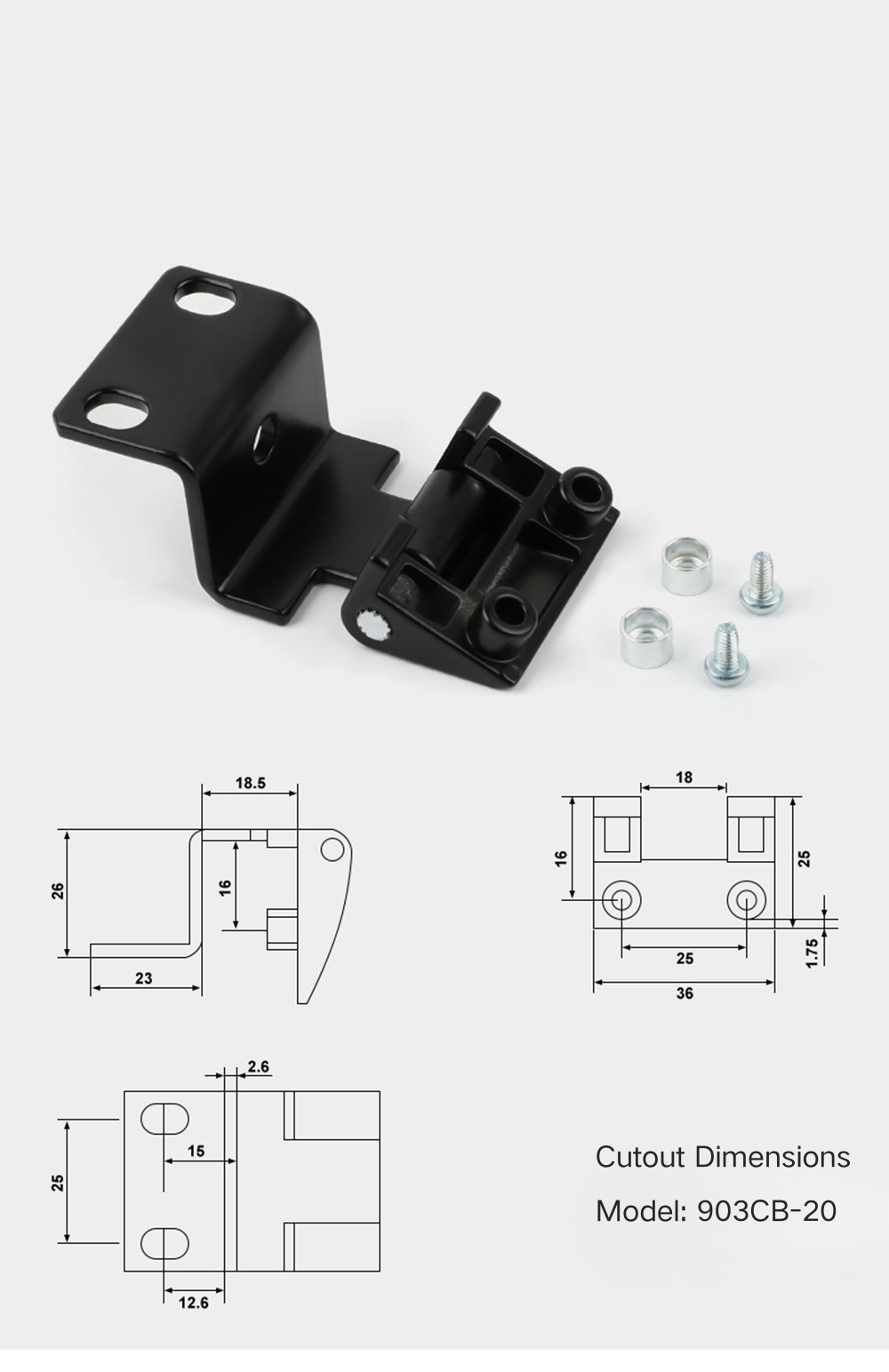

シリーズ別寸法図

CL803 シリーズのサイドマウント ベンド ヒンジは、モデル全体で全幅 18.5 mm ～ 23.5 mm、高さ 26 mm ～ 28.5 mm です。 CL803A-25 は、幅 23 mm、高さ 26 mm、内部の奥行き 22.5 mm です。 CL803B-20 は幅 18.5 mm、内部の深さ 16 mm です。 CL803B-25 は幅 23.5 mm、高さ 28.5 mm、内部の深さは 16 mm です。 CL803D-25 は幅 23.5 mm、高さ 26.5 mm、内部の深さ 16.5 mm です。すべての CL803 モデルには、ベース幅 26 mm、取り付けプレート高さ 20 mm があります。

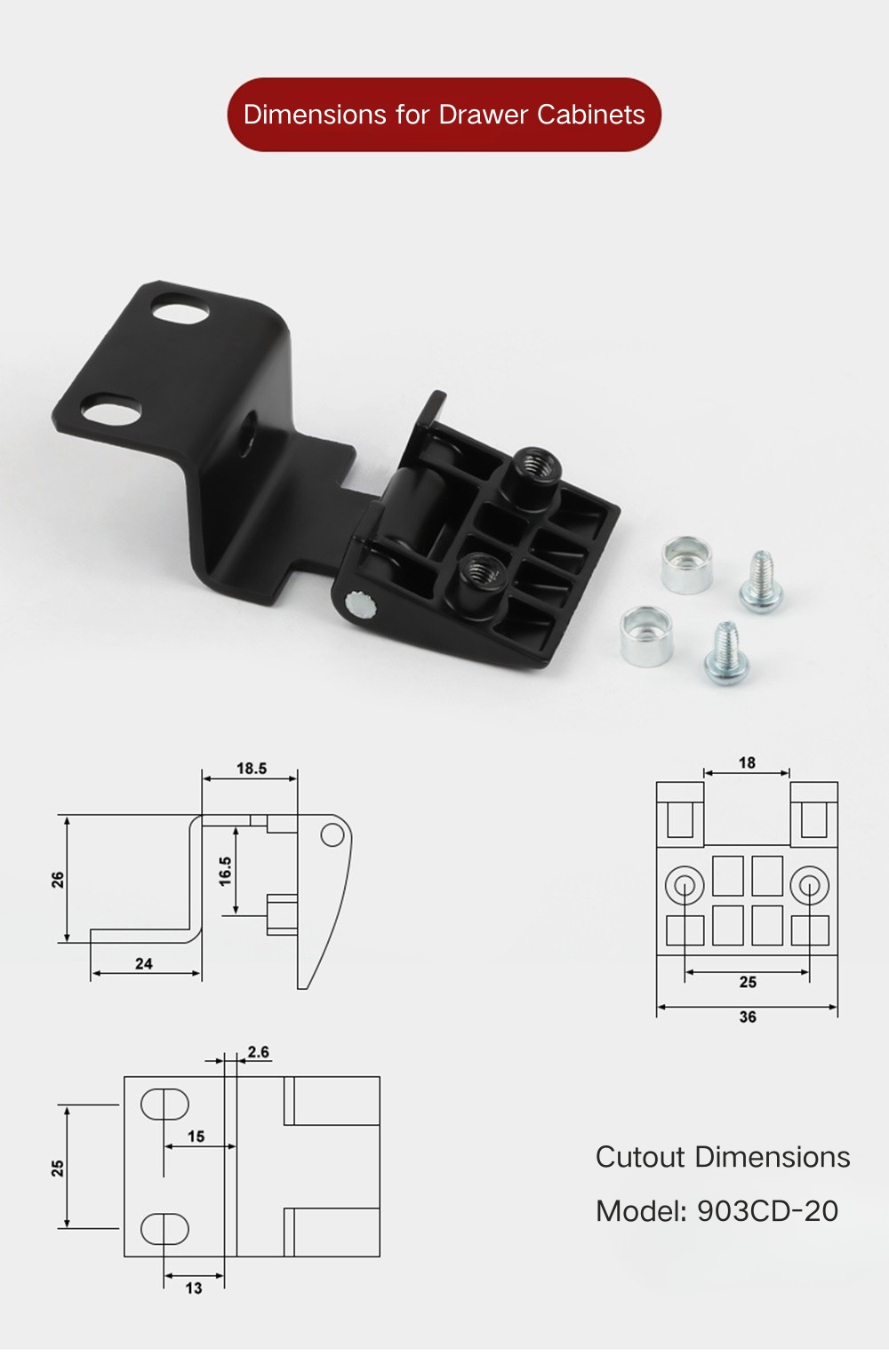

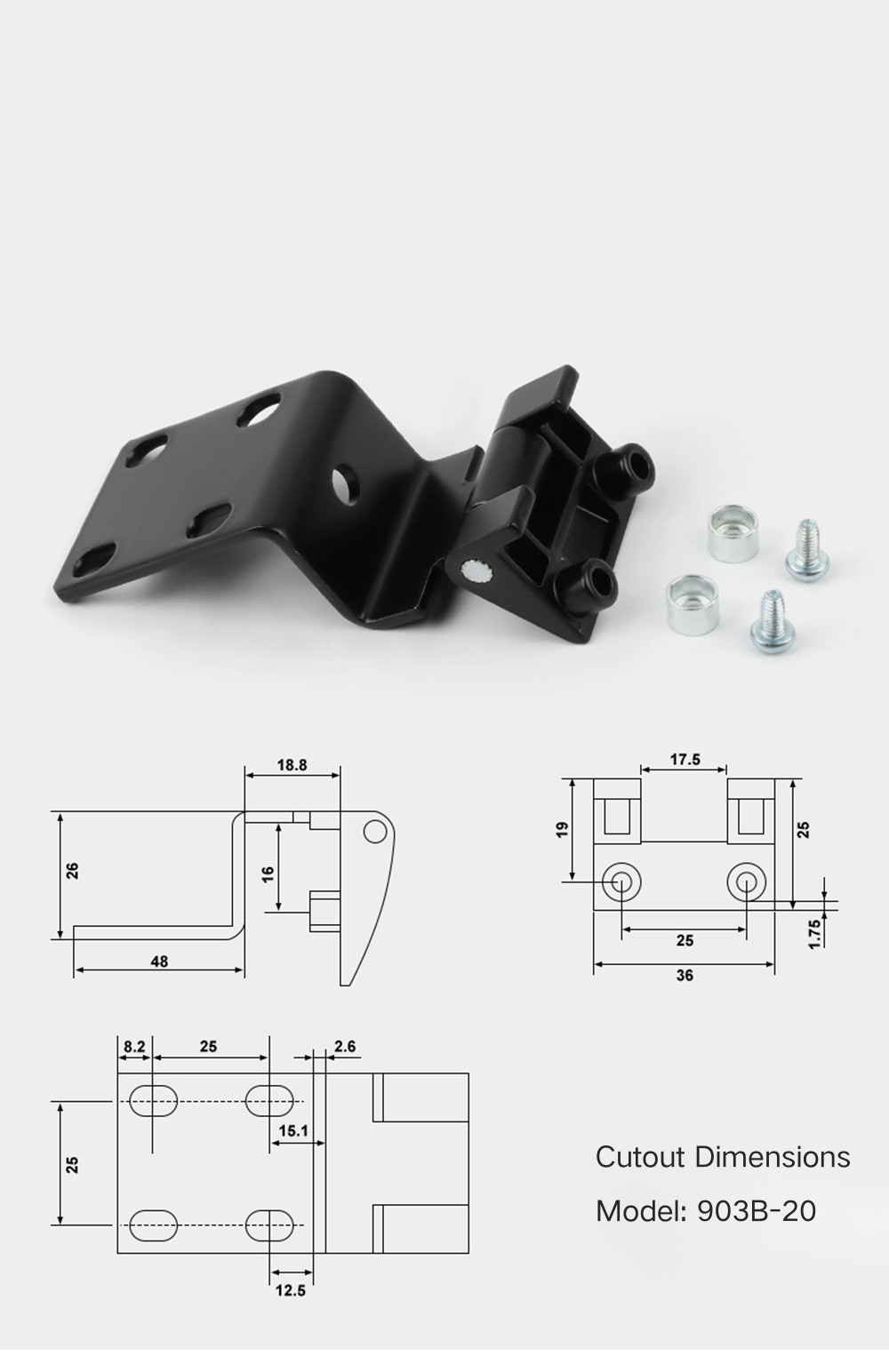

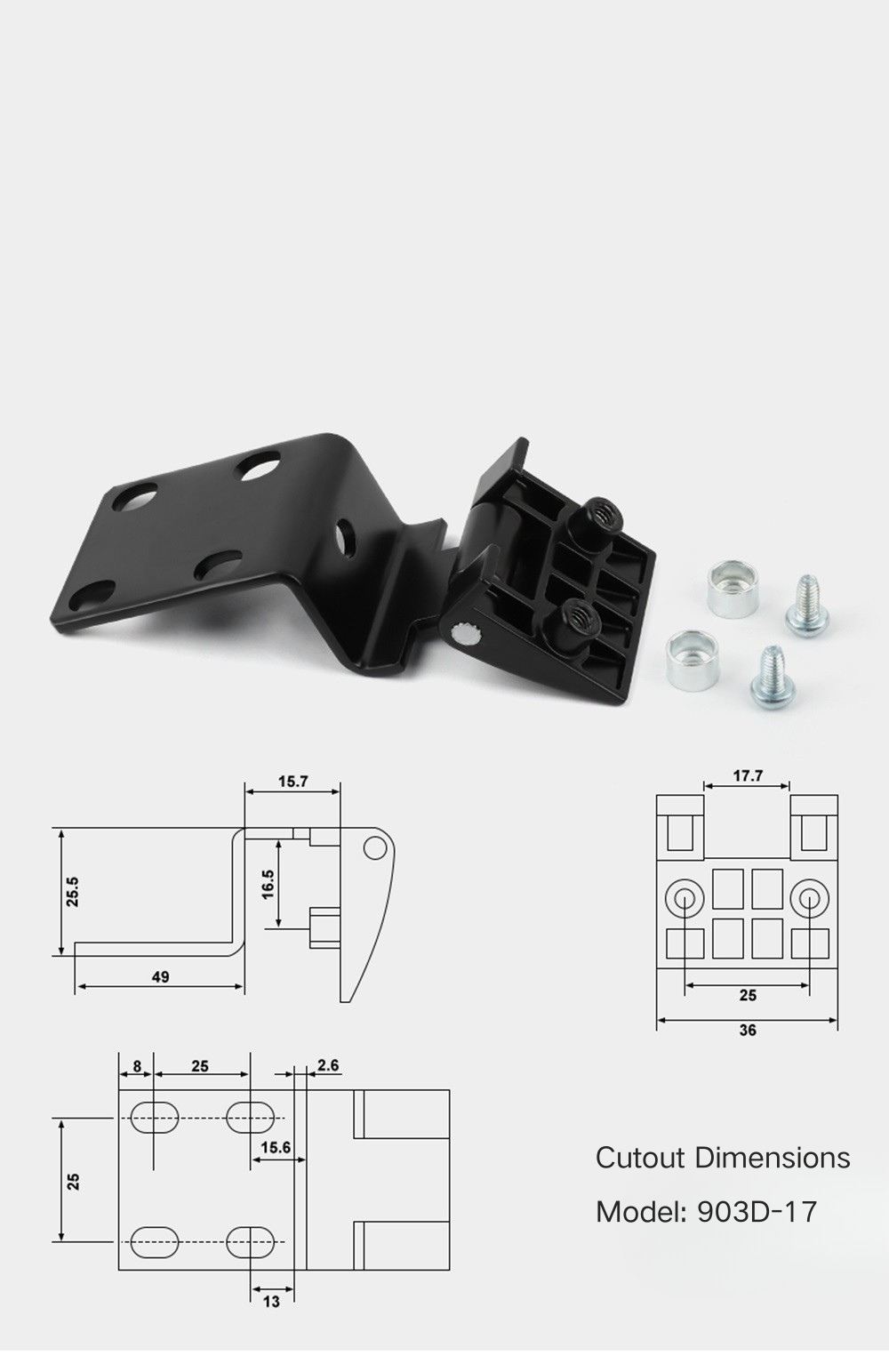

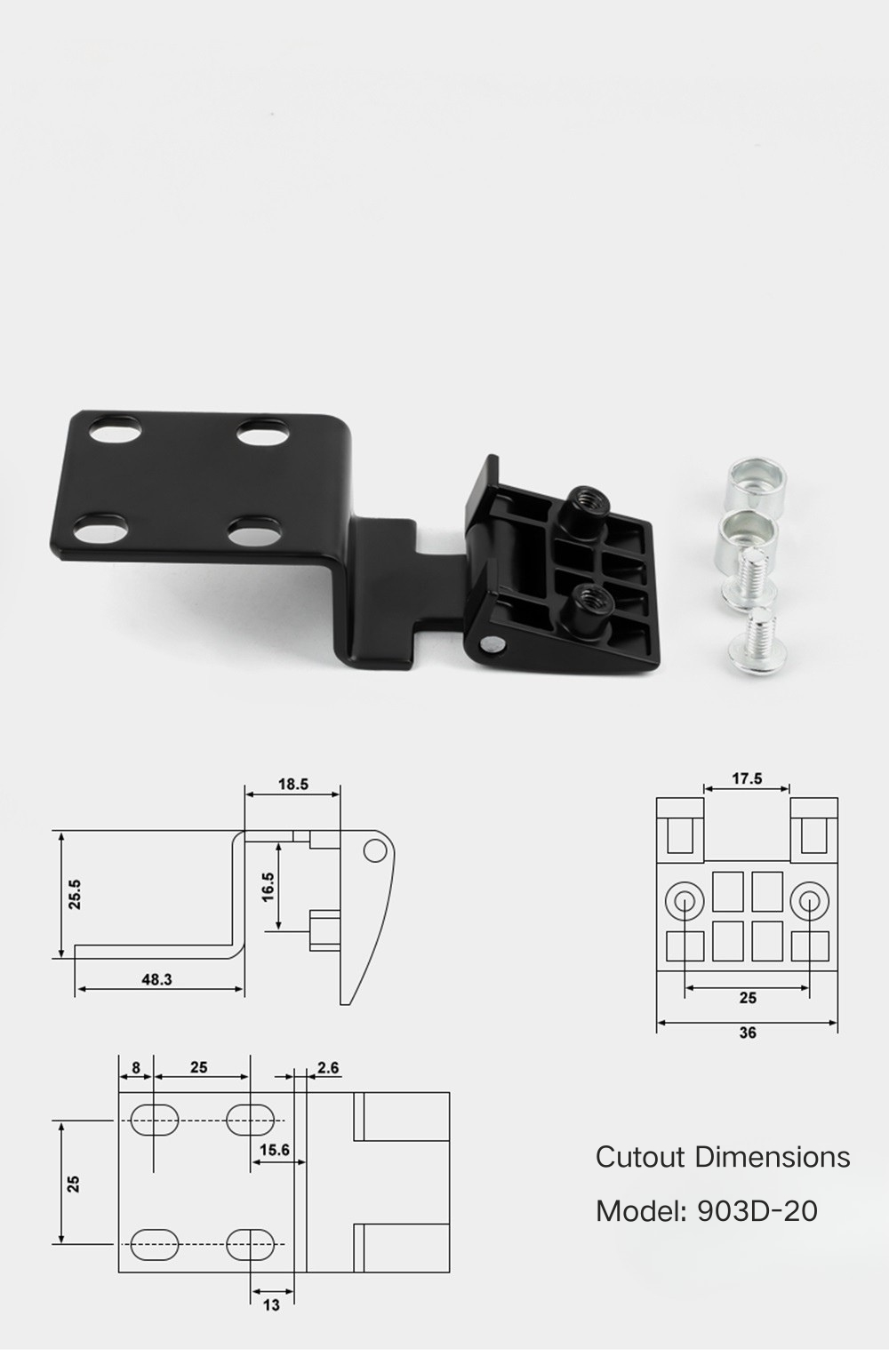

CL901 シリーズは、パワー キャビネット ドア サイドマウント ベンド ヒンジ シリーズの他のモデルよりも著しく背が高く、3 つすべての高さは 39.5 mm、幅は 15.5 mm ～ 18.5 mm、内部の奥行きは全体で一貫して 16.5 mm です。ベース幅は、CL901B-17 では 20 mm、CL901B-20 では 20.5 mm、CL901B-20 では 21 mm です。 CL901D-17。 CL903 シリーズは、拡張モデルのベース幅が 48 mm ～ 73.8 mm、全高が 25.5 mm ～ 26 mm と、より幅広い範囲に対応しています。 CL233 は全体が 24.5 × 24.5 mm で、内側の奥行きが 22 mm、取り付けプレートが 39.3 mm、前面プレートの穴のオフセットが 7.5 mm + 15 mm です。

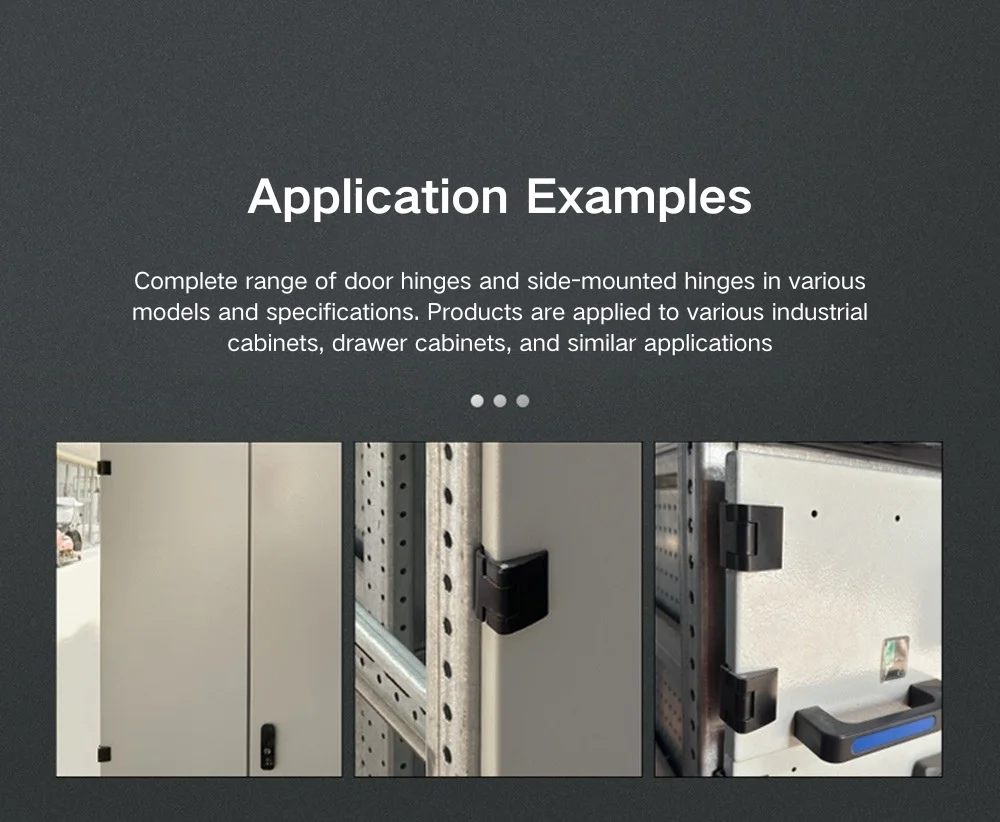

アプリケーションシナリオ

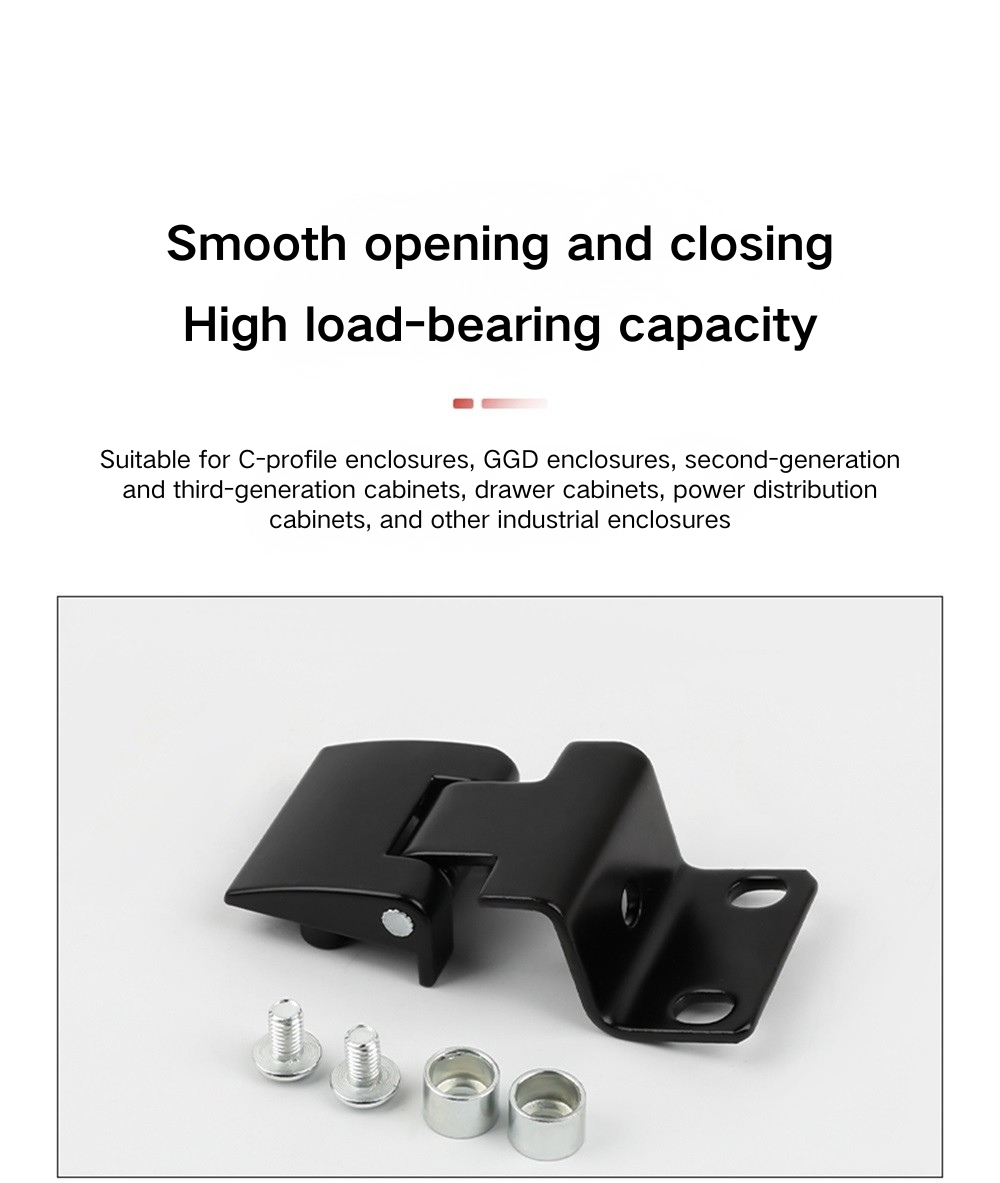

パワー キャビネット ドア サイドマウント ベンド ヒンジは、GGD 電気キャビネット、第 2 世代および第 3 世代の配電キャビネット、引き出しキャビネット、電源エンクロージャの標準工法である C セクション鋼プロファイル上に構築されたキャビネット フレーム向けに特別に設計されています。ヒンジ本体の曲がったプロファイルは C セクションのリップに引っ掛かり、フロント プレートはドア パネル面にネジ止めされます。これは、このタイプのキャビネットで確立された取り付け方法であり、標準のフレーム プロファイルを変更する必要はありません。

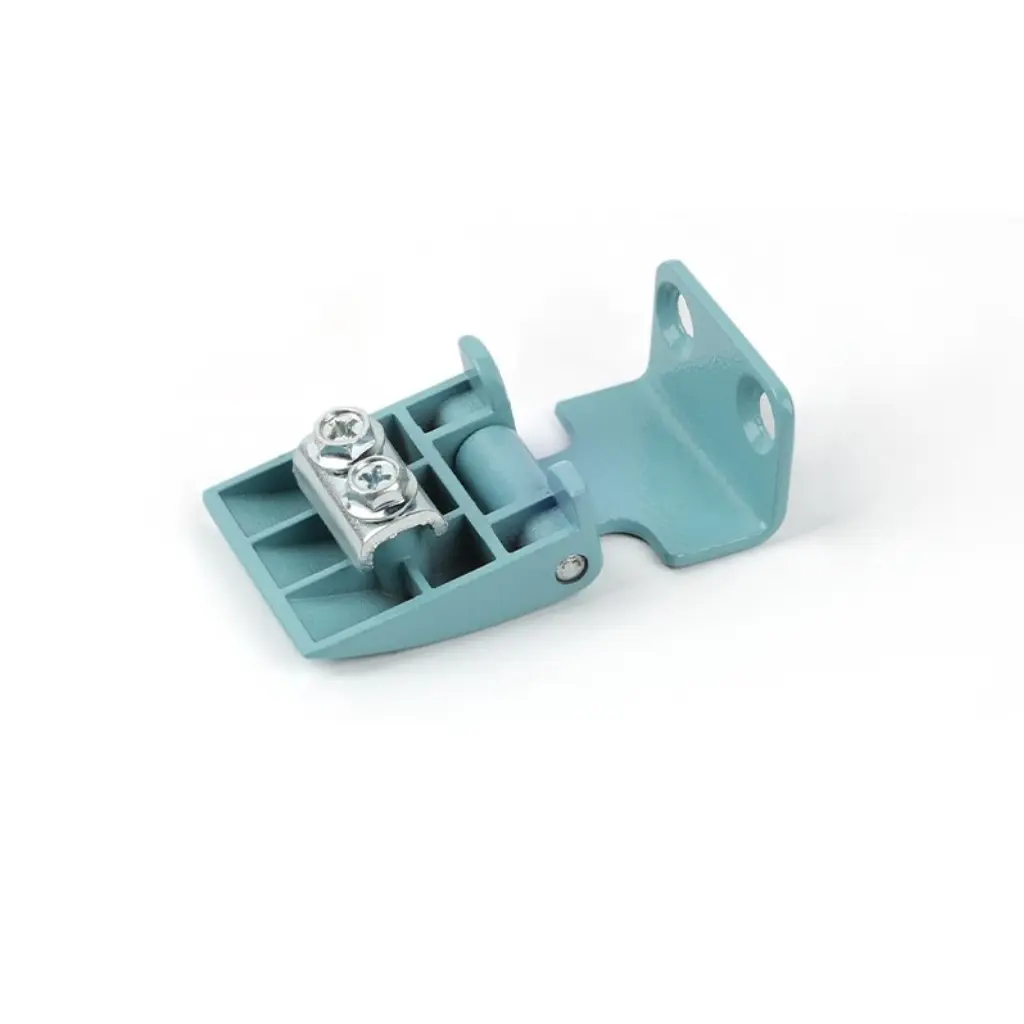

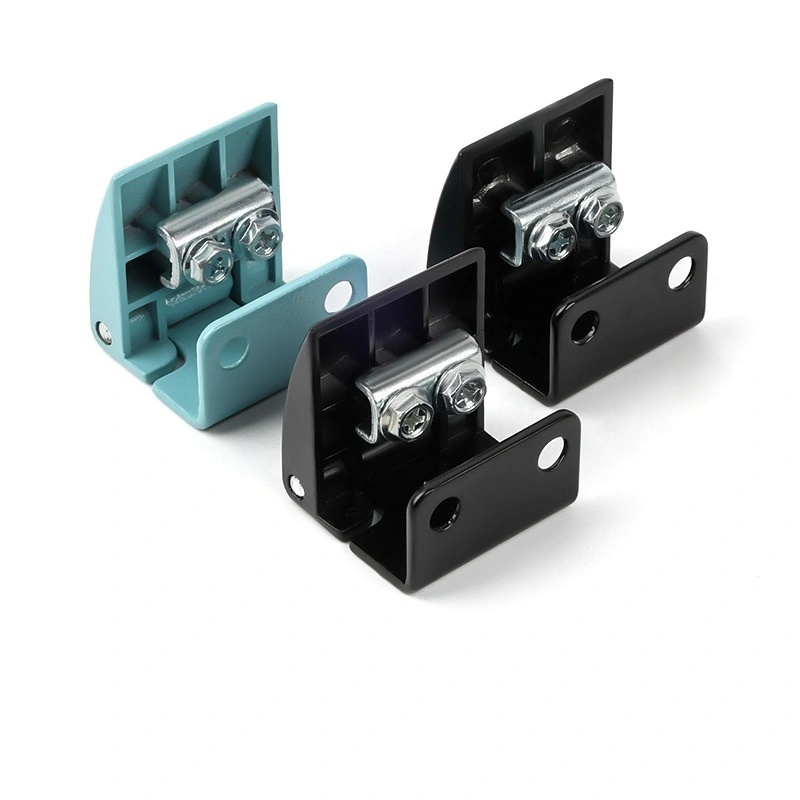

この製品は、コアの GGD および電源キャビネット アプリケーション以外にも、互換性のある C セクションまたは同様の曲がったスチール フレーム プロファイル上に構築された他の産業用エンクロージャにも適しています。サンドブルー亜鉛合金の CL233 は、キャビネットの外装に色分けされたハードウェア スキームが使用されている場合に指定されることがありますが、アルミニウム合金の CL233 バリアントは、重量が考慮されるエンクロージャの軽量オプションです。 CL803、CL901、および CL903 にわたるモデル サイズの範囲は、GGD および電源キャビネット市場におけるほとんどの標準的なフレームの深さとドア パネルの厚さが単一の製品ファミリー内でカバーされていることを意味します。

よくある質問

Q1: このヒンジ範囲にはどのようなシリーズが含まれますか?

この範囲は、CL803 (4 モデル)、CL901 (3 モデル)、CL903 (7 モデル)、および CL233 (3 バリエーション) の 4 シリーズをカバーしています。 CL233 を除き、すべて黒色の亜鉛合金です。CL233 はサンドブルーの亜鉛合金とアルミニウム合金も用意されています。

Q2: このヒンジはどのタイプのキャビネット向けに設計されていますか?

サイドマウント ベンド ヒンジは、GGD 電気キャビネット、第 2 世代および第 3 世代の配電キャビネット、引き出しキャビネット、電源エンクロージャなどの C セクション プロファイルのキャビネット フレーム用に設計されています。フラットフレームまたは溶接エンクロージャタイプを対象としていません。

Q3: このヒンジはどのように取り付けられますか?

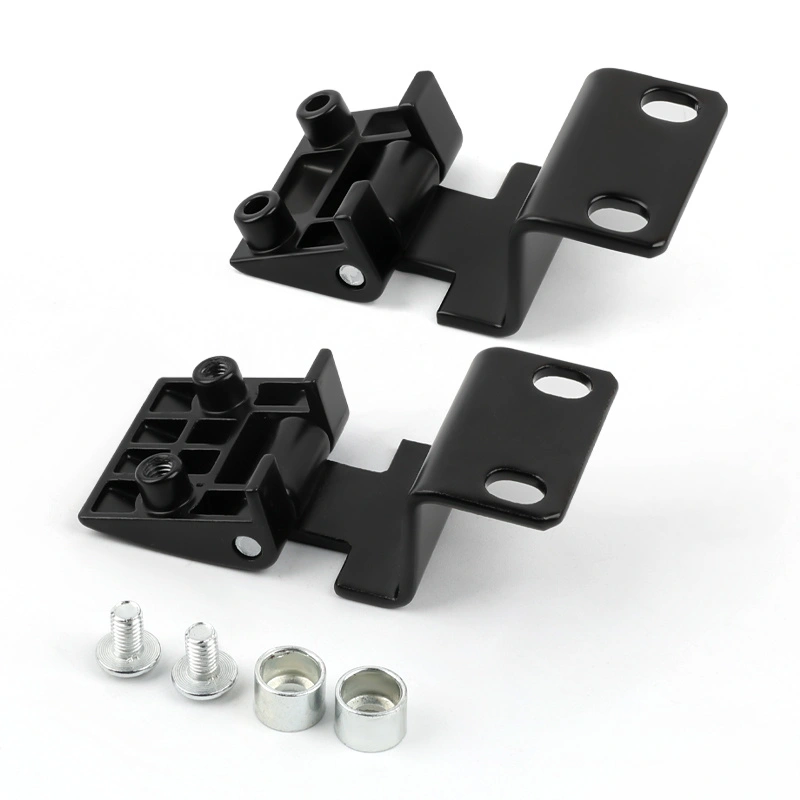

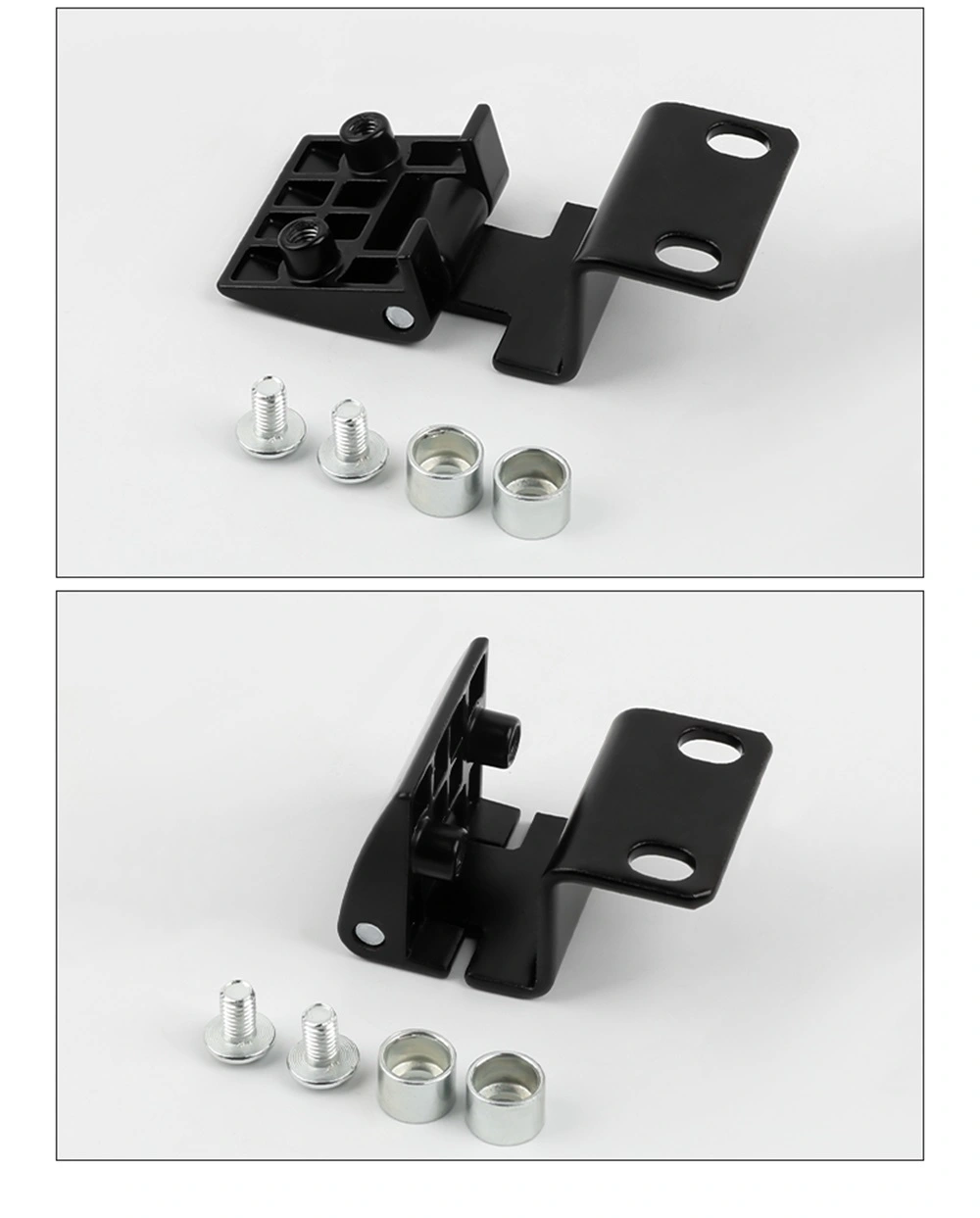

すべてのモデルはネジで取り付けられます。曲がったヒンジ本体は C セクションのフレーム リップに引っ掛かり、前面の取り付けプレートはドア パネルの面にネジで固定されます。溶接は必要ありません。

Q4: CL803、CL901、CL903シリーズの違いは何ですか?

シリーズは全体のサイズ、フレームの奥行き、取り付けプレートの構成が異なります。 CL901 モデルは全高 39.5 mm で最も背が高くなります。 CL803 モデルはよりコンパクトです。 CL903 モデルは、73.8 mm の拡張バージョンを含む、最も幅広いベース幅をカバーします。特定のフレームプロファイルとドアパネルの寸法に基づいて選択してください。

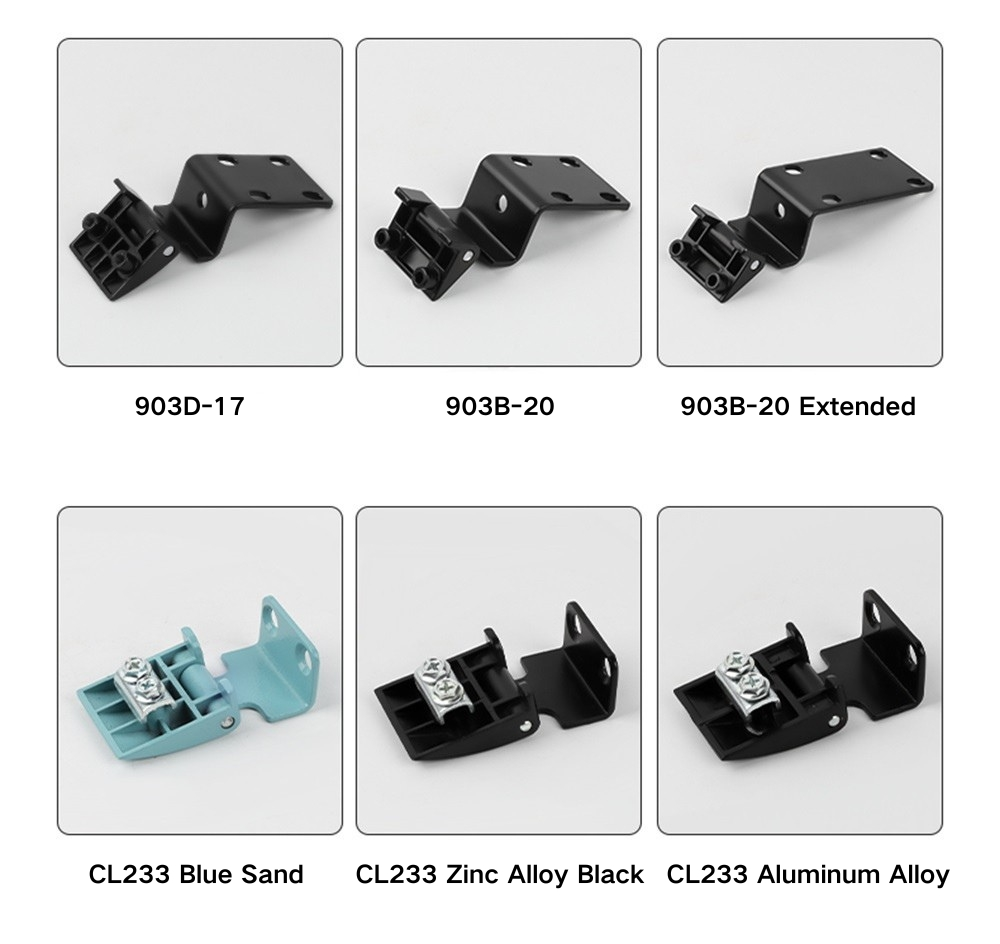

Q5: CL233は他のシリーズと何が違うのですか？

CL233 には、ブラック亜鉛合金、サンドブルー亜鉛合金、アルミニウム合金の 3 つのバリエーションがあり、カラー オプションと軽量素材の代替品を備えたこのシリーズの唯一のモデルです。フロントプレートの寸法 (39 × 20 mm) は CL803A-25 と同様です。

Q6: キャビネットに適したモデルを選択するにはどうすればよいですか?

選択は、キャビネット フレームのプロファイルの深さ、ドア パネルの厚さ、および取り付けプレートの好みによって異なります。数字の接尾辞 (-17、-20、-25) と文字の接尾辞 (A、B、D、CB、CD) はモデル指定の一部です。推奨事項については、各モデルの寸法図を参照するか、Ytai Lock にフレームの仕様を添えて問い合わせてください。

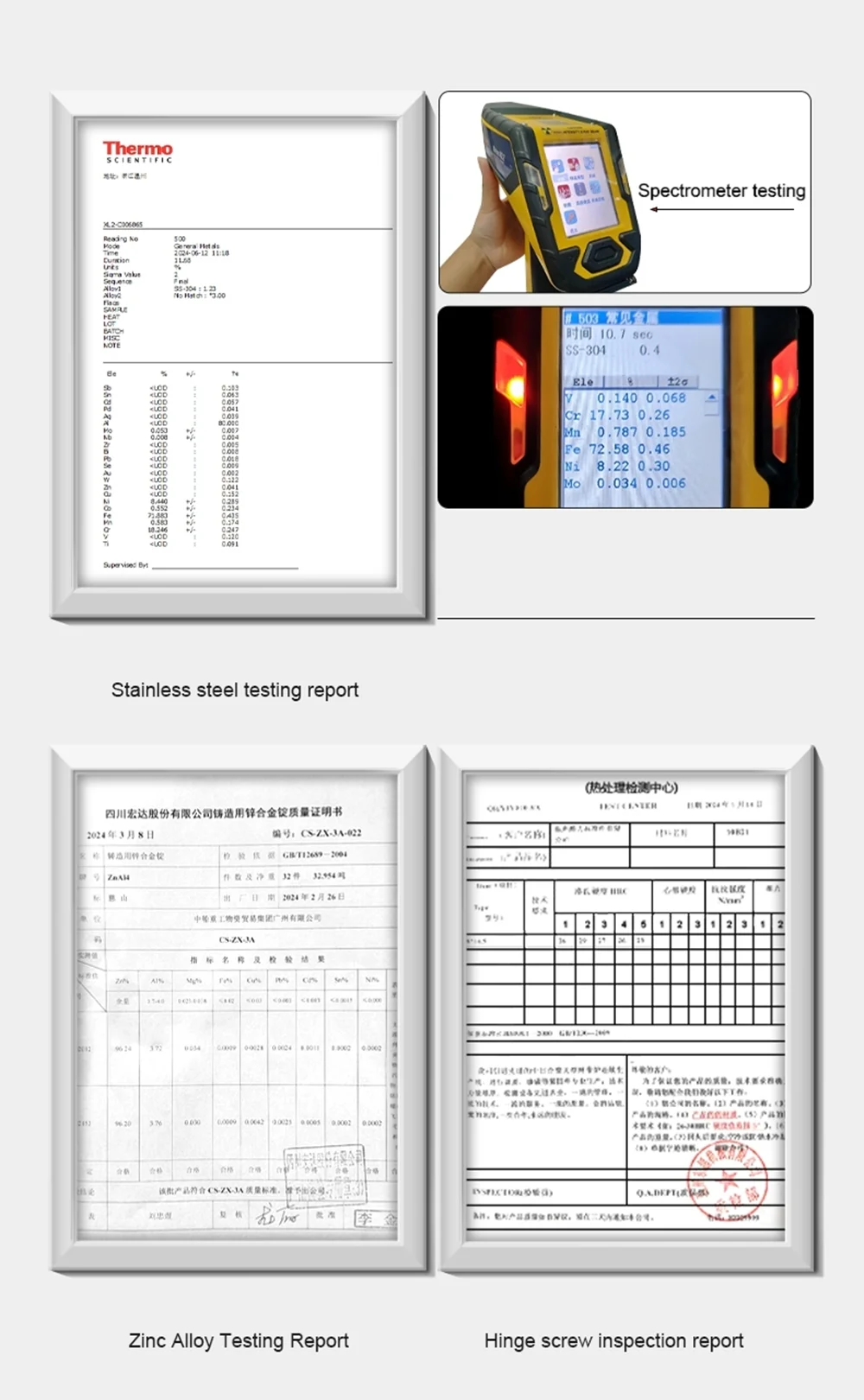

Q7: ヒンジの材質は何ですか?

ほとんどのモデルは黒色の亜鉛合金です。 CL233 には、サンドブルー亜鉛合金とアルミニウム合金も用意されています。亜鉛合金構造により、ダイカストによる優れた寸法の一貫性が得られ、標準的な屋内産業用キャビネット環境に適切に対応します。

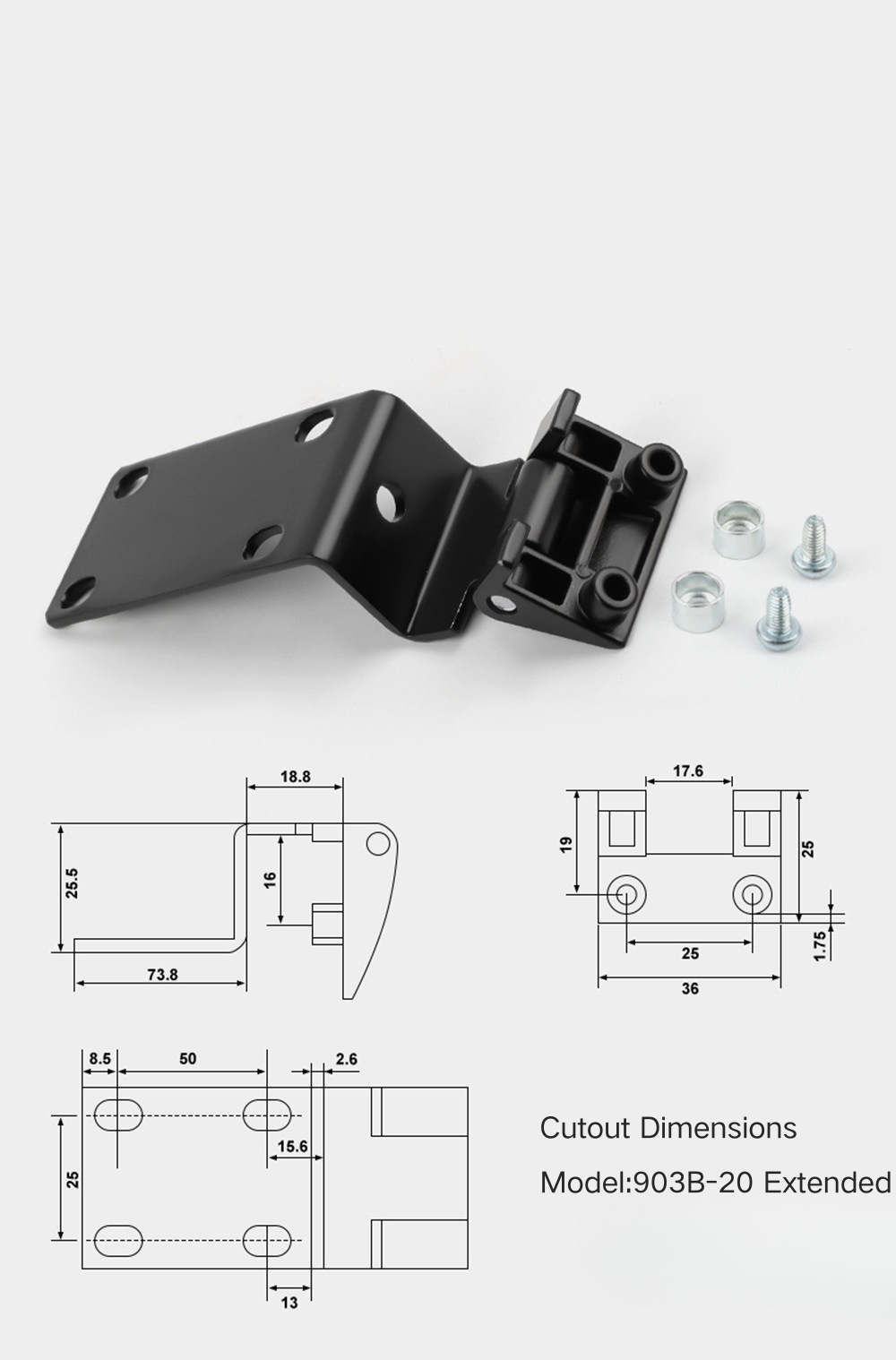

Q8: CL903B-20 Extended は、より深いフレーム プロファイルに適していますか?

はい。CL903B-20 Extended のベース幅は 73.8 mm で、標準の CL903B-20 の 48 mm よりもかなり幅が広くなります。キャビネット フレームのプロファイルで、より深い C セクションのチャネルをブリッジするために長いヒンジ ベースが必要な場合に、これは正しい選択です。
