RMU キャビネット亜鉛合金ヒンジ

Yitai Lock から RMU キャビネット ハードウェアを大量に調達しているユーザー向けに、RMU キャビネット亜鉛合金ヒンジ CL208 は 2 つの Φ8 mm バレルと Φ4 mm ピンを備えたデュアル バレル設計を採用しており、同じサイズのシングル バレル タイプよりもヒンジの耐荷重面が広くなります。全体の設置面積は 48 × 26 mm で、溶接によって取り付けられ、黒と明るいクロムの 2 つの仕上げオプションにより、RMU および開閉装置市場で最も一般的なキャビネットの表面処理がカバーされます。

構造と寸法

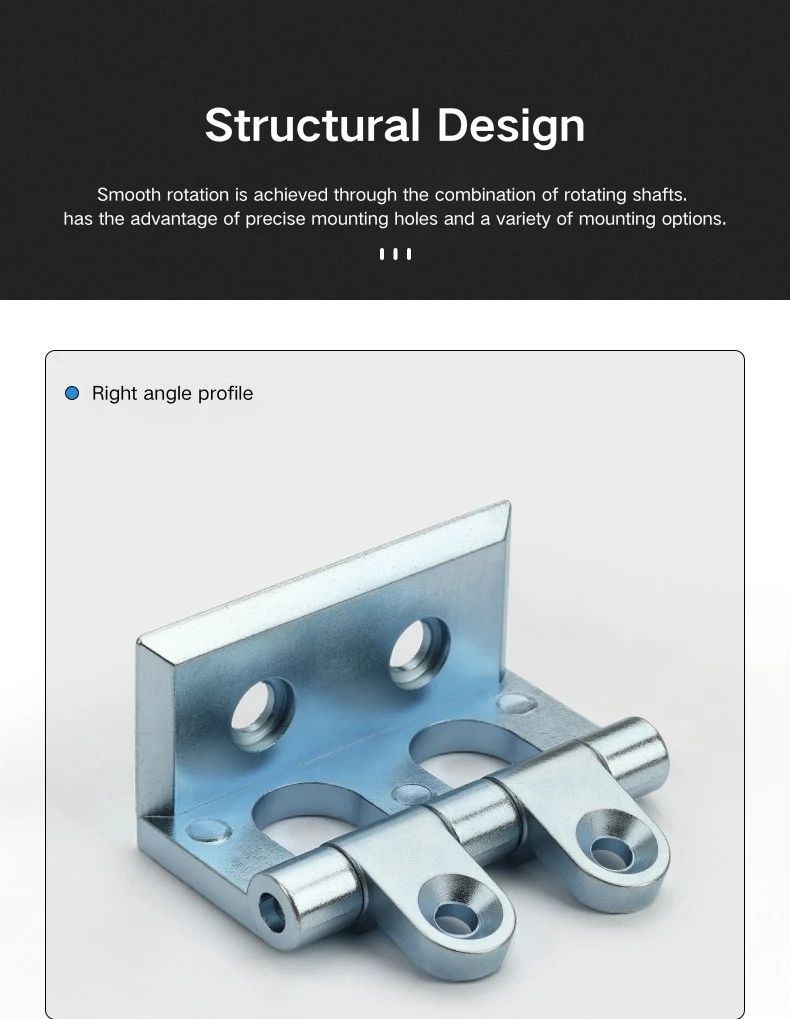

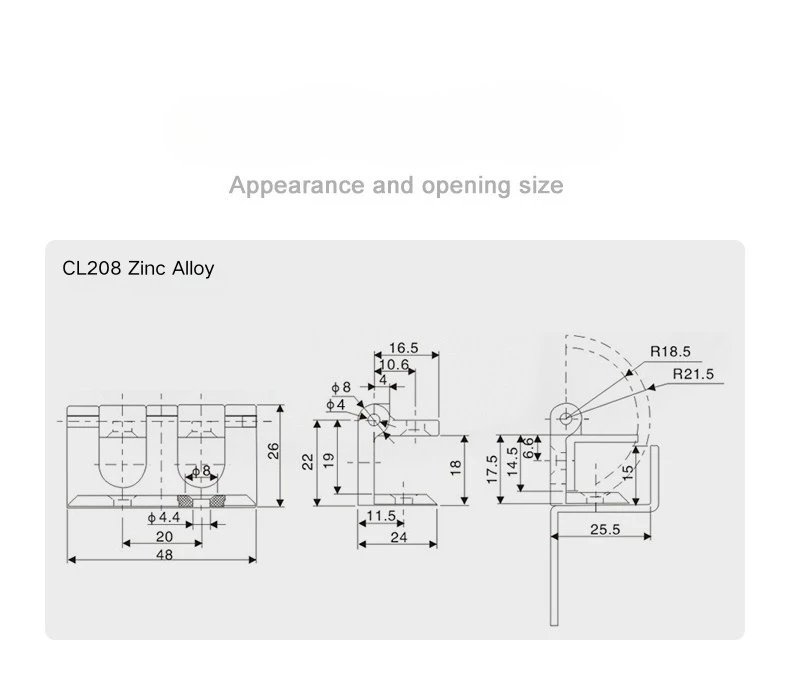

RMU キャビネット亜鉛合金ヒンジの全体寸法は幅 48 mm、高さ 26 mm、2 つの取り付けウィング間のスパンは 20 mm です。 RMU キャビネット亜鉛合金ヒンジは、1 つのナックルではなく、共通の Φ4 mm ピンに 2 つの Φ8 mm バレルを使用しています。座面が広いため、ドアの荷重がより均等に分散され、繰り返しの使用に対する耐久性が向上します。バレル アセンブリはリーフの端から 16.5 mm の位置にあり、ピンの中心は 10.6 mm です。

RMU キャビネット亜鉛合金ヒンジの側面形状は、ドア パネルのかみ合い深さが 24 mm、フレーム側のリーチが 25.5 mm です。フレーム係合セクションの高さは 22 mm、ベースは 11.5 mm、横方向のクリアランスは全高 17.5 mm、内側の段差は 14.5 mm、ピン オフセットは 6.6 mm です。この寸法は、RMU および配電キャビネットの構築に一般的なフレーム チャネルの形状と一致しています。

開口角度とドア制御

RMU キャビネット亜鉛合金ヒンジの際立った特徴は、270° の開口角度です。ほとんどの標準的なキャビネットのヒンジは、90°、120°、または 180° まで開きます。270° のスイングとは、ドアが直角または途中で止まるのではなく、キャビネットの側面に対してほぼ平らに折りたためることを意味します。 RMU およびリング メイン ユニットのアプリケーションでは、技術者が設置、メンテナンス、またはケーブル管理のために内部に遮るものなくアクセスする必要がある場合、これは大きな違いをもたらします。

RMU キャビネット亜鉛合金ヒンジの円弧半径はスイング範囲全体で R18.5 mm から R21.5 mm であり、ドアが開くときに通過するクリアランス エンベロープを定義します。これは、キャビネットのレイアウト時に考慮する価値があります。ドアが障害物なくフルスイングを完了するには、キャビネットの横に十分なスペースが必要です。

仕上げオプションとアプリケーション

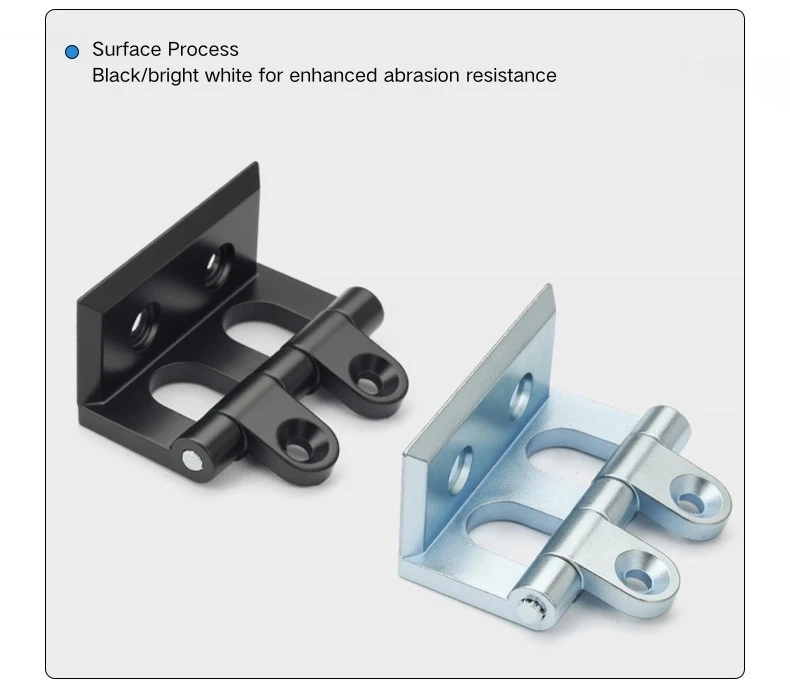

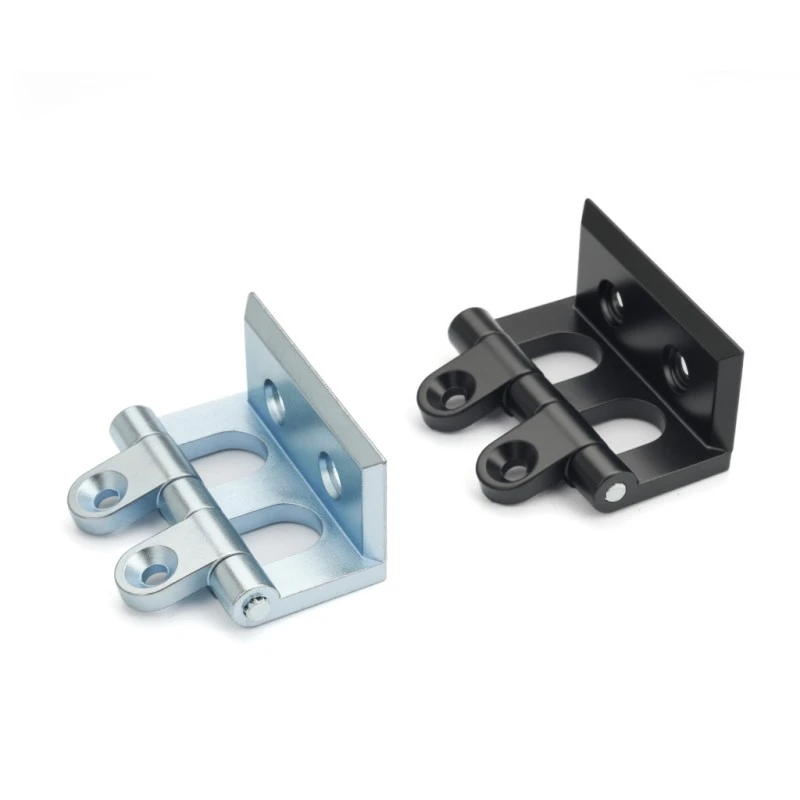

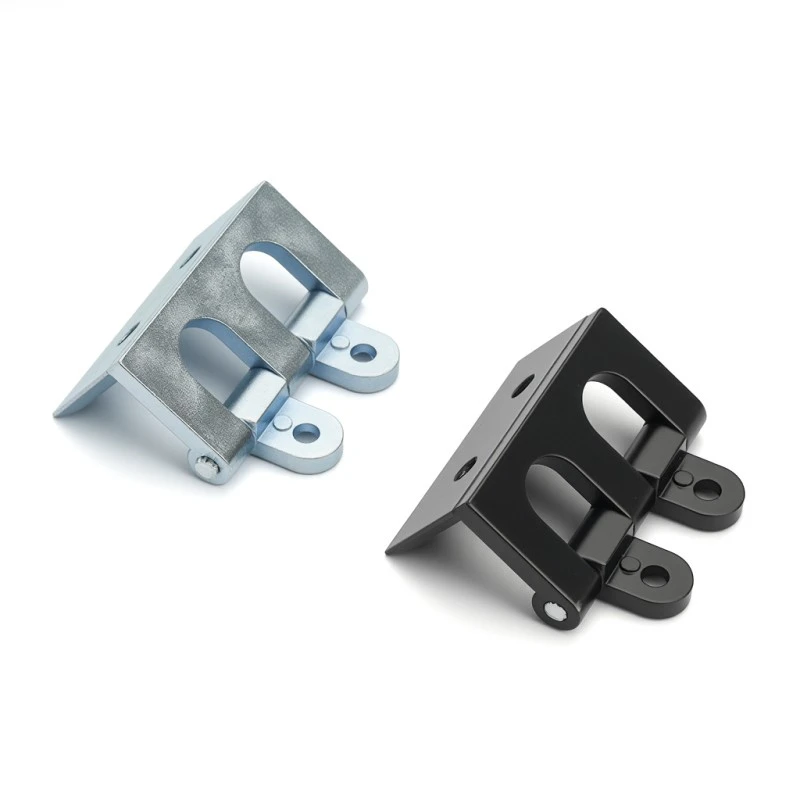

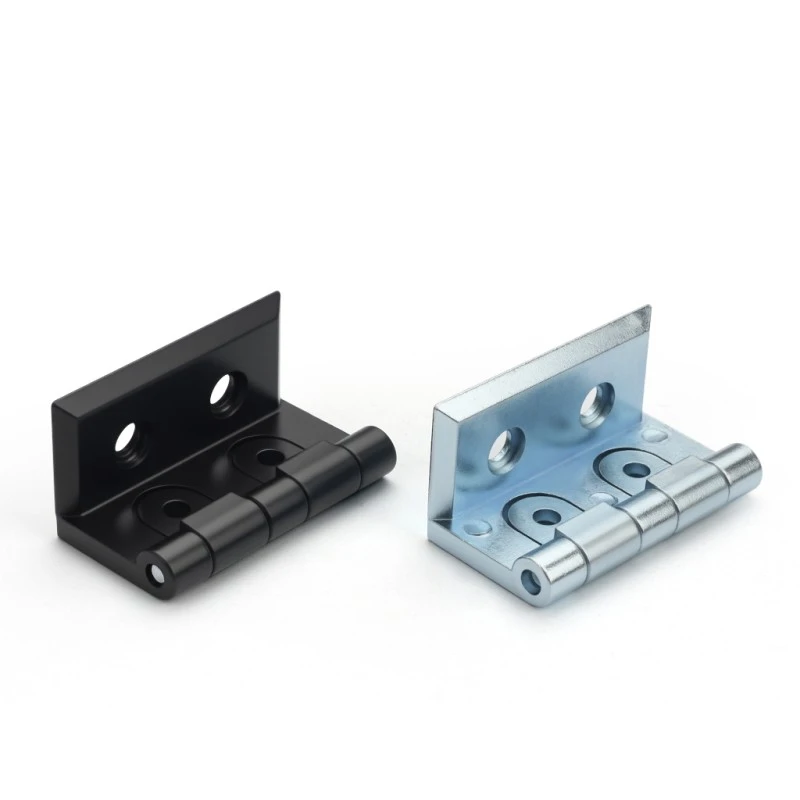

RMU キャビネット亜鉛合金ヒンジには、ブラックとブライトクロームの 2 つの仕上げがあります。黒は、ダークパウダーコーティングされたキャビネットエンクロージャに適しており、キャビネットの外装が標準的な工業用仕上げである RMU ビルドでは、より一般的な選択です。明るいクロムは、洗練された反射性の外観を与え、ヒンジ仕上げがキャビネット全体の美しさの一部となっている、明るい色のまたは装飾的なエンクロージャ パネルに適しています。

RMU キャビネット亜鉛合金ヒンジの両方の仕上げは、製造中にキャビネットのフレームに直接溶接されるため、仕上げの選択は構築段階での永続的な決定となります。亜鉛合金構造は一般的な屋内産業環境に適切に対応し、ダイキャストボディは生産バッチ全体で一貫した寸法精度を提供します。これは、ヒンジが複数のキャビネットユニットにわたって嵌合フレームチャネルと正確に並ぶ必要がある場合に役立ちます。

よくある質問

Q1: CL208 ヒンジの開き角度はどれくらいですか?

CL208 は 270° まで開くため、ドアが平らな状態を超えてスイングし、キャビネット フレームに沿ってほぼ完全に折り返すことができます。これが、内部への完全なアクセスが通常の要件である RMU およびリング メイン ユニット キャビネットに指定されている主な理由です。

Q2: CL208 の全体の寸法はどれくらいですか?

CL208 亜鉛合金キャビネット ヒンジは幅 48 mm、高さ 26 mm、取り付けウィング間の内側スパンは 20 mm です。フレーム側のリーチは 25.5 mm、ドア パネルの嵌合深さは 24 mm です。

Q3: CL208はどのように設置されますか?

CL208 は溶接ヒンジです。製造中に溶接によってキャビネットのフレームとドア パネルに固定されます。このモデルにはネジ取り付けオプションはありません。

Q4: どのような仕上げオプションが利用可能ですか?

CL208 には黒色亜鉛合金と光沢のあるクロム亜鉛合金があります。黒は、濃い色または粉体塗装されたエンクロージャの標準的な選択肢です。明るいクロムは、軽量または装飾的なキャビネットの仕上げに適しています。

Q5: CL208 はどのタイプのキャビネット向けに設計されていますか?

CL208 は主にリング メイン ユニット キャビネット用に設計されており、配電ボックス、産業用制御キャビネット、開閉装置エンクロージャにも使用されます。 270°の開口角度は、完全なドアのクリアランスが機能要件となる RMU 用途に特に適しています。

Q6: 270°のドアスイングにはクリアランスが必要ですか?

はい。ドアはR18.5～R21.5mmの円弧を描きながら開きます。キャビネットのレイアウトの際、ドアが隣接する構造物や機器にぶつからずにフルスイングできるように、キャビネットの横に十分なスペースがあることを確認してください。

Q7: CL208 はステンレス鋼で入手できますか?

CL208 は現在、亜鉛合金のみで、黒色および明るいクロム仕上げで入手可能です。ステンレス製キャビネット ヒンジ オプションの場合は、用途に応じて Ytai Lock シリーズの他のモデルの方が適している場合があります。
