開閉装置ドアヒンジ

開閉装置キャビネット、配電ボックス、または制御エンクロージャ用の取り外し可能な隠しヒンジの購入を検討している場合は、Yitai Lock の開閉装置ドアヒンジが炭素鋼と 304 ステンレス鋼で入手可能で、各材質の 2 つの取り付け穴構成 (丸穴と長穴) が用意されています。ヒンジ本体はドア面ではなくキャビネットフレームチャネルの内側に配置されているため、ドアを閉めたときに外装がきれいに保たれ、金具が不要になります。全高 108 mm、バレル Φ6 mm で、配電盤や配電盤の設置に通常必要となる通常のドアサイクル用に設計されています。

お問い合わせを送信

製品説明

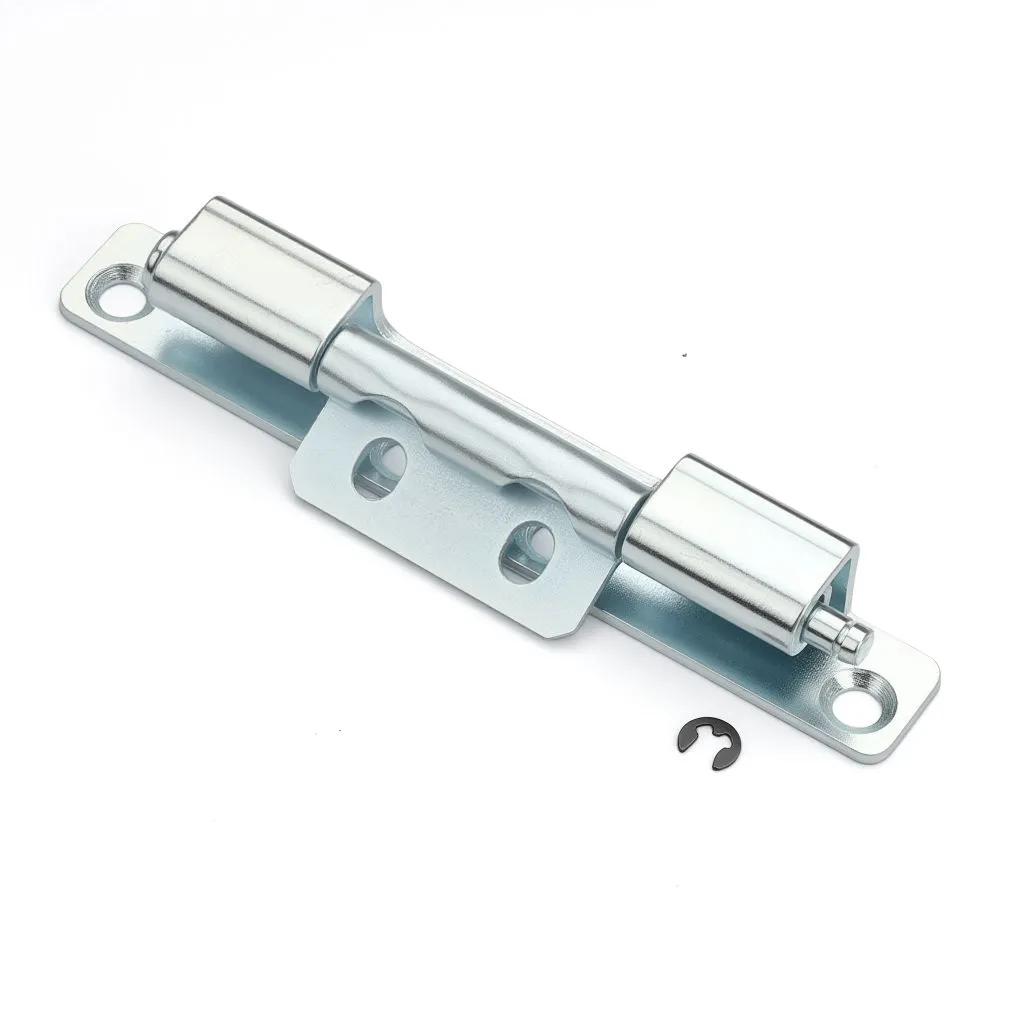

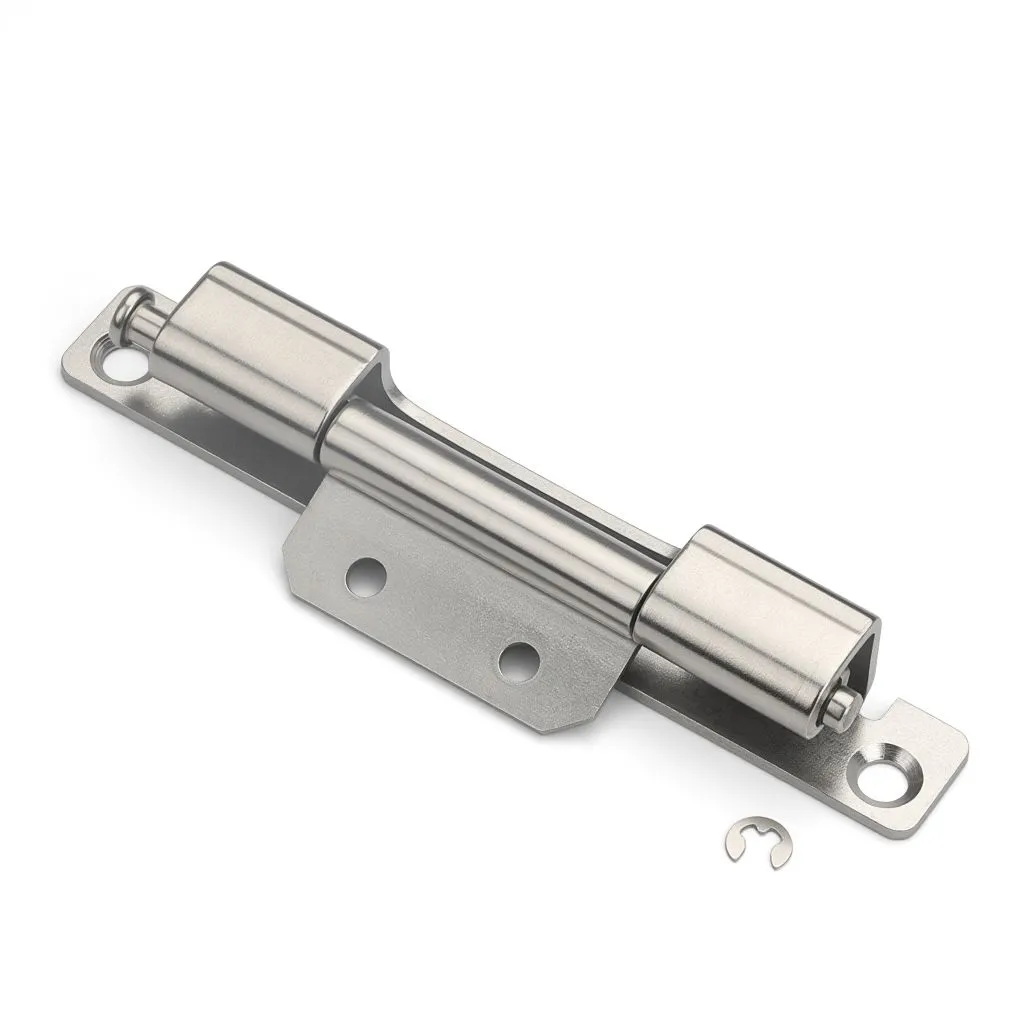

Yitai Lock から取り外し可能なキャビネットヒンジを大量に調達している場合、スイッチギアドアヒンジ CL186 を使用すると、ヒンジに関するその他の点を変更することなく、取り付けウィングを丸穴と長穴から選択できます (同じボディ、同じバレル、同じフレームチャネル寸法)。長穴バージョンでは、取り付け中にネジを完全に締める前に位置調整ができるため、ドアの位置を正確に調整する必要がある場合に便利です。どちらのバージョンも同じ固定ポイントを使用してネジで取り付けられ、炭素鋼とステンレス鋼からお選びいただけます。

製品型式	CL186シリーズヒンジ
オプションの材料	炭素鋼/ステンレス鋼

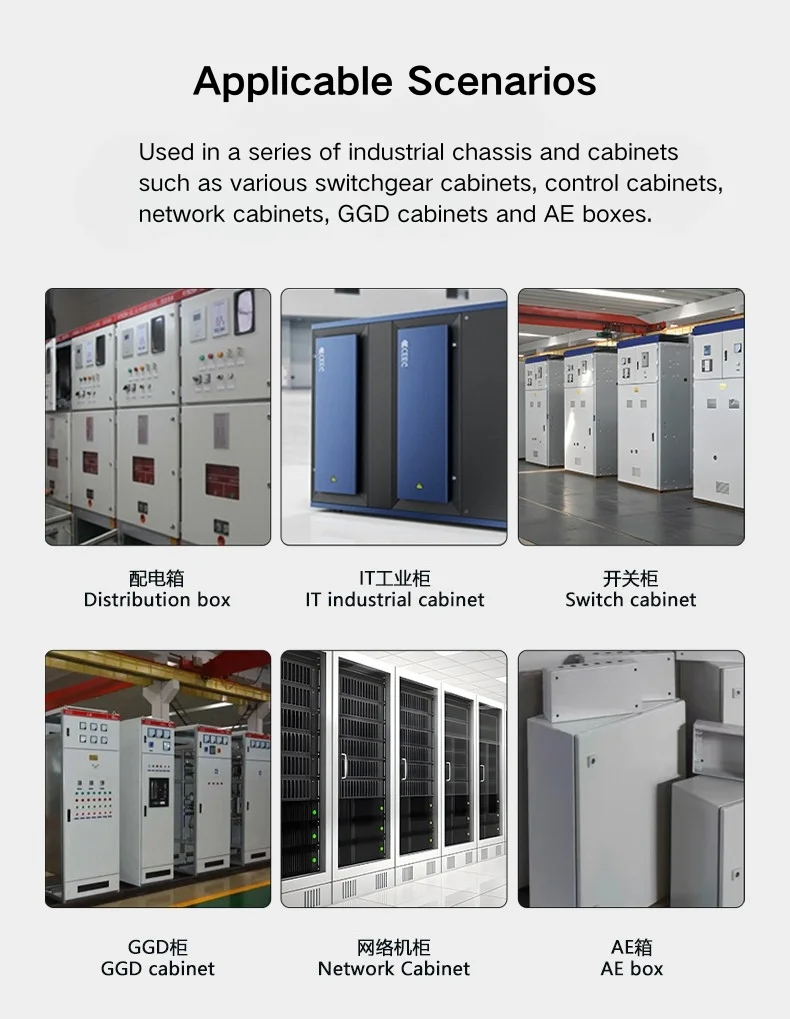

使用法	さまざまなタイプのスイッチキャビネット、コントロールボックスなどに適しています

モデルのオプションと穴の構成

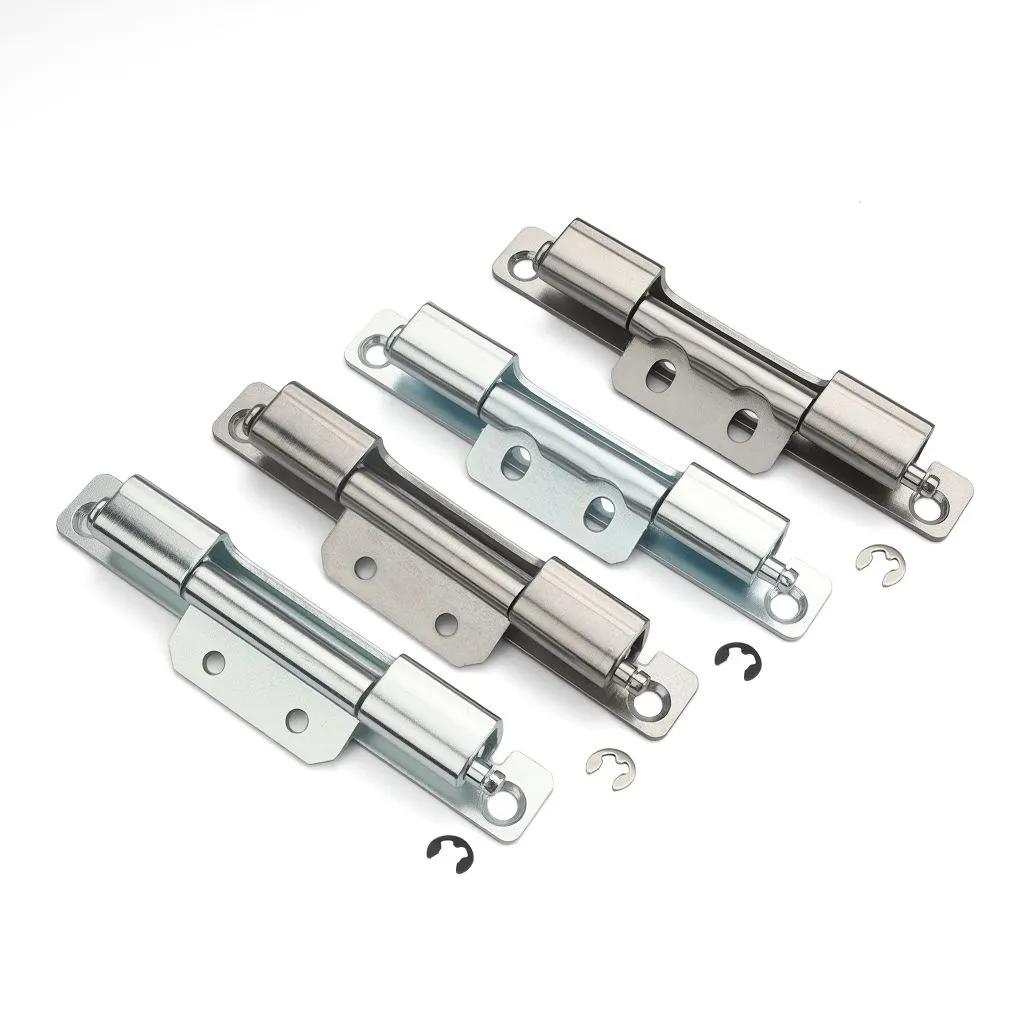

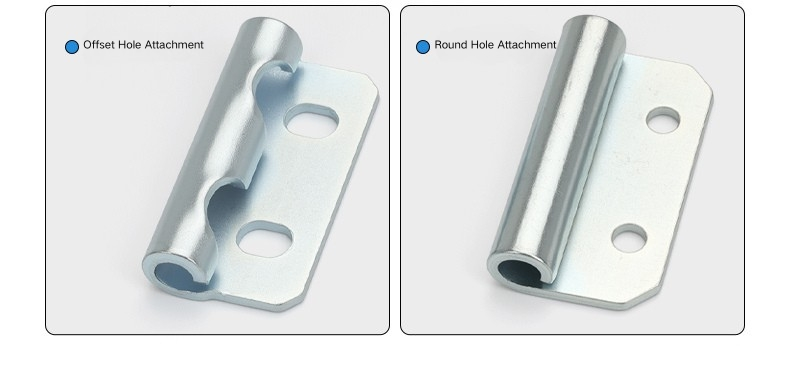

スイッチギアドアヒンジには、炭素鋼の丸穴、ステンレス鋼の丸穴、炭素鋼の長穴、ステンレス鋼の長穴の 4 つのバリエーションがあります。構造寸法は 4 つすべてで同じです。唯一の違いは、翼の取り付け穴の形状です。ネジで締めると、丸い穴がヒンジを設定位置に固定します。長穴は、最終的に締める前にヒンジの位置をずらす余地を与えるため、シールやフレームのリップに対して慎重に位置合わせする必要があるドアを取り付けるときに役立ちます。

このユニットの丸穴と長穴のどちらを選択するかは、設置ワークフローによって決まります。ドアの位置がわかりやすく、生産工程全体で一貫している場合は、丸い穴でも問題ありません。ユニット間でフレームの形状にばらつきがある場合、または最初の取り付け後にドアを調整する必要がある場合、長穴バージョンを使用すると、そのプロセスが大幅に面倒になります。

構造と寸法

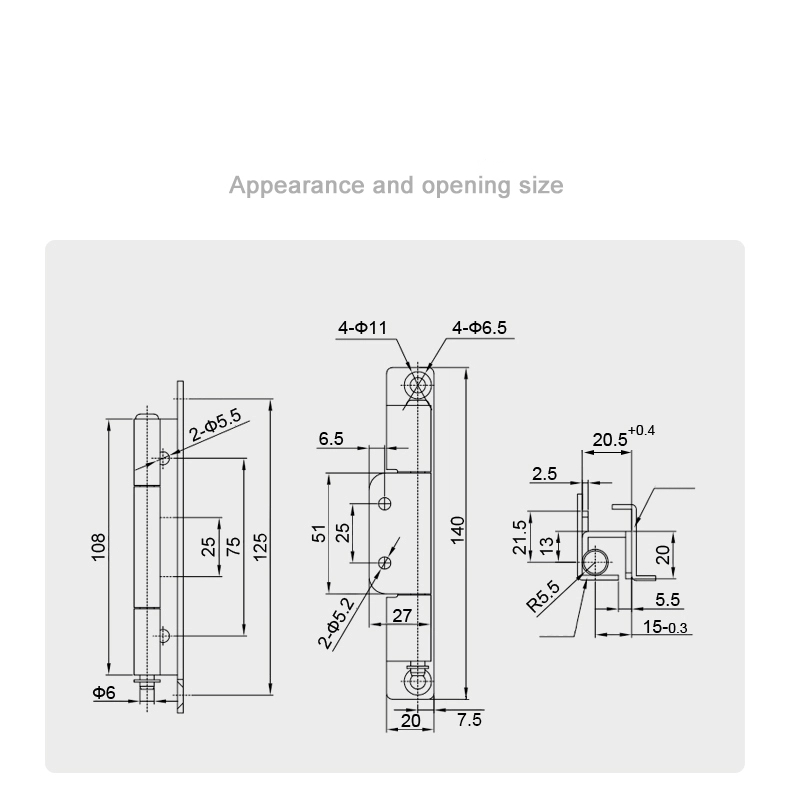

ドアヒンジの全高は 108 mm、本体全長は 125 mm です。取り付け翼間の内側のスパンは 75 mm、バレルの中央部分は 25 mm です。バレル径はΦ6mm、取付翼高さ140mm、ベース幅20mmです。翼の穴間隔は中心51mmと25mmで、側面にはΦ5.5mmの固定穴が2つあります。

スイッチギアドアヒンジのフレームチャネルの係合は、幅 20.5 mm (許容差 +0.4 mm)、深さ 15 mm (許容差 -0.3 mm)、バレルシート半径 R5.5 mm です。側面プロファイルは、総係合高さ 21.5 mm、内部接触深さ 13 mm、横方向オフセット 5.5 mm を示し、チャネル入口で 2.5 mm の段差があります。これらの寸法は、ヒンジが動作するように設計されているフレームチャネルの形状を定義します。注文する前にキャビネットのフレーム仕様を確認する価値があります。

材質と表面処理

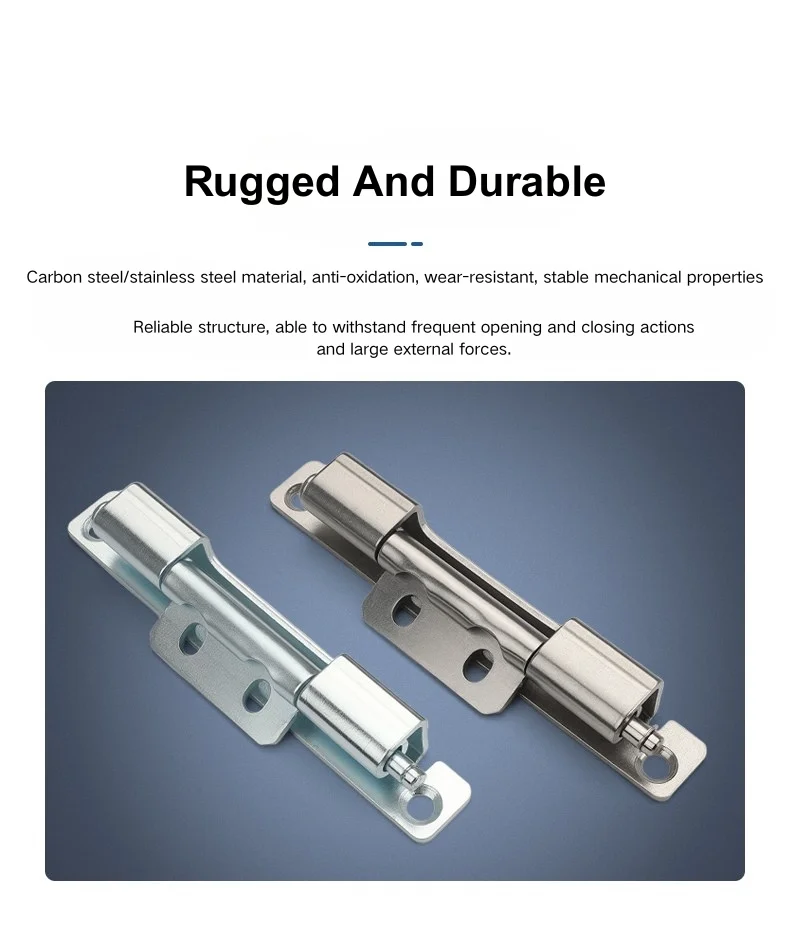

スイッチギアドアヒンジは、亜鉛メッキ炭素鋼と 304 ステンレス鋼からお選びいただけます。炭素鋼バージョンは、標準的な屋内エンクロージャ環境、つまり、腐食への曝露が少ない、乾燥した空間または気候制御された空間にある配電盤、制御パネル、機器キャビネットなどに適しています。これは、設置環境が予測可能な大量のキャビネットを構築する場合に、よりコスト効率の高いオプションです。

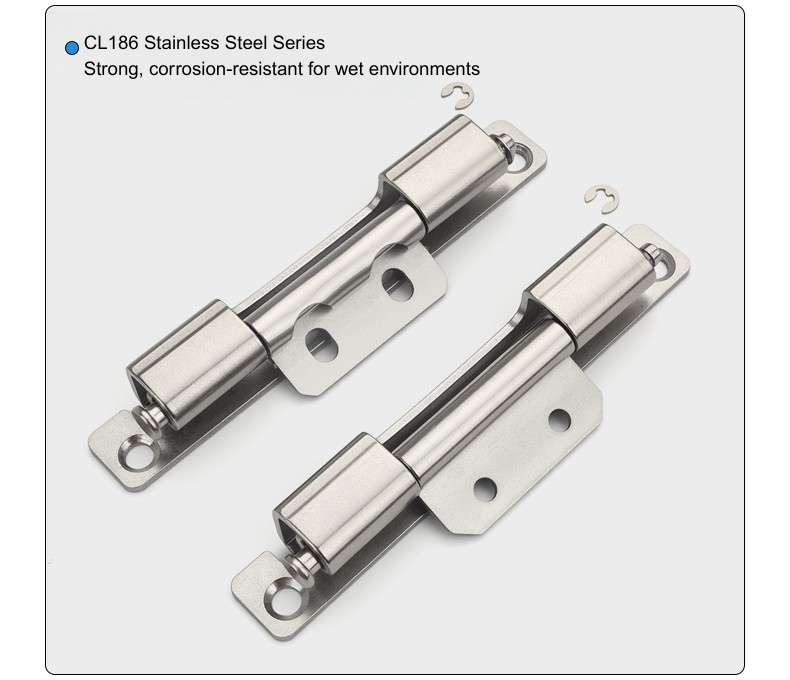

ステンレス鋼のドアヒンジは、屋外の開閉装置、湿気の多いユーティリティルーム、海岸沿いの設備、または耐用年数にわたって筐体が湿気にさらされる用途に最適です。ステンレスは、厳しい条件下でも亜鉛メッキ鋼板よりも優れた外観を維持できるため、キャビネットの仕上げ規格ですべてのハードウェアにわたって一貫した表面外観が求められる場合にも指定される傾向があります。
