産業用キャビネット用トリプルベンドヒンジ

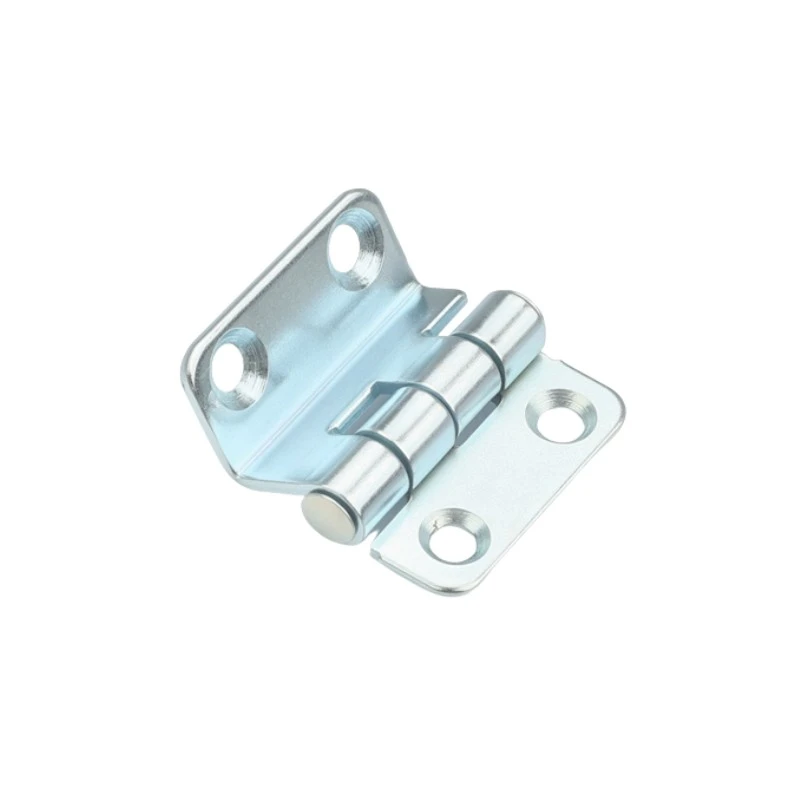

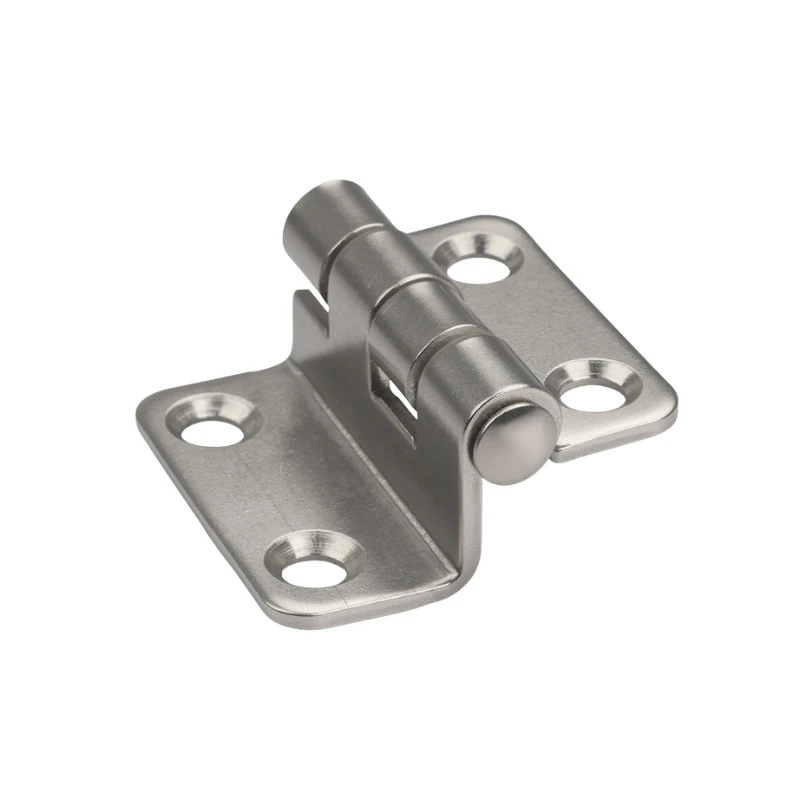

Yitai Lock から工業用キャビネットのヒンジを卸売している方は、工業用キャビネット用トリプルベンド ヒンジ CL252 が 38 × 37 mm の 1 サイズのみであることがわかります。フルサイズのヒンジでは場違いに見える小型のエンクロージャのドアに十分コンパクトです。トリプルベンド形状により、各リーフに階段状のプロファイルが与えられ、ドアが揺れたときにヒンジがドアの端やフレームの縁を引っかかることなく通過できるようになります。 Φ5 mm バレルは 3 つのナックルすべてを貫通しており、通常のドアサイクリングでもピボットを安定に保ちます。

構造と寸法

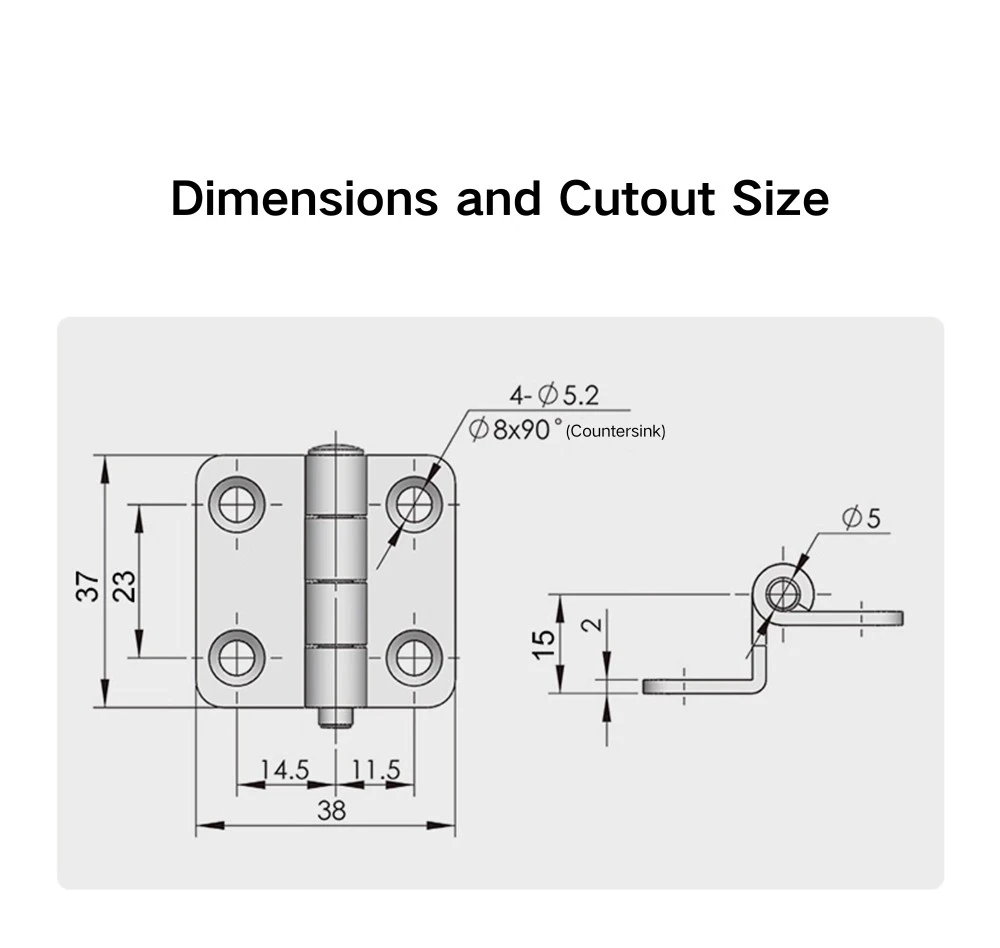

産業用キャビネット用トリプルベンド ヒンジは、全体の幅が 38 mm、高さが 37 mm、中央のナックル スパンが 23 mm です。 2 つのリーフは非対称で、幅の広い方のリーフは 14.5 mm、狭い方のリーフは 11.5 mm です。これは、ヒンジの側を交換しないとドアとフレームの間でヒンジを反転できないことを意味します。バレル径はΦ5mm、側面形状は全高15mm、屈曲部に2mmの段差を設けたオフセット形状となっています。

産業用キャビネット用トリプルベンド ヒンジの各リーフには、直径 Φ5.2 mm、Φ8×90°の皿穴の 2 つの取り付け穴があり、合計 4 つの固定点があります。皿頭のプロファイルにより、皿ネジがリーフの表面と同一面に収まるようになっているため、取り付け後にヒンジ面にハードウェアが突き出ることはありません。ネジの長さは、取り付け場所のドアパネルとフレームの厚さに基づいて選択する必要があります。

表面処理と材質

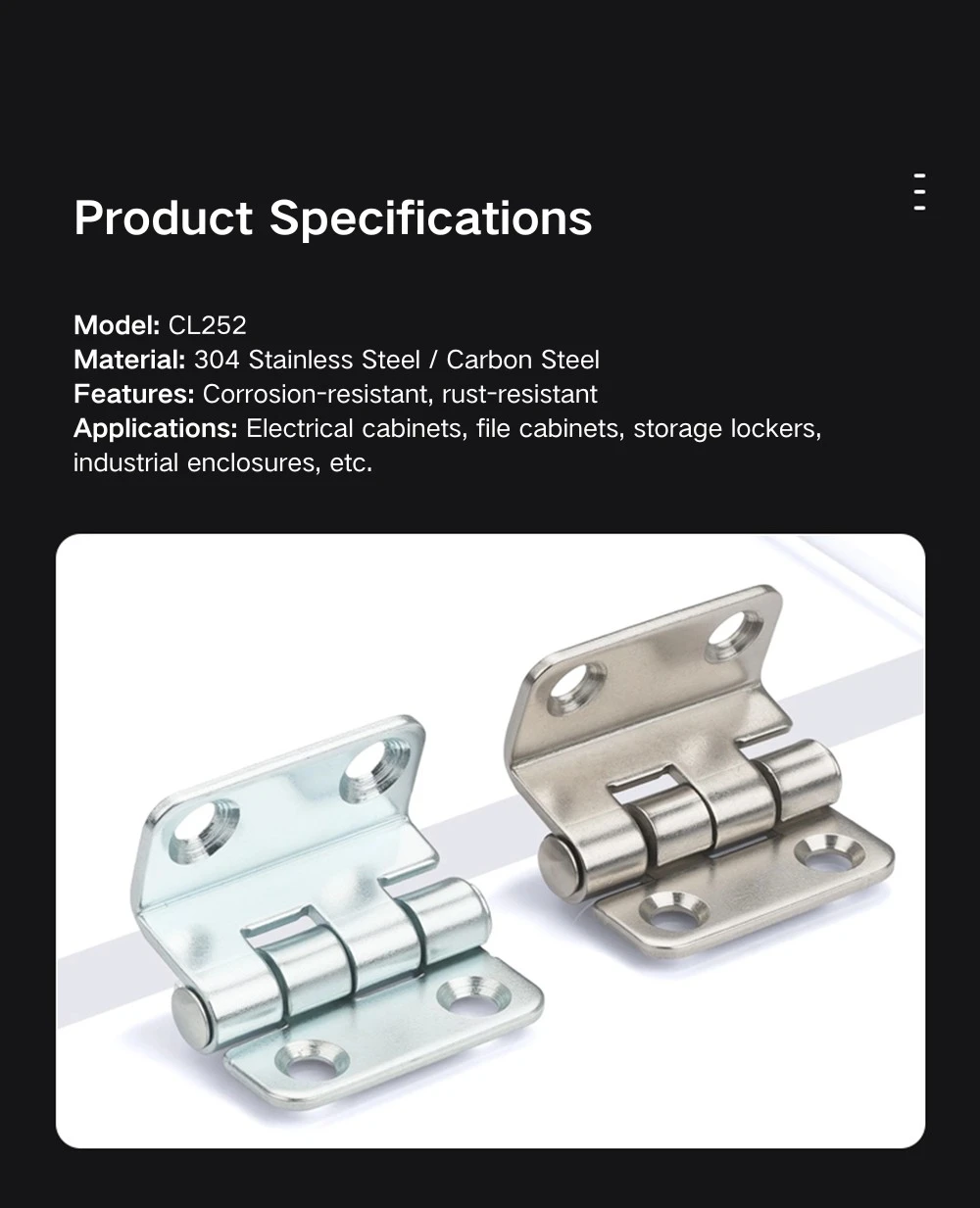

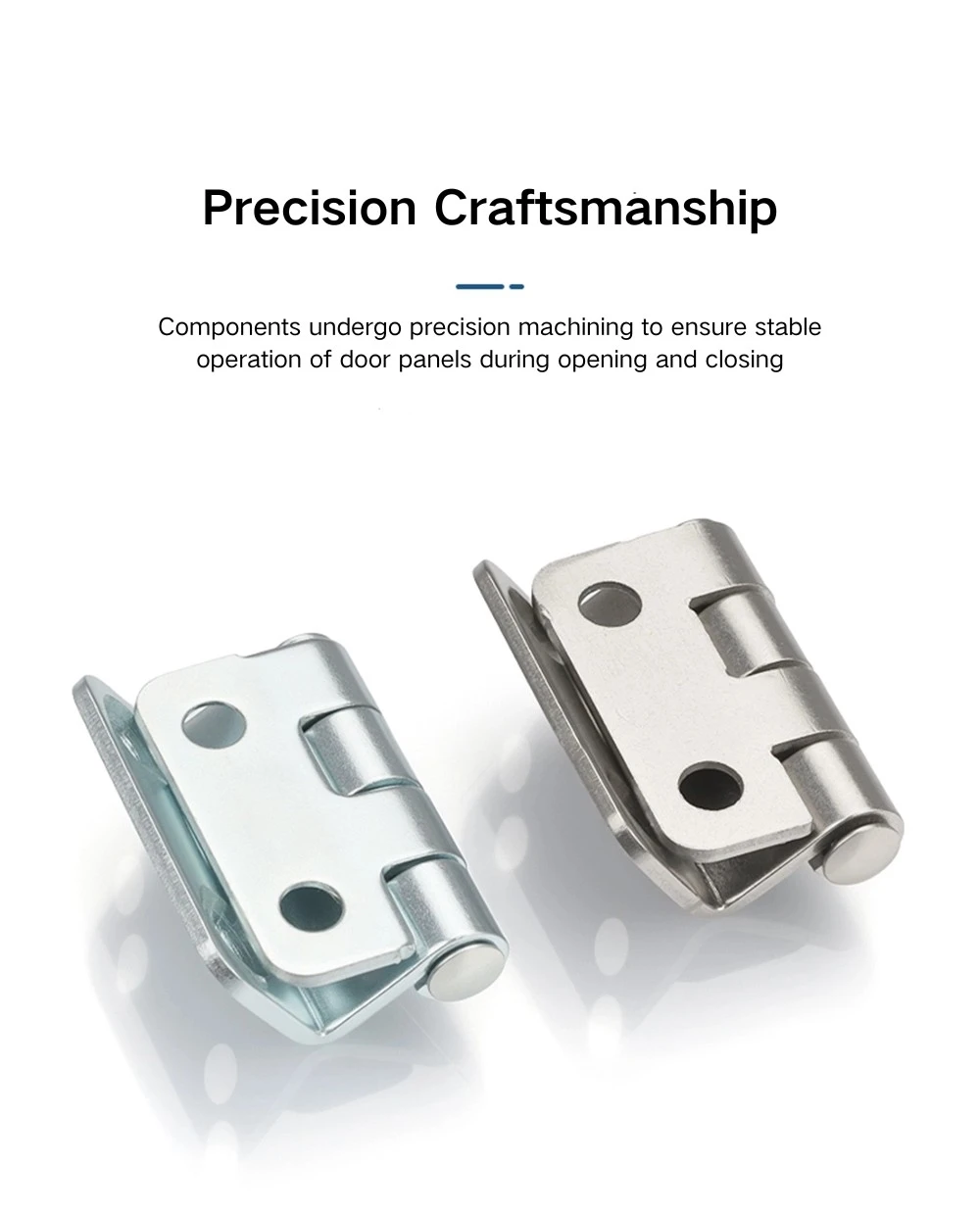

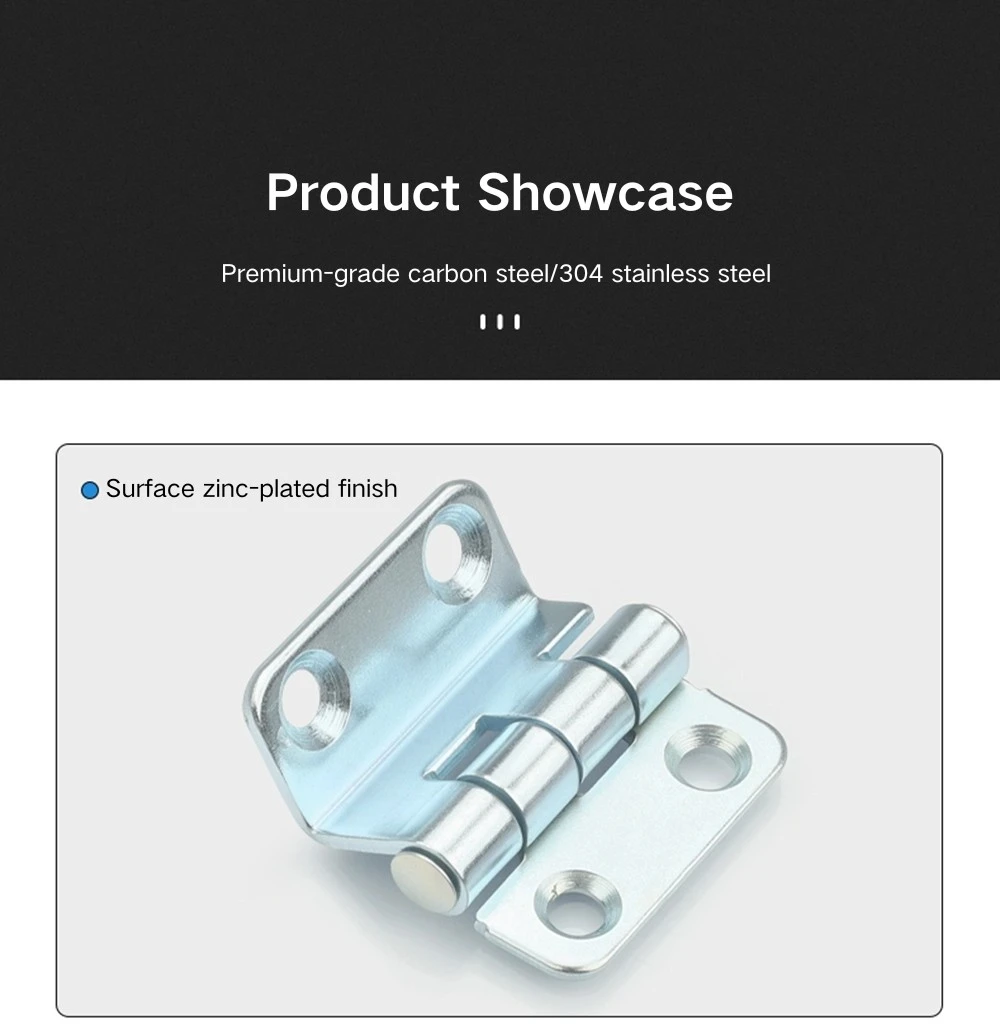

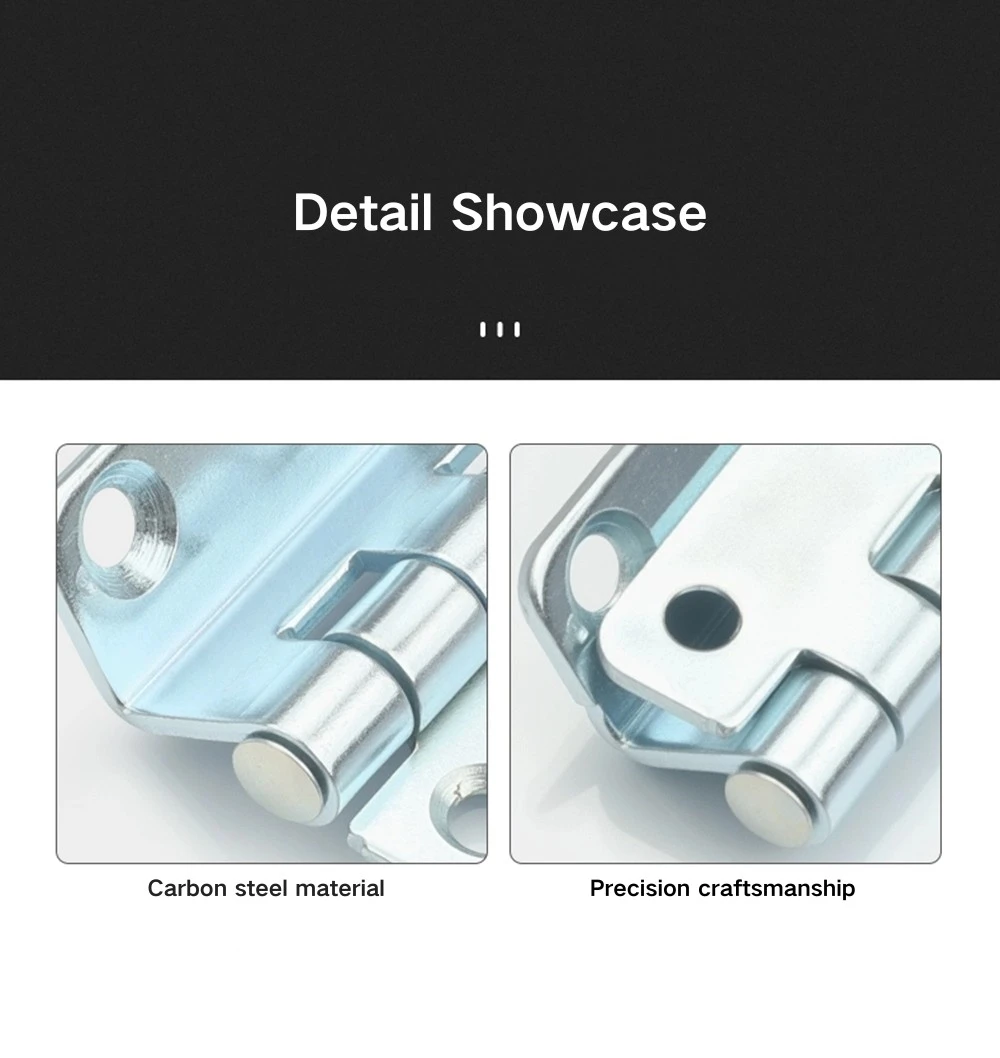

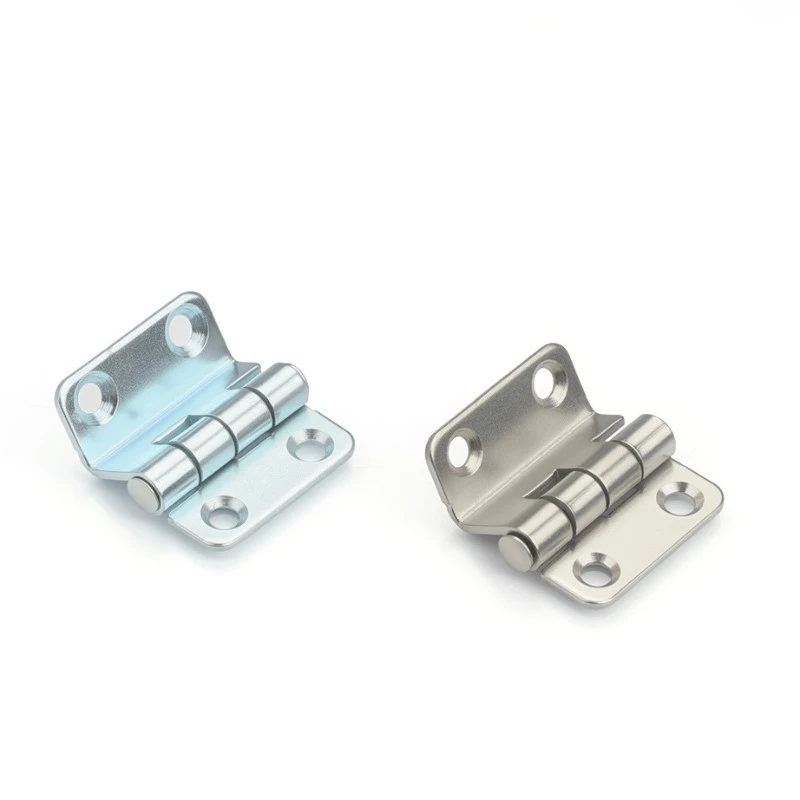

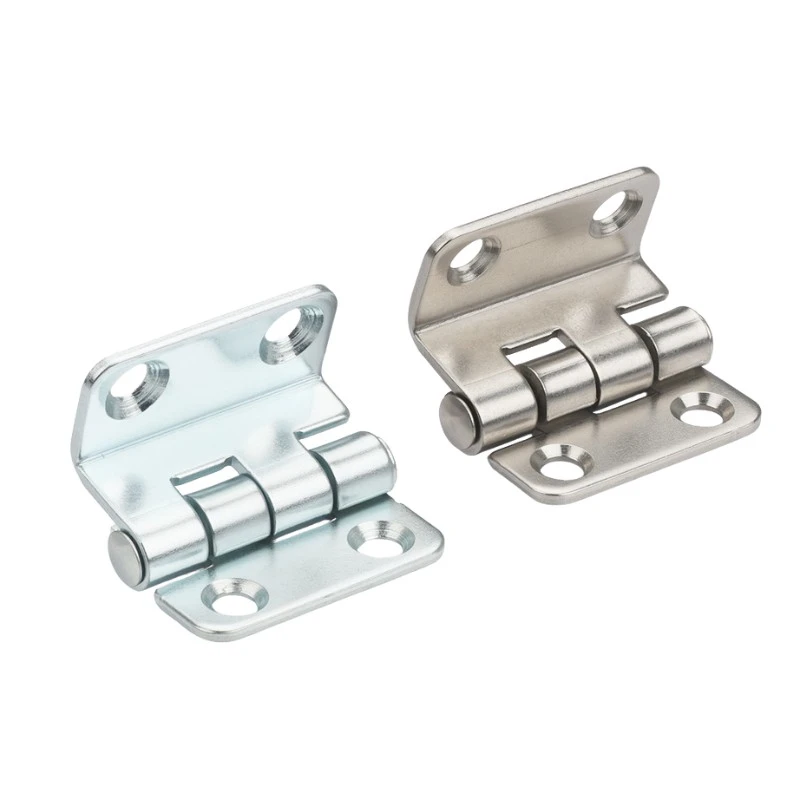

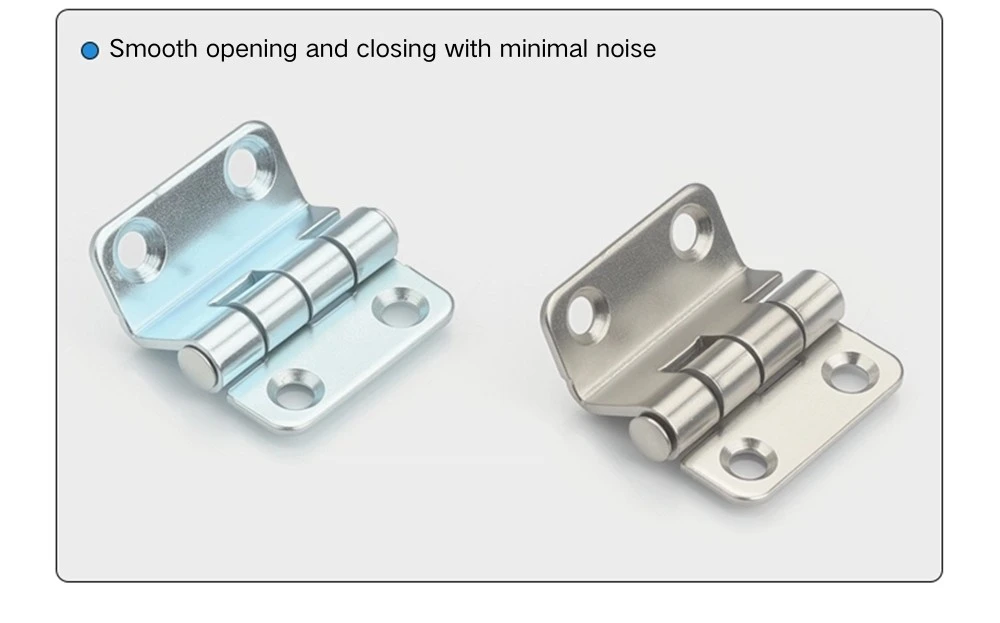

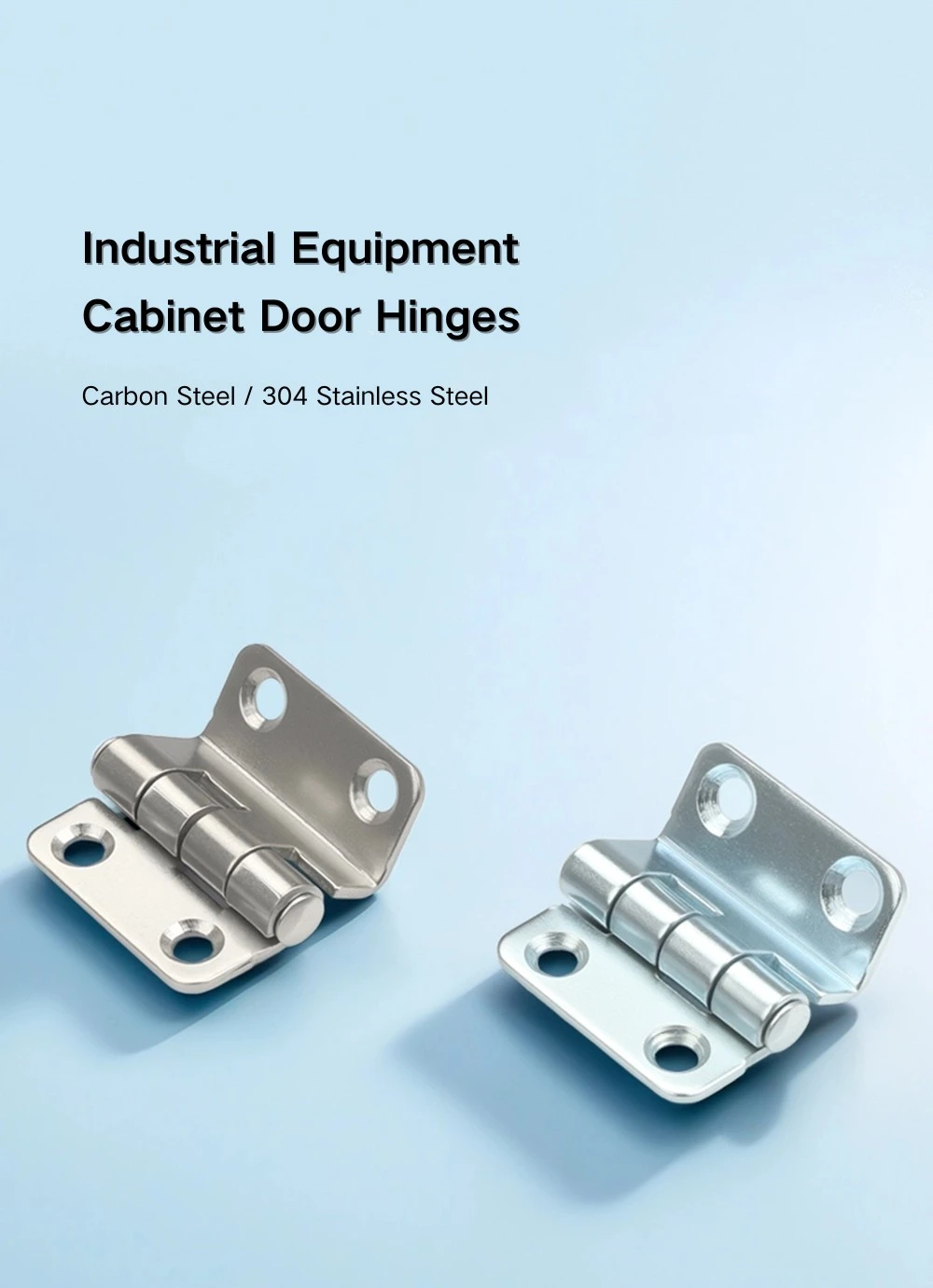

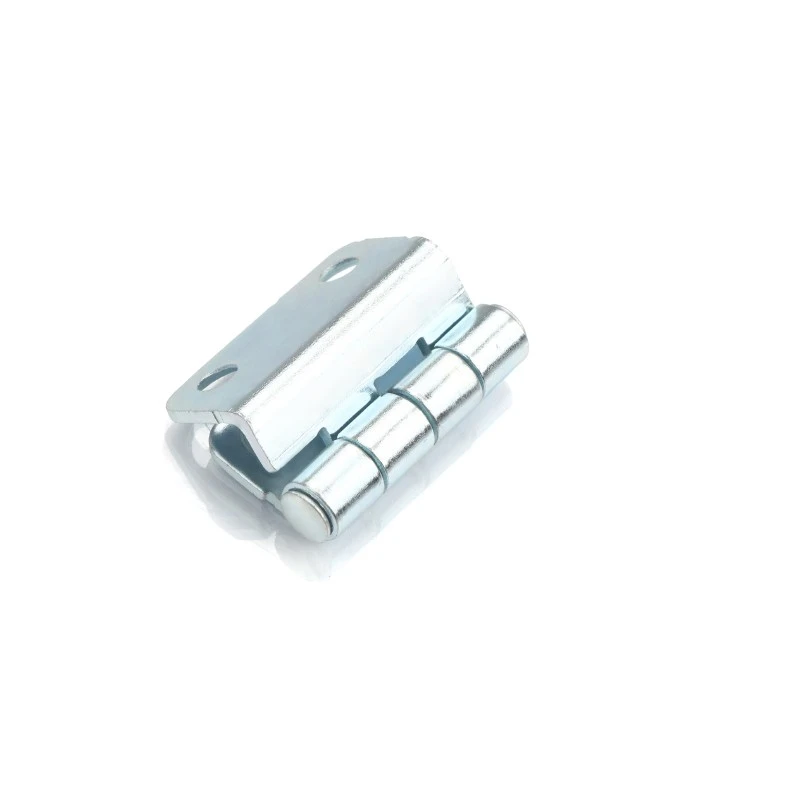

産業用キャビネット用トリプルベンド ヒンジは、2 つの材質オプションからお選びいただけます。炭素鋼バージョンには亜鉛メッキ仕上げが施されており、標準的な屋内エンクロージャ環境（乾燥したスペースまたは温度管理されたスペースの配電盤、制御パネル、および機器キャビネット）に腐食保護を提供します。これは、コストと腐食要件の両方が中程度である一般的な産業用キャビネット用途でより一般的な選択です。

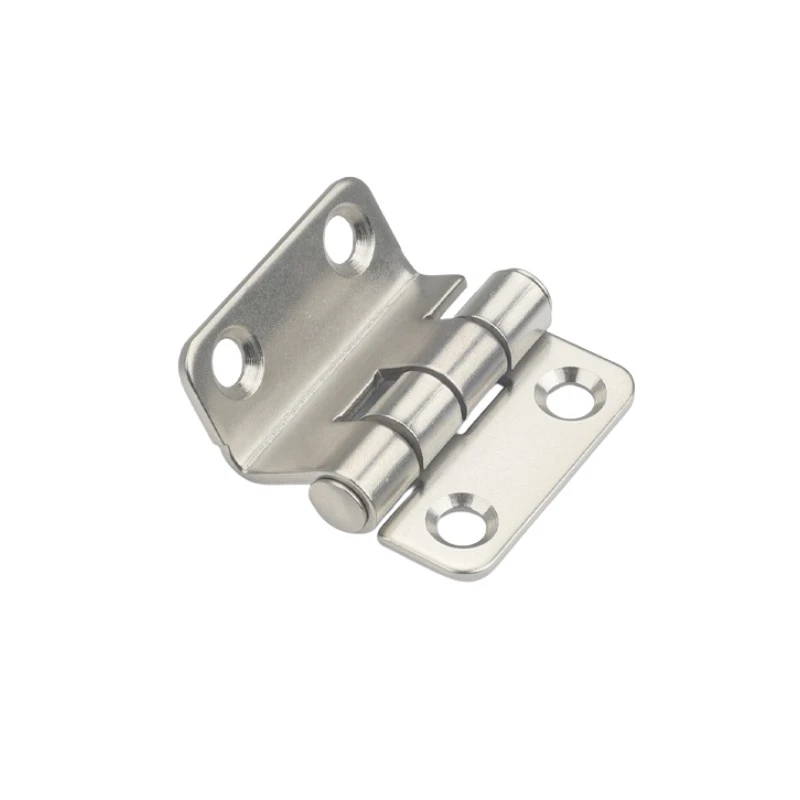

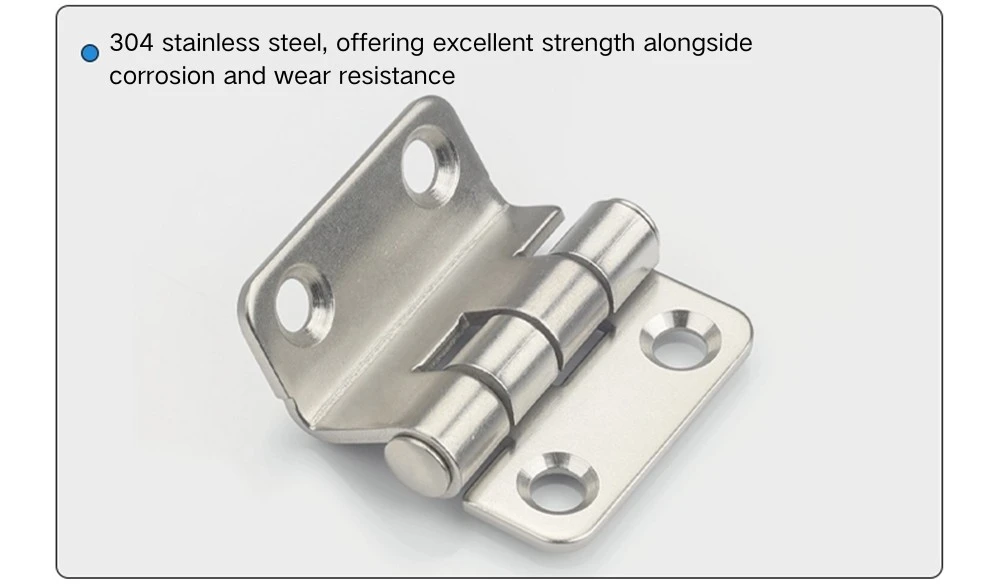

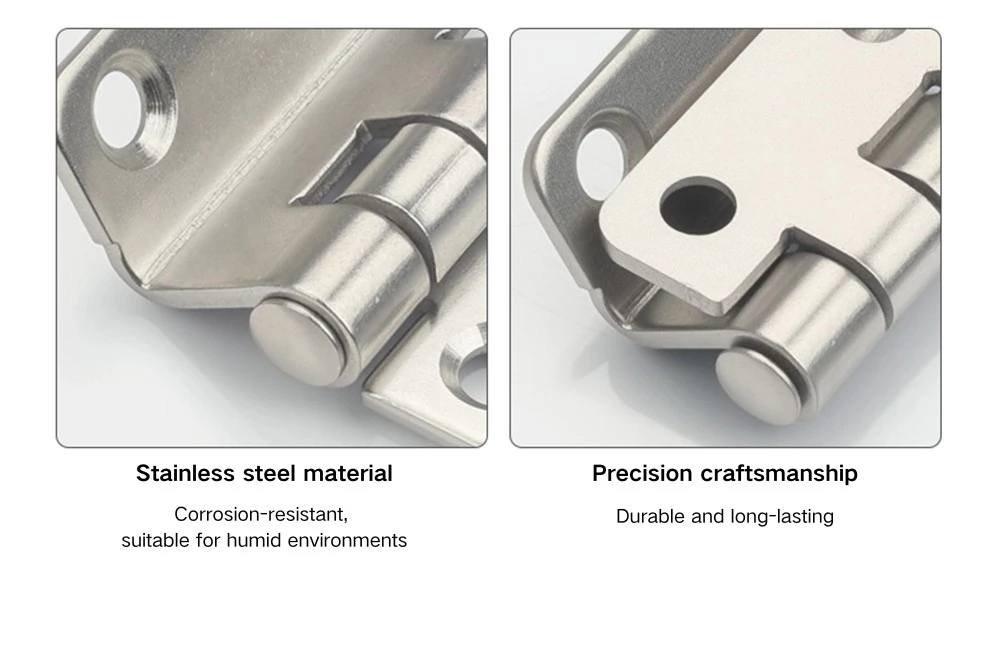

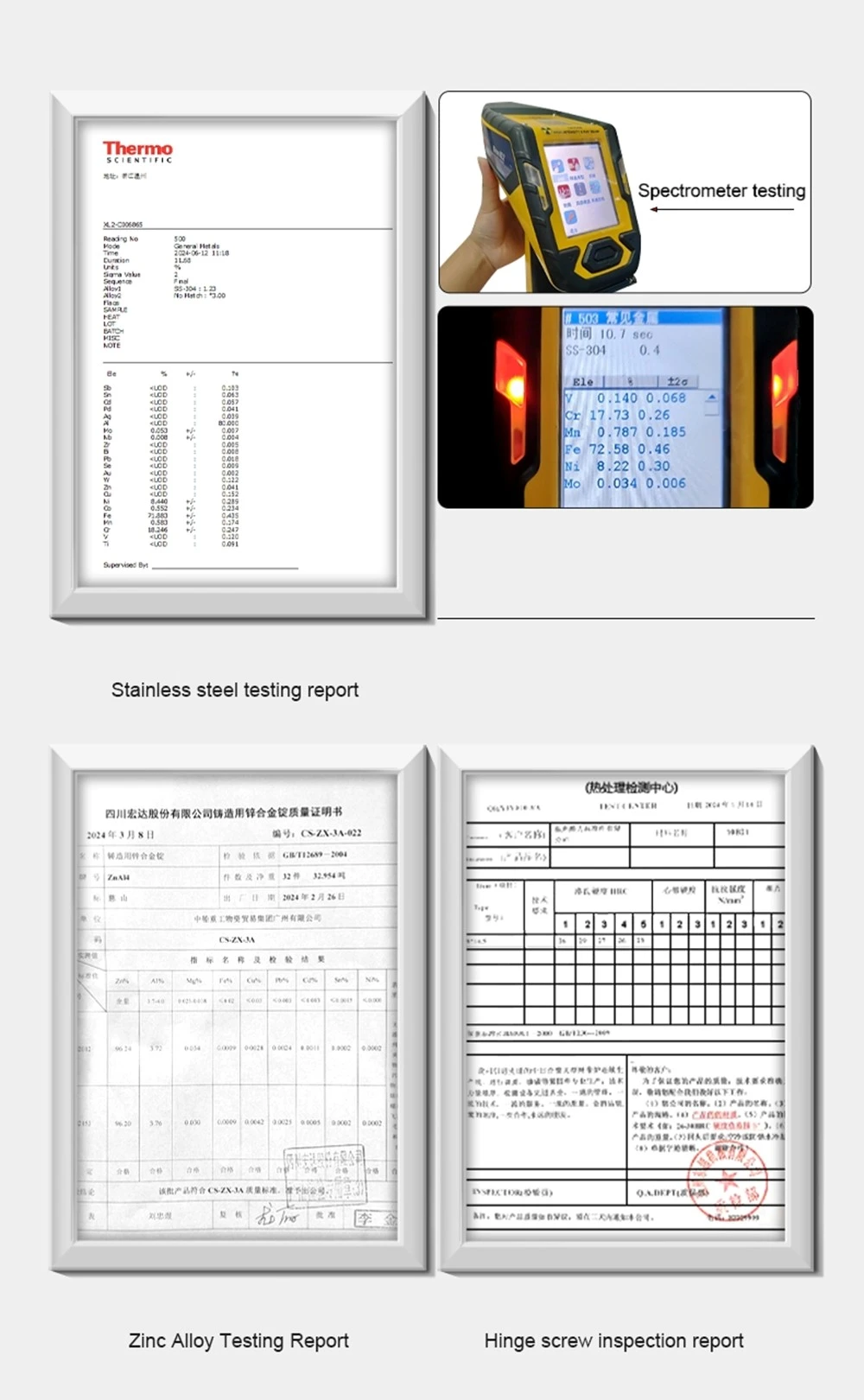

産業用キャビネット用の 304 ステンレス鋼トリプルベンド ヒンジは、振動研磨を経て、部品をタンブリングしてバリや鋭利なエッジを除去することで、一貫したマットな表面を実現します。これはつや消しや鏡面仕上げではなく、工業用途に適した光沢を抑えた均一な外観になります。ステンレスバージョンは、湿気の多い環境、屋外設置、または亜鉛メッキ炭素鋼仕上げが時間の経過とともに耐えられない場所のエンクロージャに最適です。

アプリケーションシナリオ

産業用キャビネット用トリプルベンド ヒンジは、90° の開口角度を備えたコンパクトなネジ留めヒンジが必要とされる配電盤ドア、開閉装置エンクロージャ、産業機器キャビネット ドアに実用的に適合します。設置面積が小さいため、大きなヒンジがドアのサイズと釣り合わないような軽量のキャビネットのドアやエンクロージャに適しています。

産業用キャビネット用トリプルベンド ヒンジはネジのみで取り付けられるため、製造中にヒンジを溶接しないキャビネット メーカーにも適しています。4 つの皿穴固定ポイントは、追加の準備なしでドア パネルとフレームに直接取り付けられます。 90 度の開口角度は、ほとんどのパネル アクセス要件に十分対応できます。また、ヒンジを取り付けた後は、フラッシュ スクリュー シートによりドア面がきれいに保たれます。

よくある質問

Q1: CL252 ヒンジの寸法はどのくらいですか?

CL252 の全体の幅は 38 mm、高さは 37 mm、ナックル スパンは 23 mm です。 2 つのリーフは非対称で、片側が 14.5 mm、もう一方が 11.5 mm です。バレル径はΦ5mmです。

Q2: CL252はどのように設置されますか?

取り付けはネジ止めのみで、溶接は不要です。各リーフにはΦ5.2mmの皿穴（Φ8×90°）が2つあり、合計4つの固定点があります。平頭ネジは、取り付け後にリーフの表面と同じ高さになります。

Q3: どのような材料がありますか?

CL252 は、亜鉛メッキ炭素鋼と振動研磨仕上げの 304 ステンレス鋼で提供されます。炭素鋼は屋内の乾燥した環境に適しています。湿気の多い場所や屋外の筐体用途には、ステンレス鋼が適しています。

Q4: 振動研磨とは何ですか?

振動研磨は、部品の表面からバリや鋭利なエッジを取り除き、一貫した光沢のないマット仕上げを残すタンブリングプロセスです。つや消しや鏡面仕上げではありません。 CL252 ステンレス鋼バージョンでは、表面に反射マークや指向性マークがなく、均一な工業的な外観が得られます。

Q5: ドアとフレームの 2 つのリーフは交換可能ですか?

いいえ — リーフは非対称 (14.5 mm と 11.5 mm) なので、広い側と狭い側は固定されています。穴を開けたり固定したりする前に、ドアパネルとフレームに対して正しいリーフを備えたヒンジの向きを確認してください。

Q6: CL252 はどのタイプのキャビネットに適していますか?

CL252 産業用キャビネット ヒンジは、配電盤ドア、開閉装置エンクロージャ、制御キャビネット ドア、および一般産業機器キャビネットに使用されます。特に、コンパクトなネジ留めヒンジが好まれ、90° の開口角度で十分な場合に使用されます。
