溶接式パーラメント ピボット ヒンジ

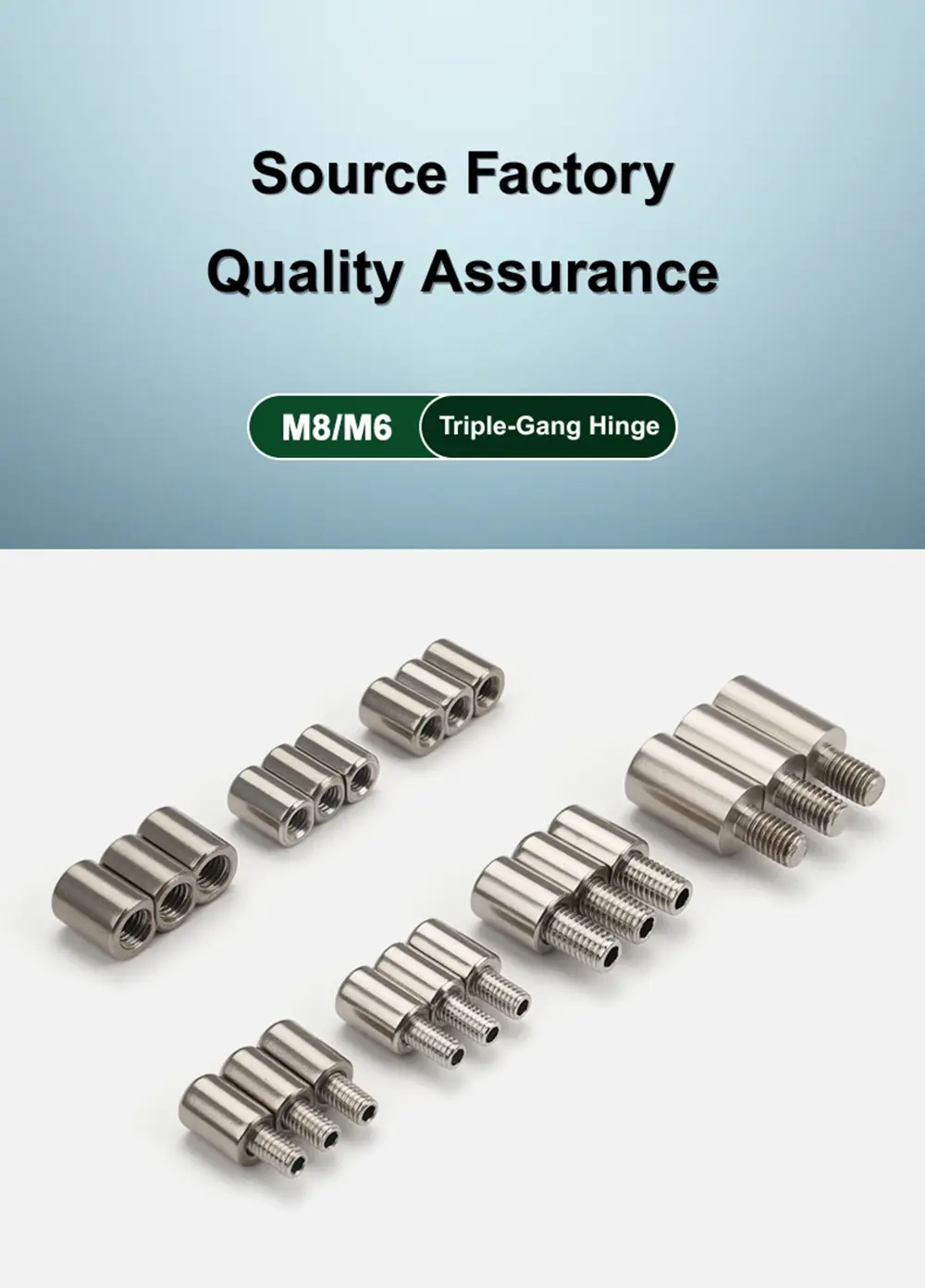

モデルオプションとねじタイプ

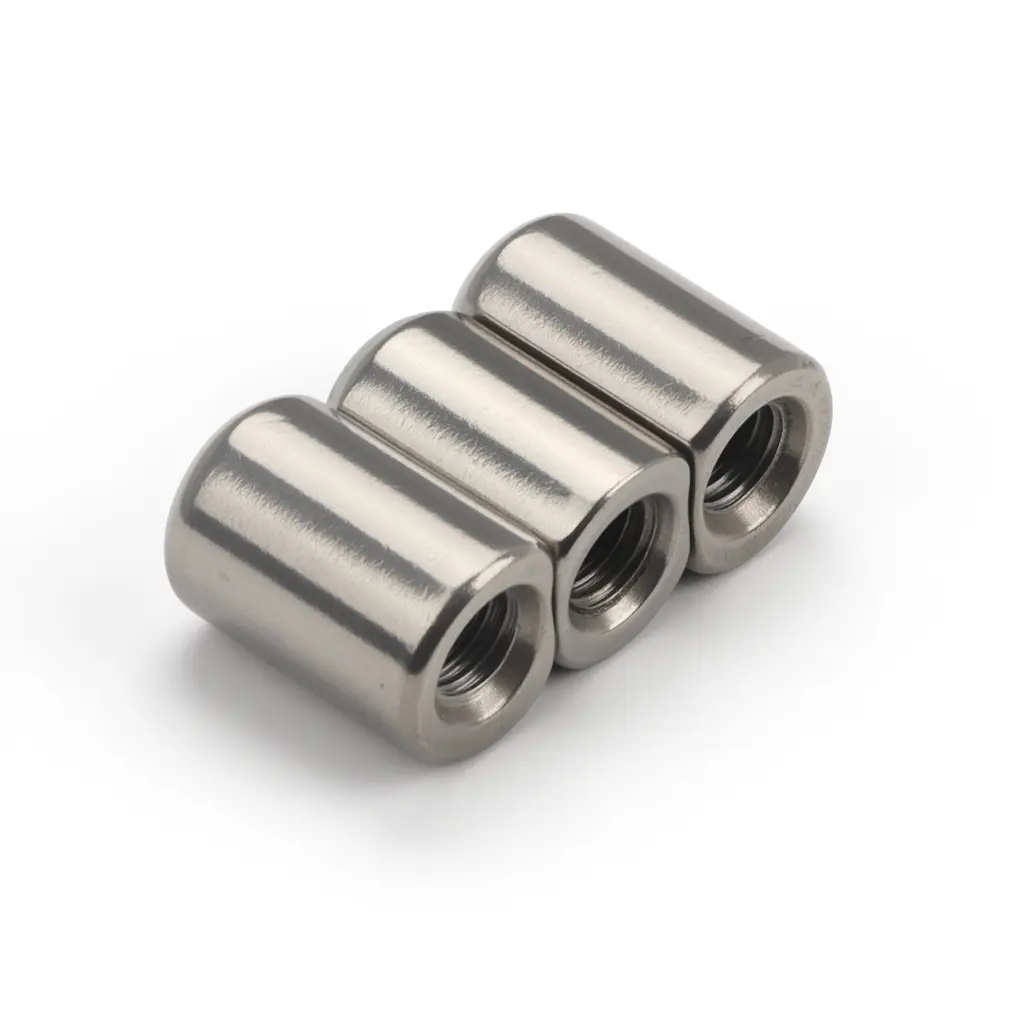

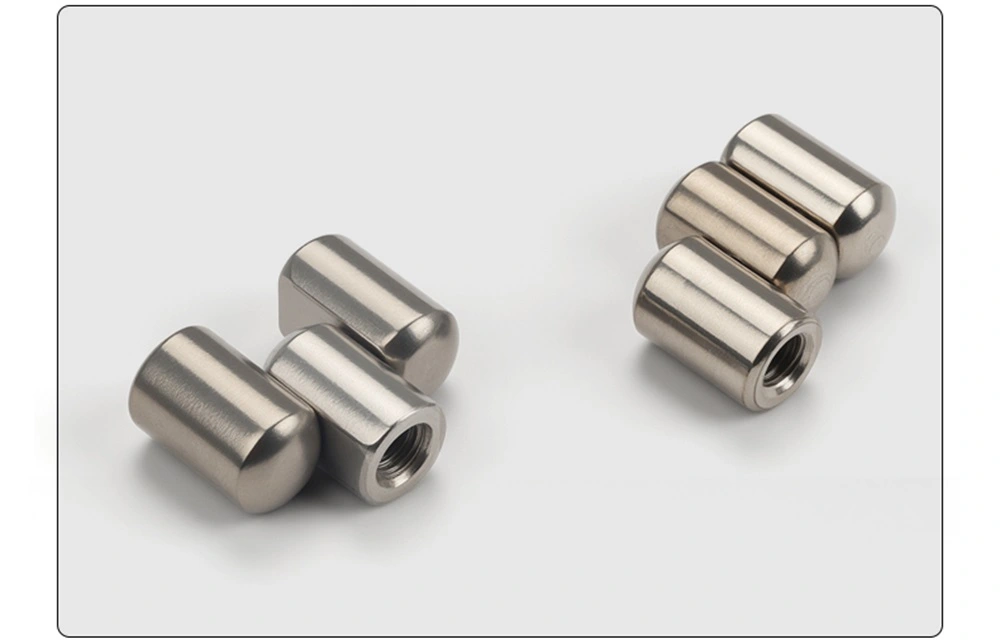

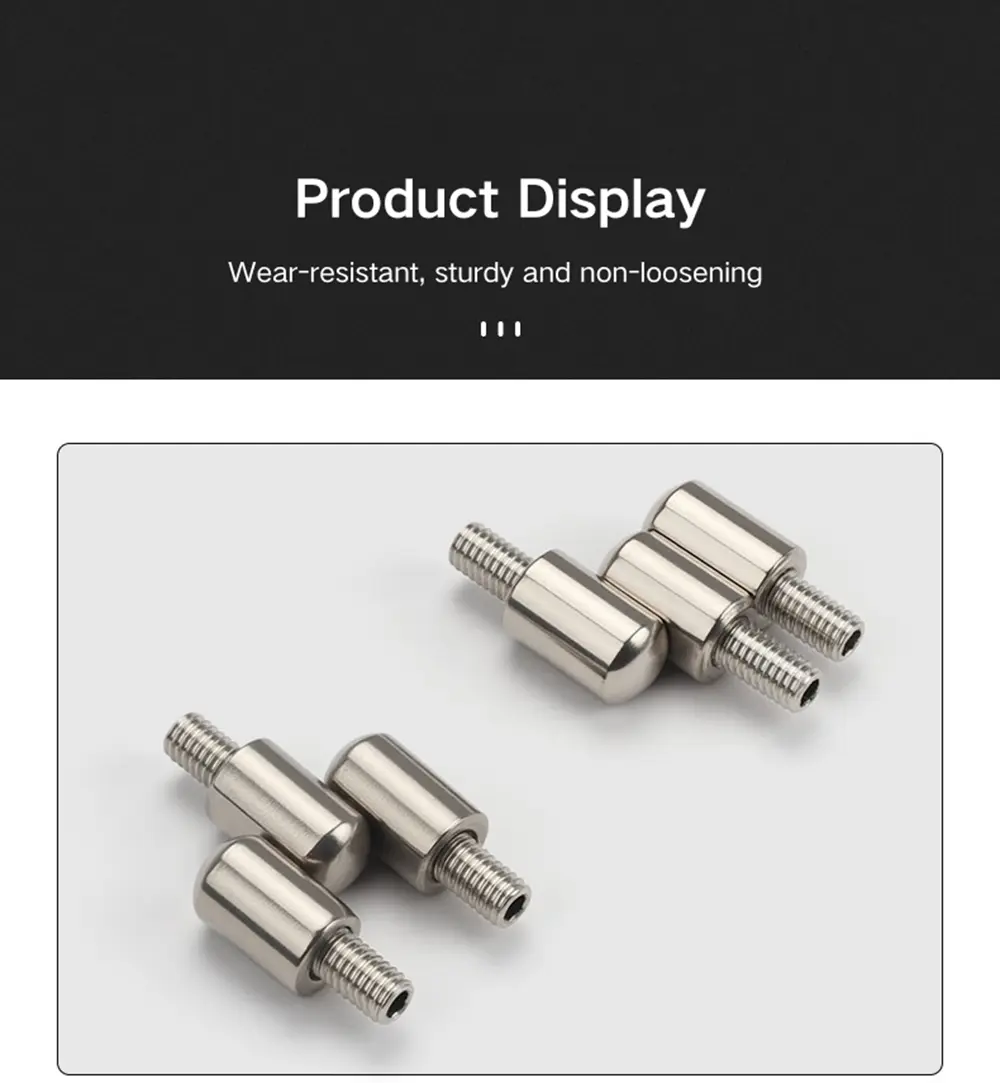

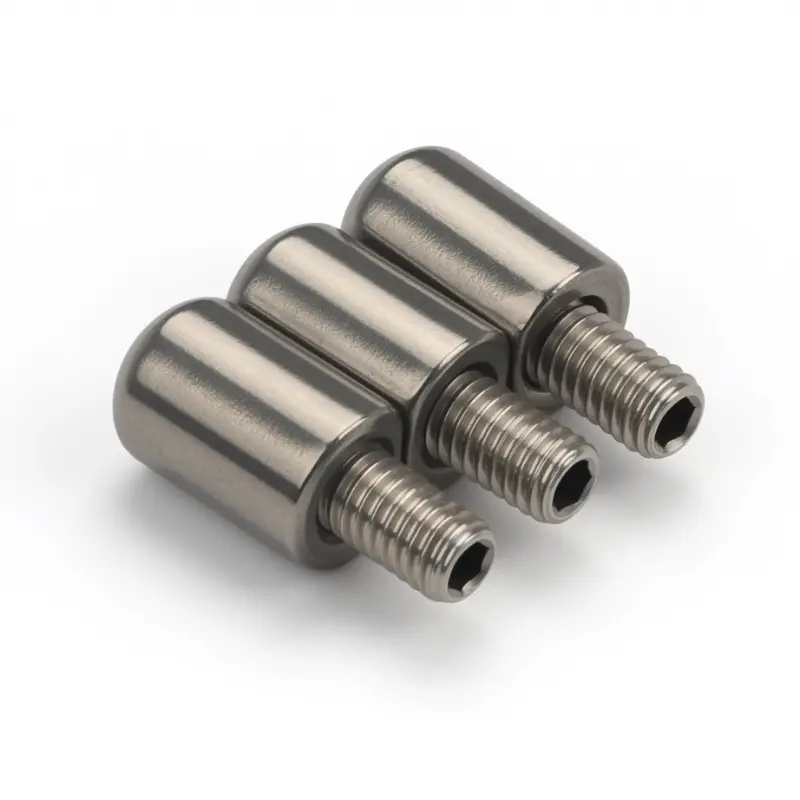

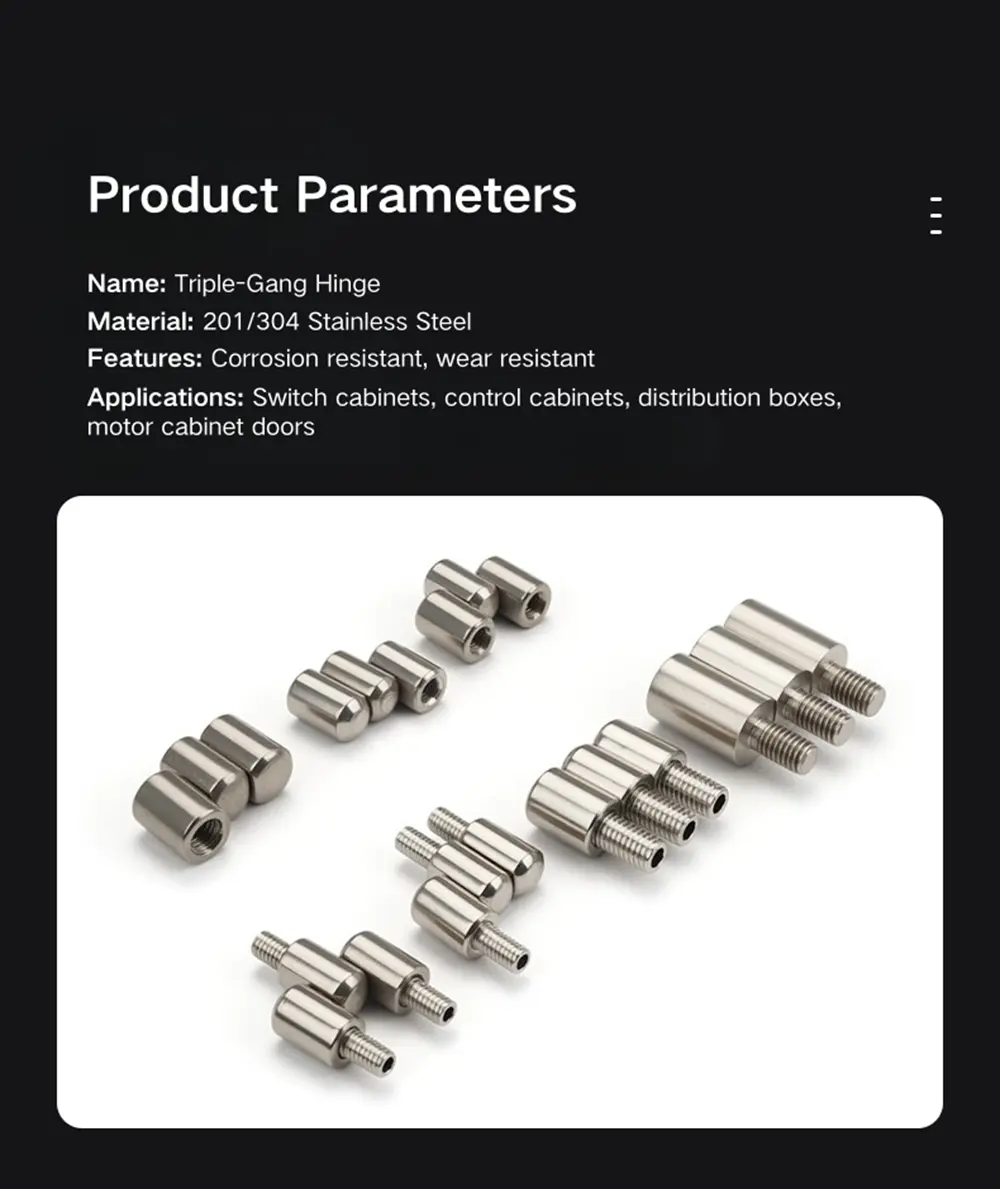

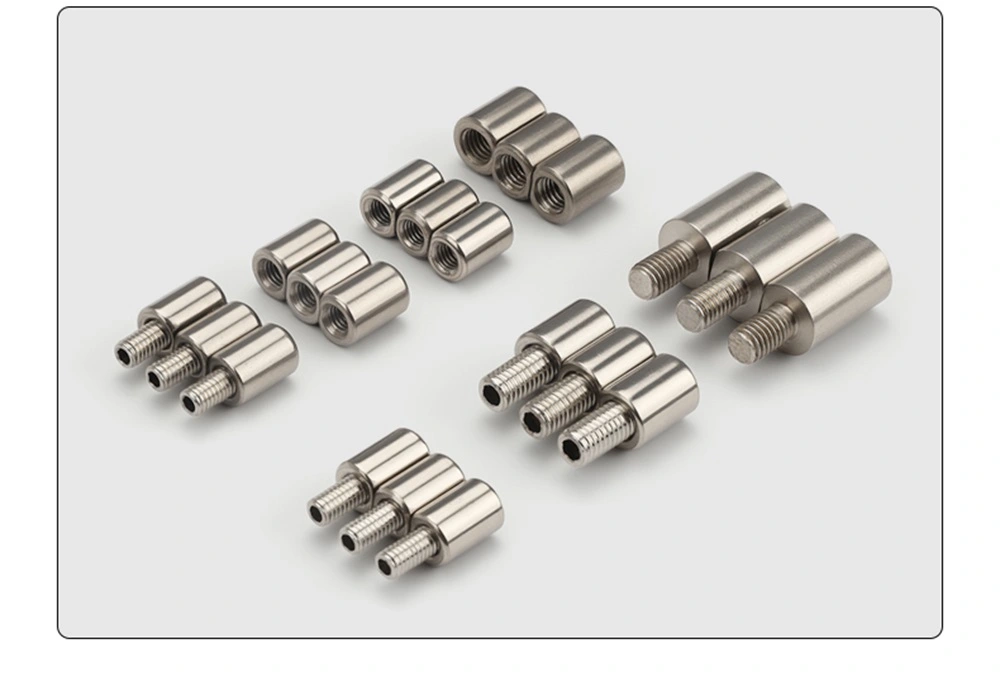

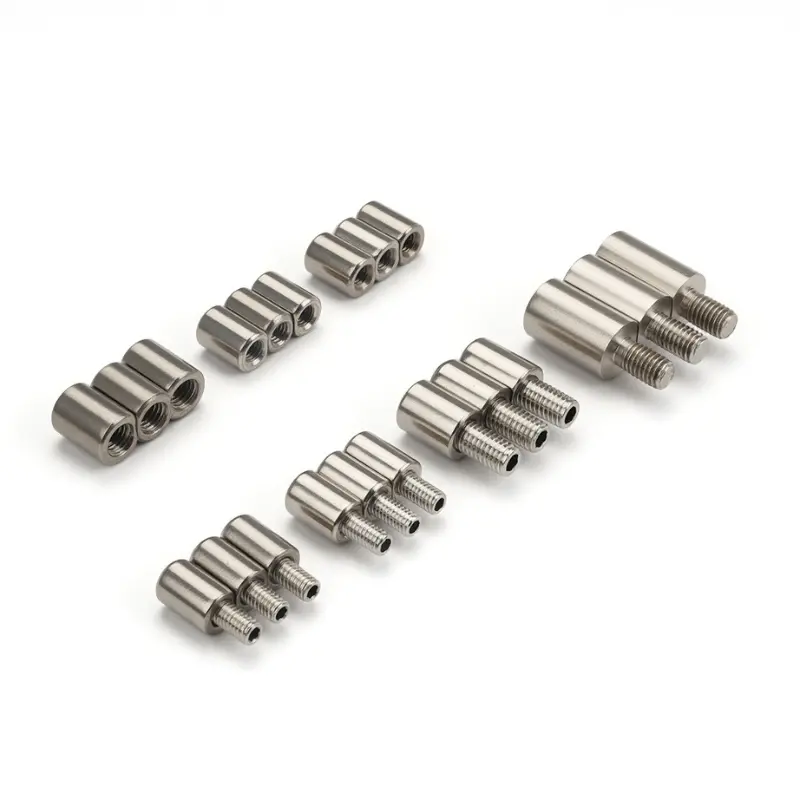

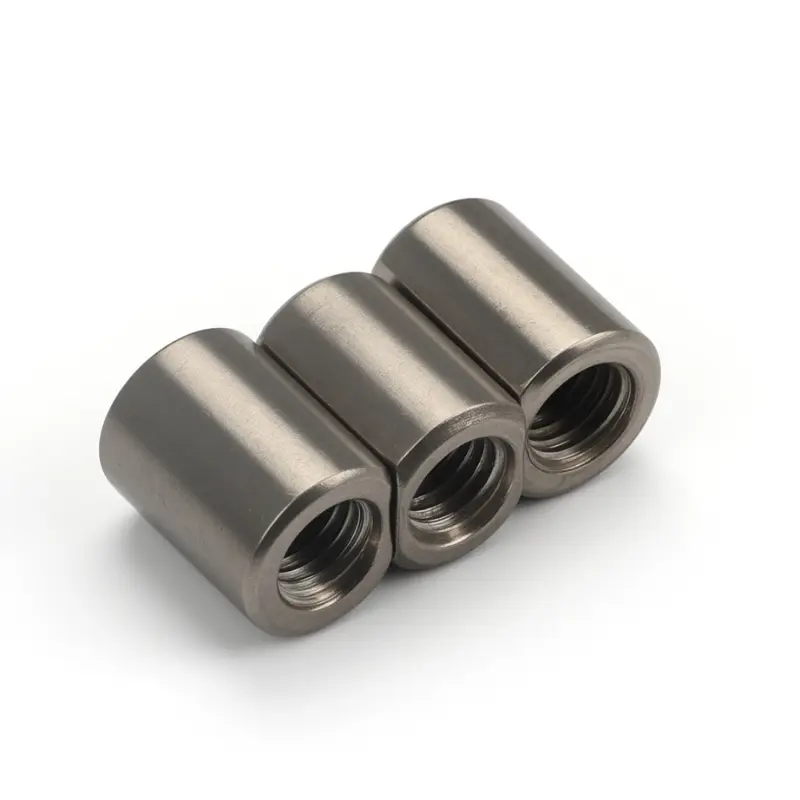

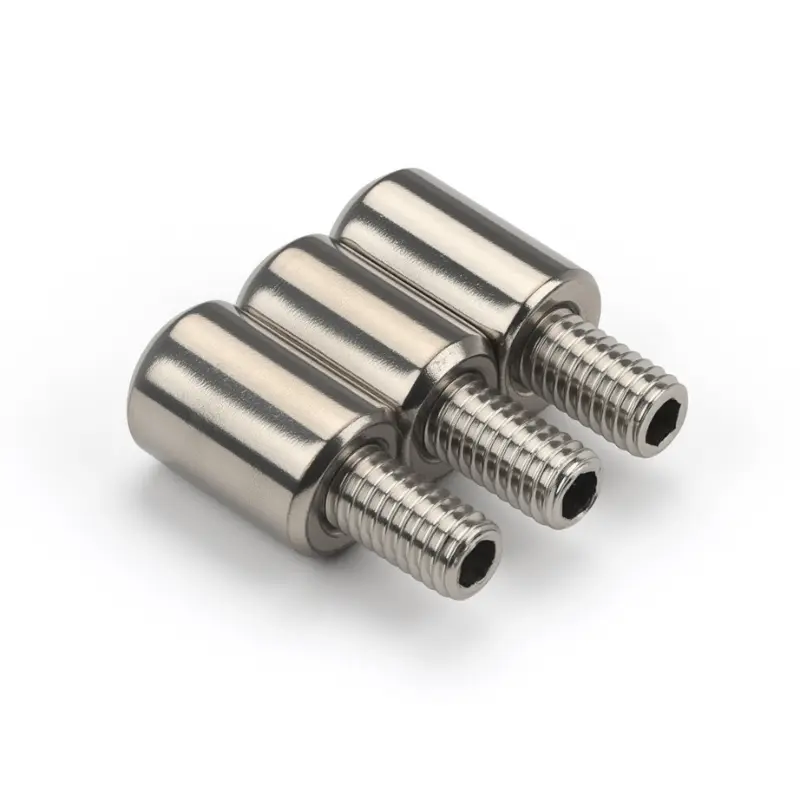

Weld-On Parliament ピボット ヒンジは、M6 と M8 の両方のサイズで内ねじバージョンと外ねじバージョンで提供されます。おねじタイプは、取り付け端に突き出たねじスタッドがあり、ドアパネルまたはフレームのタップ穴に直接ねじ込みます。めねじタイプは取付端にねじ穴があり、パネル側からボルトを受けることができます。どちらもネジ山によって取り付け面に係合し、溶接によって固定されるため、永続的で安定した取り付けが可能になります。

ヒンジの範囲内では、M6 雄ネジ一体型と M6 雌ネジ一体型が固定ピンのバリエーションです。ピンはヒンジ本体の一部であり、取り外すことはできません。他のすべてのバリエーションは取り外し可能で、ドアを取り外す必要があるときにピンをスライドさせることができるバレルの側面穴が付いています。 M8×16 雄ネジのバリエーションは、このシリーズの中で最も長いスタッド オプションであり、取り付け深さがより深いパネルに適しています。

構造と寸法

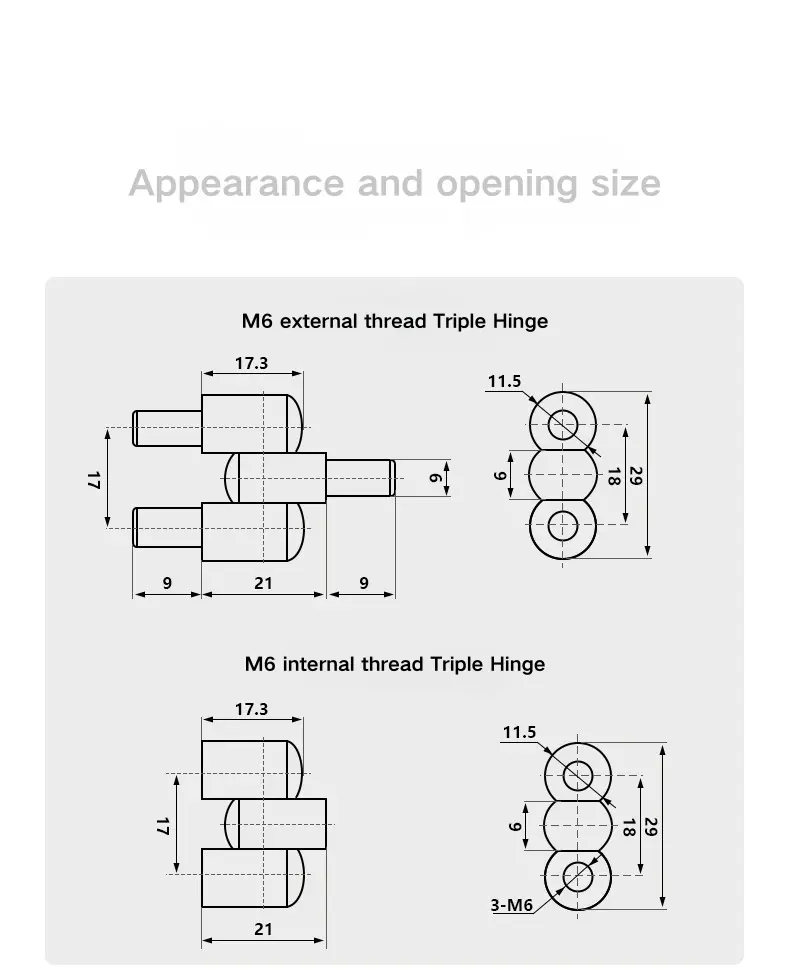

M6 Weld-On Parliament ピボット ヒンジの全長は 17.3 mm、センター バレル スパンは 21 mm です。おねじバージョンでは、両端に 9 mm のスタッド エクステンションが追加され、合計の広がりは 39 mm になります。トリプルバレルスタックは、9 mm、18 mm、トップナックルの 3 つのセクションにわたる合計高さ 29 mm、バレル幅 11.5 mm、ピン直径 6 mm です。

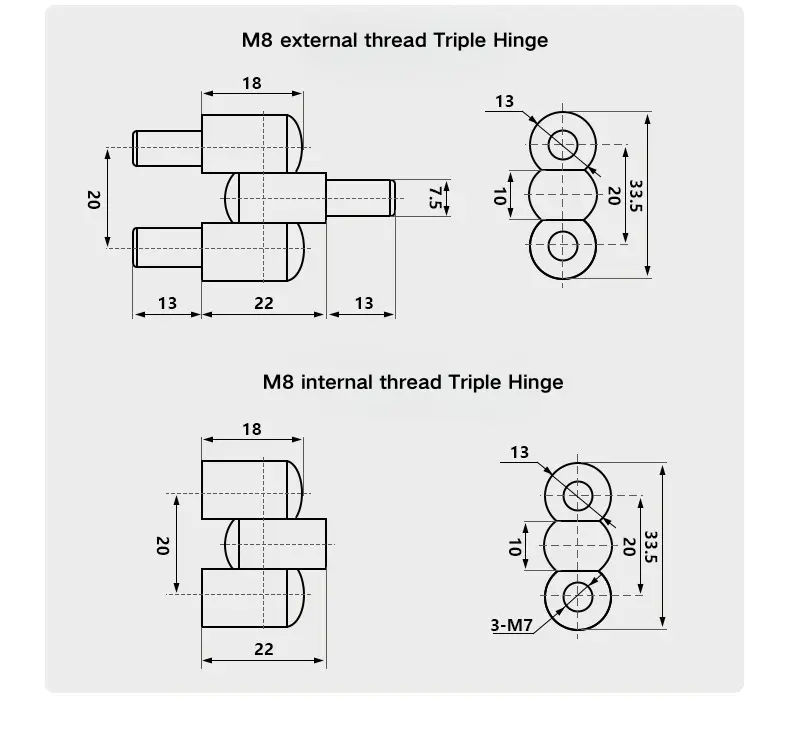

M8 ピボット ヒンジはそれに比例して大きくなり、本体の長さは 18 mm、センター スパンは 22 mm です。おねじバージョンでは、両側に 13 mm のスタッド エクステンションが追加され、合計 48 mm の広がりになります。トリプルバレルスタックは、10 mm、20 mm、トップナックルの 3 つのセクションにわたる合計高さ 33.5 mm で、バレル幅 13 mm、ピン直径 7.5 mm です。雌ねじ M8 バリエーションは 3×M7 ねじ付きソケットを使用します。

取り付けとピン構成

Weld-On Parliament ピボット ヒンジは、スタッドまたはソケットの端をドア パネルまたはフレームの取り付けポイントにねじ込み、溶接して位置を永久に固定することによって取り付けられます。このネジの係合と溶接の組み合わせにより、ドアの回転による回転負荷と使用中にヒンジにかかる横方向の力の両方に対処する安全なマウントが得られます。

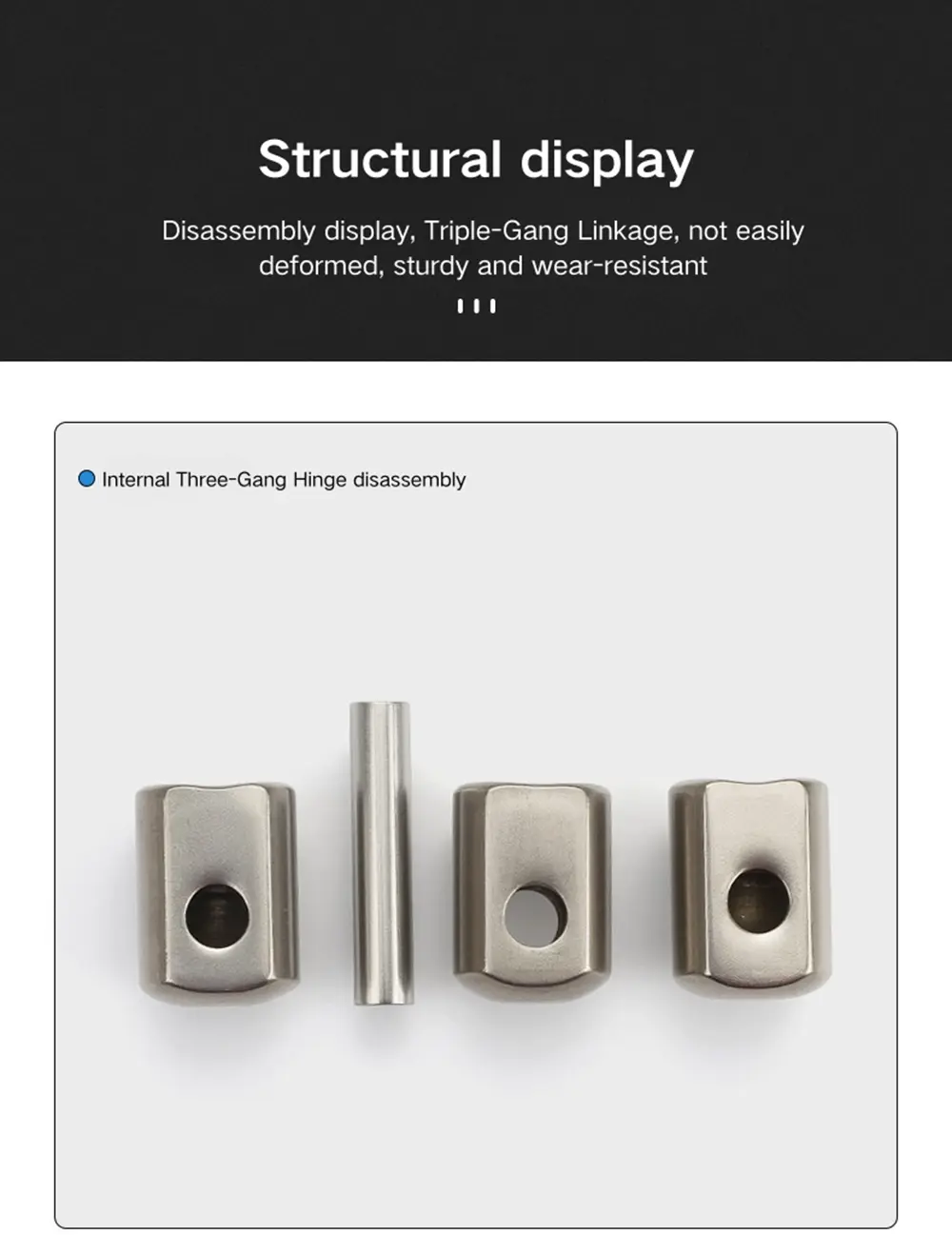

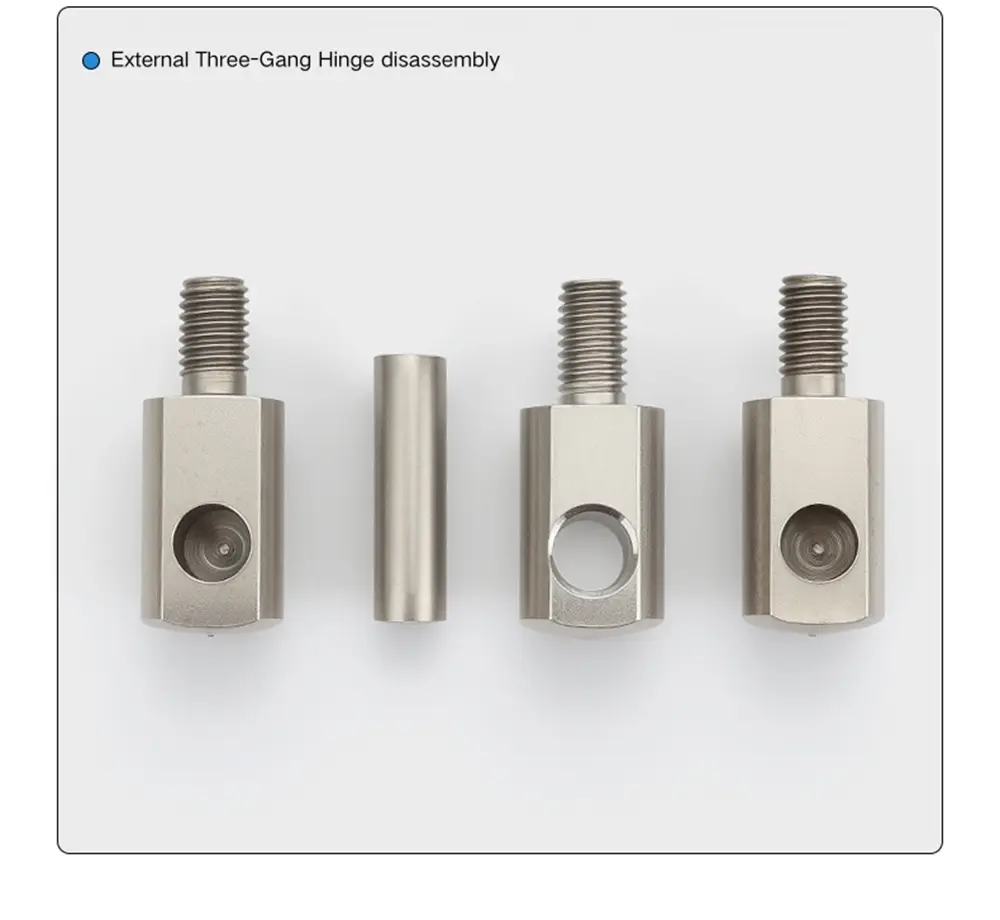

このユニットの取り外し可能なバージョンの場合、ピンはバレル本体の横穴から出ており、溶接されたマウントを邪魔することなく引き抜くことでフレームからドアを外すことができます。統合バージョンには横穴がありません。ピンはバレルの内側に固定されており、ヒンジはドアを取り外せるように設計されていません。一体型と取り外し可能のどちらを選択するかは、エンクロージャの耐用年数中にドアの取り外しが必須かどうかによって決まります。

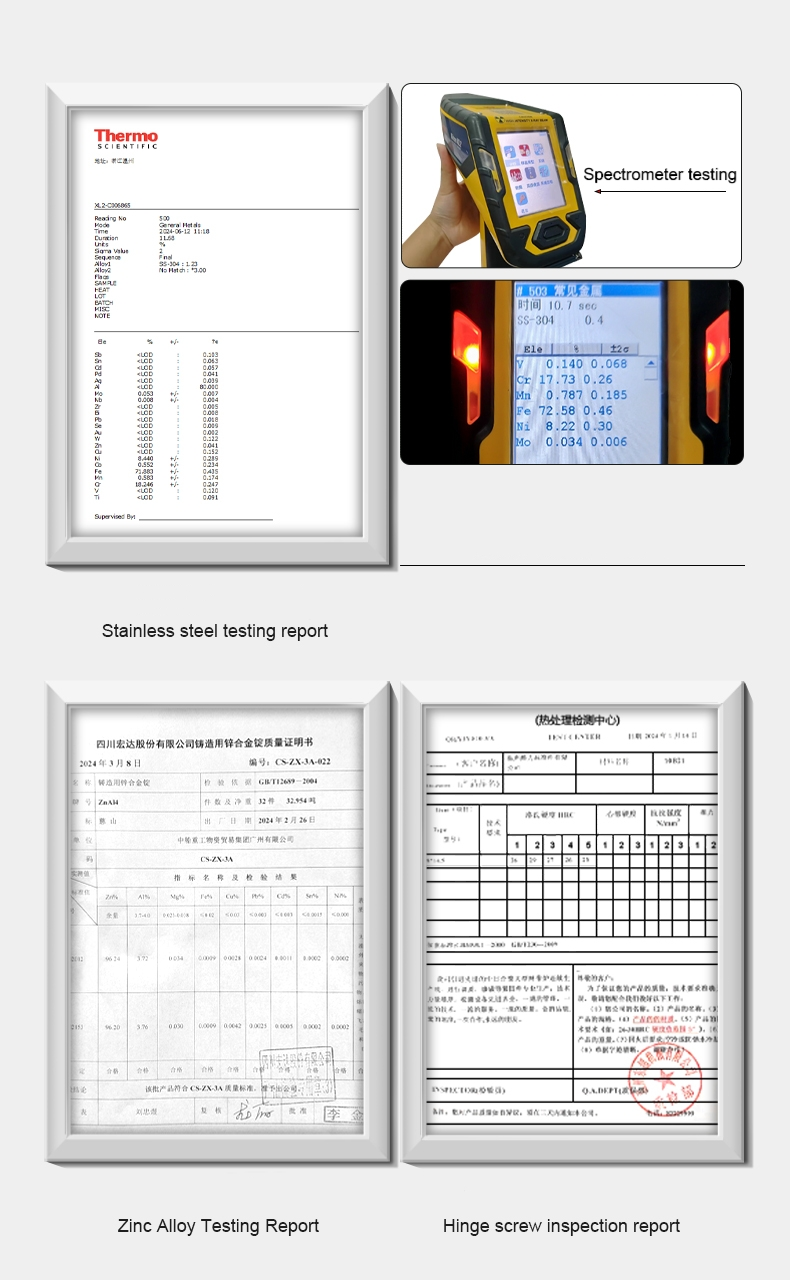

材質と表面仕上げ

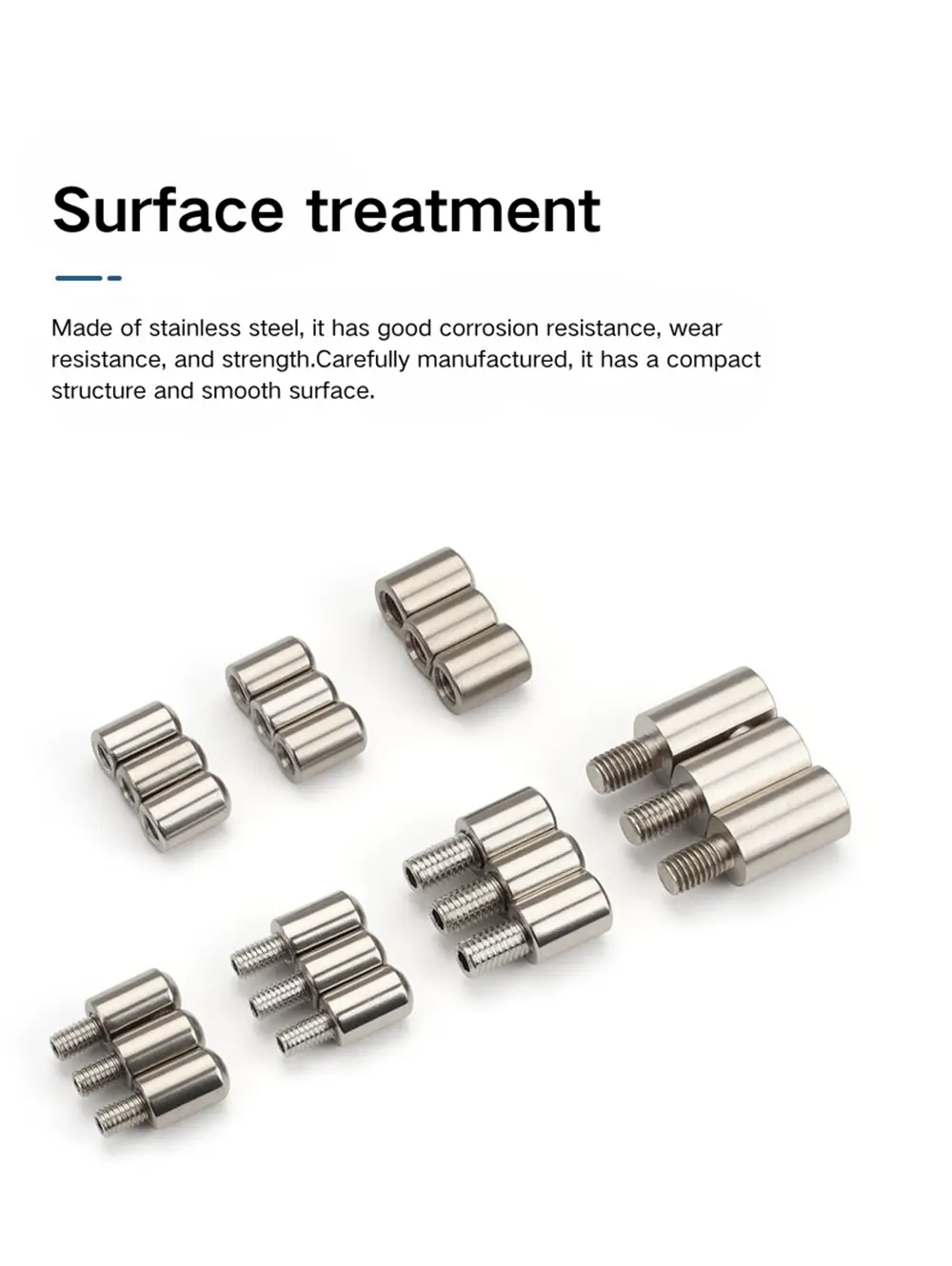

このモジュラーは 201 および 304 ステンレス鋼で利用でき、どちらも振動研磨で仕上げられています。振動研磨プロセスによりバリや鋭いエッジが取り除かれ、一貫した光沢のないマットな表面が得られます。これはブラシ仕上げや鏡面仕上げではありません。どちらのグレードも研磨後は同じに見えます。違いは耐食性です。

201 ステンレス鋼は、中程度の環境での屋内電源キャビネットおよび配電パネルの用途に適切な耐食性を提供し、製品群全体でよりコスト効率の高いオプションです。 304 ステンレス鋼の Weld-On Parliament ピボット ヒンジは、屋外のエンクロージャ、湿気の多い環境、または長期の耐食性が確実な要件となる設置に最適です。どちらも、範囲内のほとんどのネジ サイズとピン構成の組み合わせで使用できます。

よくある質問

Q1: このヒンジ範囲にはどのようなバリエーションがありますか?

この製品範囲は 11 種類のバリエーションをカバーしています。M6 および M8 サイズの内ねじと外ねじ、201 および 304 ステンレス鋼、統合された取り外し可能なピン構成です。 M8×16 雄ねじは、より深いパネル取り付け用の拡張スタッド オプションとしても利用できます。

Q2：一体型と着脱型の違いは何ですか？

一体型はピンが固定されているため取り外しができず、ヒンジはドアの分解を考慮して設計されていません。脱着式はバレルに横抜け穴があり、取り外し可能です。ピンがスライドして外に出るため、工具を使用したり、溶接されたマウントを邪魔したりせずに、ドアをフレームから持ち上げることができます。

Q3: 内ネジと外ネジの違いは何ですか?

おねじバージョンには、パネルまたはフレームのタップ穴にねじ込む突出スタッドが付いています。雌ねじバージョンには、パネル側からボルトを受け入れるねじ付きソケットが付いています。ねじを切った後、両方を所定の位置に溶接して恒久的に取り付けます。

Q4: このヒンジはどのように取り付けられますか?

取り付けには、スタッドまたはソケットの端をドアパネルまたはフレームの取り付けポイントにねじ込み、溶接してヒンジを永久に固定することが含まれます。ネジの係合と溶接の組み合わせにより、ドアの回転荷重と横方向の力の両方に対してヒンジが安定します。

Q5: M6 および M8 バージョンの主な寸法は何ですか?

M6 Weld-On Parliament ピボット ヒンジ本体は長さ 17.3 mm、センター スパン 21 mm、ピン直径 6 mm です。トリプルバレルスタックの高さは 29 mm、幅は 11.5 mm です。 M8 バージョンは、ボディ径 18 mm、センター スパン 22 mm、ピン直径 7.5 mm、幅 13 mm でバレル スタック高さ 33.5 mm です。

Q6: 振動研磨とは何ですか?

振動研磨は、パーツの表面からバリや鋭利なエッジを除去するタンブリングプロセスで、一貫した光沢の少ないマットな仕上がりを実現します。つや消しや鏡面仕上げではありません。このヒンジの 201 ステンレス バージョンと 304 ステンレス バージョンは両方とも、同じ振動研磨プロセスを経ています。

Q7: どのステンレス鋼グレードを選択すればよいですか?

201 ステンレス鋼は、腐食の影響が中程度である標準的な屋内電源キャビネットおよび配電盤の用途に適しています。 304 ステンレス鋼は、屋外エンクロージャ、高湿度環境、または長期の耐食性が厳しい要件となる設置に適しています。
