非対称オフセット ヒンジ — 概要と違い

ほとんどのヒンジは対称的です。2 つのリーフは同じサイズで、ピボットはドアとフレームの間の隙間の中央にあります。アン非対称オフセットヒンジこのパターンは意図的に破られており、その理由を理解すると、解決するために設計された特定の問題について多くのことが明らかになります。イタイロックは、標準的なヒンジ形状が機能しない電気キャビネットや産業用エンクロージャ向けに、非対称オフセット ヒンジを提供しています。

何が違うのでしょうか?

標準的なヒンジでは、ピボット ポイントはドアの端にあります。これは、ドアが開くときにエッジをキャビネットの開口部に戻す円弧を描いてスイングすることを意味します。これにより、エッジがフレームや内部コンポーネントに引っかかる前にドアがスイングできる幅が制限されます。

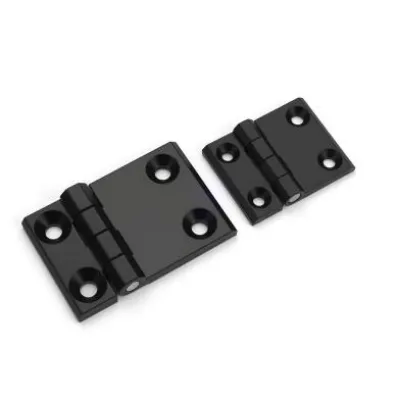

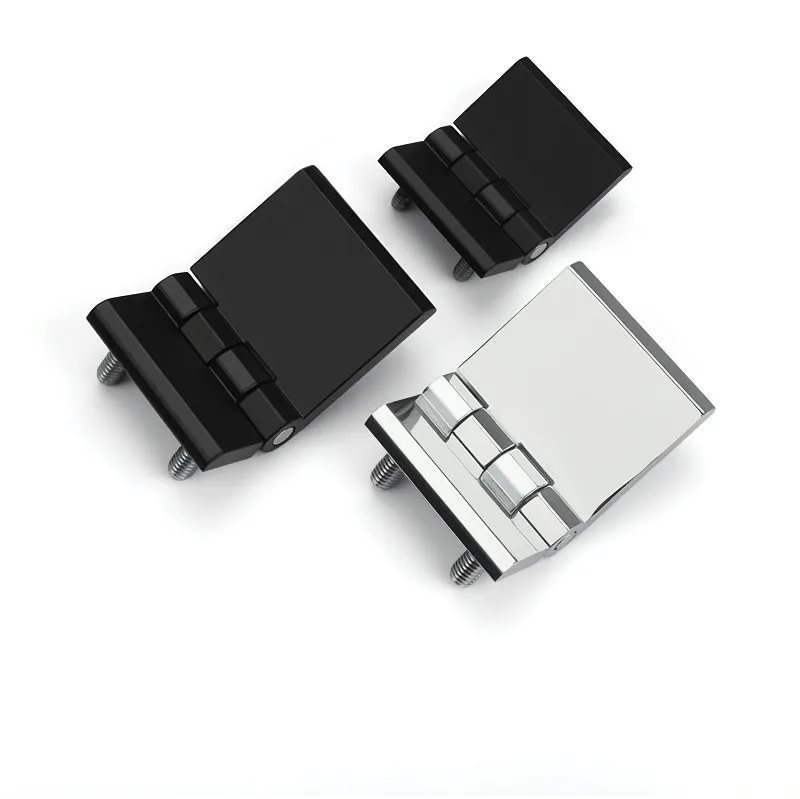

アン非対称オフセットヒンジ一方または両方のリーフにオフセットを構築することで、ピボット ポイントをドアの端から遠ざけます。その結果、ドアはより広い円弧を描いてスイングし、フレームをよりきれいに通過し、エッジが何にも汚れることなく、より大きな開口角度が可能になります。厚いフレームを備えたキャビネット、ドアの端に近い内部コンポーネント、またはドアを障害物なく 90 度以上開く必要がある設置スペースの場合、この形状は標準のヒンジでは解決できない問題を解決します。

どこで使われているの？

の非対称オフセットヒンジ最も頻繁に現れる:

· 厚いドアフレームまたは強化されたドアフレームを備えたエンクロージャ - 標準的なヒンジピボットでは、より広い開口角度でドアの端がフレームに当たる可能性があります。

· 内部コンポーネントがドアの近くにある配電キャビネット - ドアが完全に開いたときに内部の配線やコンポーネントをきれいに取り除く必要がある場所

· 広い開口角度が必要なキャビネット - 特にメンテナンスの際に障害物なくドアを 90 度以上回転させる必要がある場合

· カスタム エンクロージャの構築 - ドアとフレームのジオメトリが標準的なヒンジの比率に適合せず、ジオメトリを機能させるためにオフセット リーフが必要な場合

材質と仕様

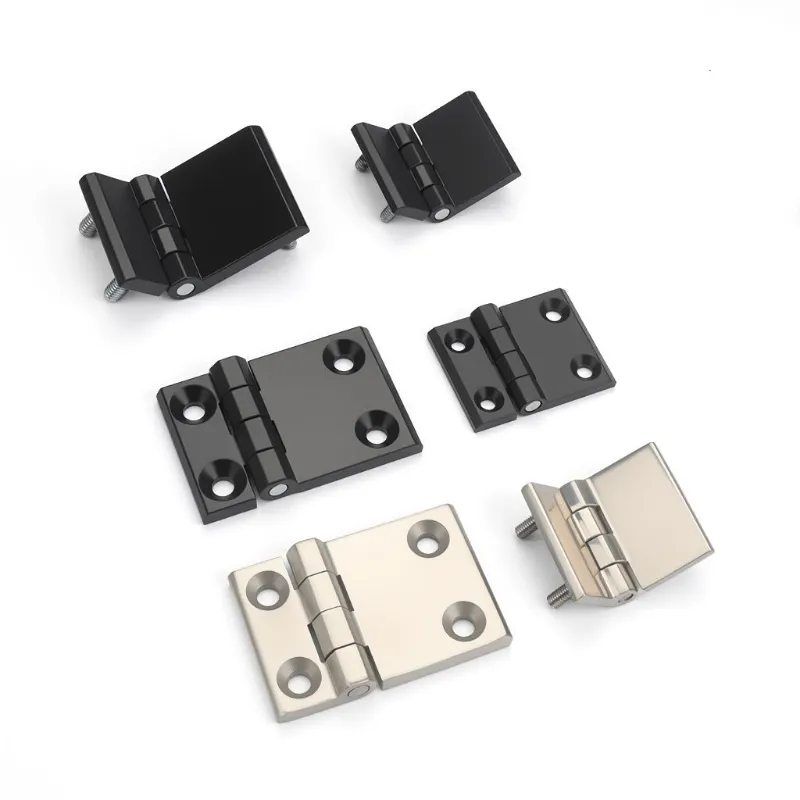

ステンレス鋼と亜鉛合金が標準的な材料オプションであり、ほとんどのキャビネット ヒンジと同じロジックが適用されます。屋外または高湿度環境にはステンレス鋼、標準的な屋内エンクロージャには亜鉛合金が使用されます。オフセット寸法は確認すべき重要な仕様です。ピボットをドアの端からどのくらい移動する必要があるかは、フレームの厚さと全開時に必要なクリアランスによって異なります。注文する前に測定を行うことで、設置時の調整の手間が省けます。

標準では対応できない場合は?

ほとんどのキャビネットのドアは標準のヒンジで正常に機能します。非対称オフセット ヒンジは、そうでない状況、つまりドア、フレーム、または設置スペースの形状によって問題が発生し、オフセット ピボットだけがきれいに解決できる場合に備えて存在します。そうしたアプリケーションにとって、これは最適なツールです。
