MS509 または MS609 — キャビネットのドアに適した平面ロックはどれですか?

突き出たハンドルは、キャビネットのドアに常に実用的であるとは限りません。場合によっては、機能的にも視覚的にも、面一になった方がすっきりすることがあります。そこでプレーンロックの出番です。Ytailock は 2 つのロックを生成します。プレーンロックMS509 プッシュボタン ラッチと MS609 レバー プッシュ トゥ リリース ラッチという、このカテゴリの一般的なアプリケーションのほとんどをカバーするモデルです。それぞれの違いと、それぞれをいつ使用するかは次のとおりです。

MS509 — 標準エンクロージャ用のプッシュボタン フラット ラッチ

MS509 は、配電ボックスのドア、開閉装置、電気筐体、防火扉用に設計された、簡単な押しボタン式プレーン ロックです。ボタンを押すとラッチが解除されます。放すと再び係合します。ハンドルを持ち上げたり回転させたりする必要はなく、ワンプッシュするだけで開きます。

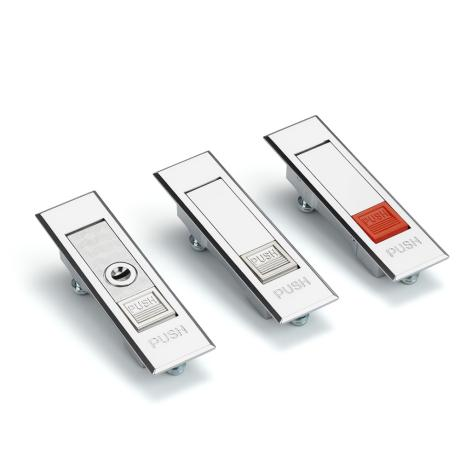

次の 3 つのバージョンが利用可能です。

MS509-2 アンロックレッド— 赤いボタンによりロックが視覚的に区別できるようになり、防火キャビネットのドアやリリースポイントを素早く視覚的に識別することが重要なエンクロージャに役立ちます。

MS509-2 ロック解除 ホワイト —一般的なエンクロージャ用の標準キーレス バージョン

MS509-1 ロックホワイト —鍵付きアクセス制御用のロックシリンダーが含まれています

3 つすべてにフラット ラッチ プレートが付属します。 MS509 は、アクセスのシンプルさと速度が優先され、ドアをさまざまなパネルの厚さに合わせて調整する必要がないアプリケーションに適しています。

MS609 — 調節可能なタング長を備えたレバープッシュツーリリースラッチ

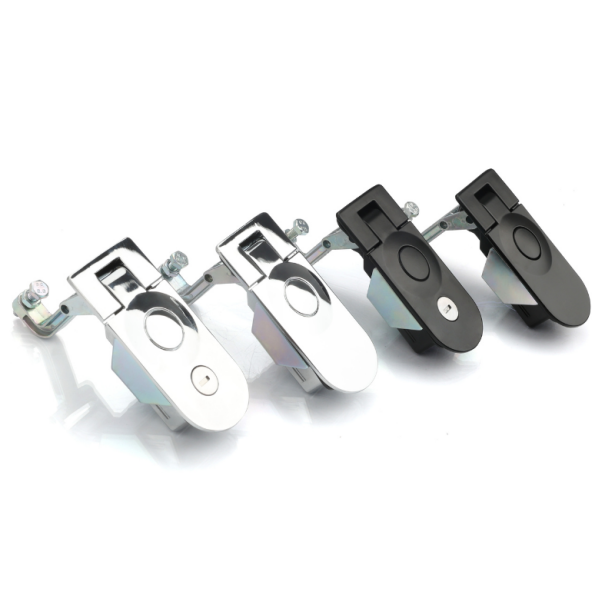

MS609 は、産業機器のエンクロージャ、配電ボックス、開閉装置、RV、通信キャビネットのドア向けに設計された、より汎用性の高いフラット ロックです。レバーはロック本体と同じ高さに位置します。それを押すとラッチが解除され、ドアが開きます。 MS509 との主な違いは、調節可能なタングの長さ (E 寸法) で、ロッキング タングがドア フレーム内にどれだけ伸びるかを決定します。

E値は29mm、44mm、60mm、72mmの4種類があります。 3 番目の画像に示すように、E はロック本体の背面から係合時のロッキング タングの先端までを測定します。適切な E 値の選択は、ドア フレームの深さと、しっかりと保持するためにどれだけの舌のかみ合いが必要かによって決まります。一般に、深いフレームや重いドアでは、E 値を長くするとラッチの信頼性が高まります。

仕上げのオプションはマットブラックとブライトクロームで、どちらもオプションありまたはなしでご利用いただけます。ロックシリンダー— 2 つのフィニッシュと 4 つの舌の長さで合計 16 の組み合わせが得られます。ロック シリンダー バージョンでは、制限された場所や公共の場に面したエンクロージャにキーによるアクセス制御が追加されます。

どれを選ぶべきか

MS509 はよりシンプルでコンパクトなオプションで、ドアの厚さが固定されており、キーレスでの素早いアクセスだけが必要な標準的な屋内エンクロージャに適しています。赤いボタンのバージョンは、防火キャビネットや緊急アクセスパネルで明確な役割を果たしています。

MS609 は、設置にさまざまなパネルやフレームの深さが含まれる場合、仕上げの外観が重要な場合、または同じプレーン ロック モデルが異なるタングの係合要件を持つさまざまな種類のキャビネットで機能する必要がある場合に最適です。調整可能な E 寸法により、アプリケーションごとに異なるロックを必要とせずに、その範囲をカバーできる柔軟性が得られます。
