電気キャビネットまたは産業用エンクロージャに適した換気フィルタを選択するにはどうすればよいですか?

熱は、キャビネット内の電気部品の寿命を縮める最も簡単な方法の 1 つです。あ換気フィルター適切にフィットし、効果的にフィルタリングされ、設置環境に適したセットは、問題なく動作し続けるために非常に役立ちます。 Ytailock は、さまざまなサイズと構成にわたる ABS プラスチック製のあらゆるキャビネット換気窓を製造しています。選択する前に知っておくべきことは次のとおりです。

XT シリーズ — 電気エンクロージャ用フィルター付き換気装置

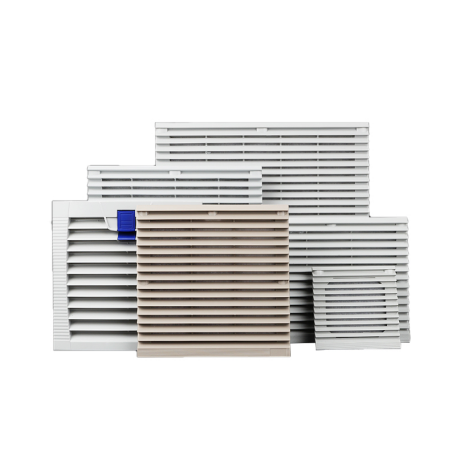

XTシリーズは正方形をカバーします換気フィルターXT801 から XT807 までのセットがあり、それぞれ外側にルーバー付き ABS グリル、内側に G3 ポリマー フィルター パッドが付いています。フィルター パッドは、筐体内のコンポーネントに到達する前にほこりや破片を捕らえます。これが、通常の換気グリルとの主な違いです。

サイズは、コンパクトな XT801 (外径 107×107mm、カットアウト 81×81mm) から、XT806 (外径 322×322mm、カットアウト 280×280mm) および長方形の XT807 (外径 420×180mm、カットアウト 389×149mm) まであります。最も一般的に指定されるサイズは、ミッドレンジの XT803 ～ XT805 である傾向があり、ほとんどの配電キャビネットや制御エンクロージャにある標準のパネル カットアウトに適合します。

色は、RAL 7035 (ライト グレー - ほとんどの産業用エンクロージャの標準)、RAL 7032 (温かみのあるペブル グレー)、および特定の設置向けの黒です。

ノーマルタイプ vs トールスタイル

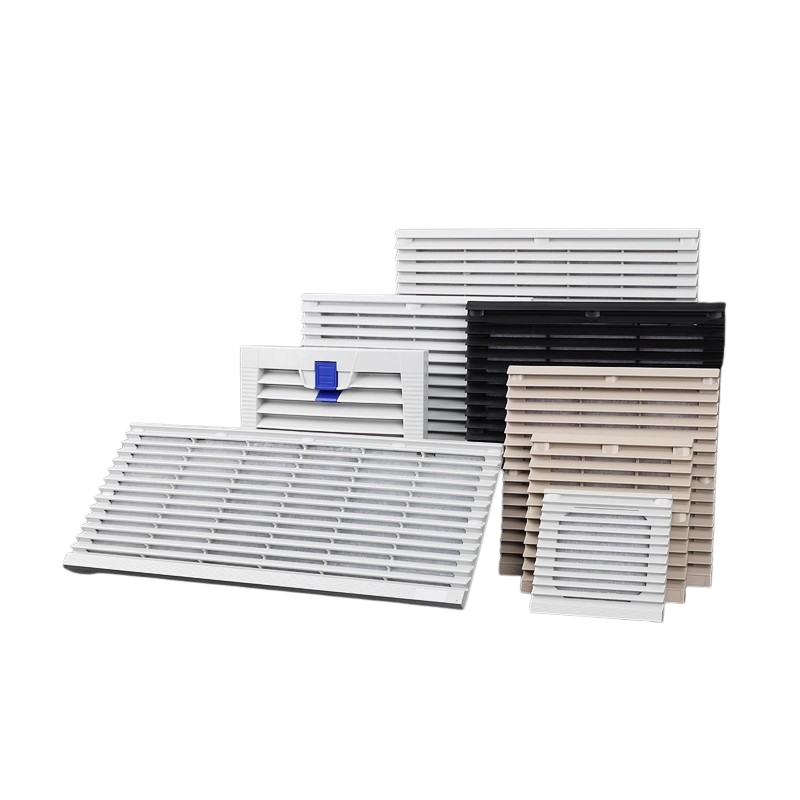

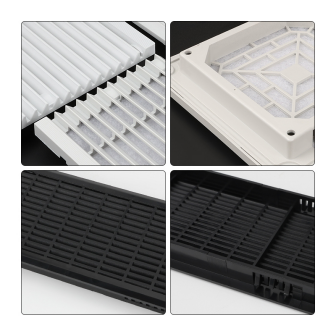

XT804 モデルと XT805 モデルでは 2 つのプロファイル高さが利用可能です。通常タイプはパネル表面に近い位置にあり、キャビネットの壁厚が一般的な範囲内の標準的な設置に適しています。トール スタイルのボディはより深く、より厚いパネル壁や、グリルとその背後のファンの間に追加のクリアランスが必要な設置に対応します。画像 2 と 3 は、それぞれの内部レイアウトを示しています。通常のタイプは 1 点で M4 ネジ取り付けを使用しますが、トール スタイルは 2 つの M4 固定点を使用して、より深いパネルにしっかりとフィットします。

粘着ガスケットのオプション

ほとんどの XT モデルは、粘着ドット ガスケット (フィルター フレームの周囲にある黒いシール ストリップ) の有無にかかわらず利用できます。換気窓自体の周囲にある程度の防塵を必要とするエンクロージャの場合、ガスケットのバージョンを指定する価値があります。グリルを取り付けるとパネル表面に押し付けられ、フレームと切り欠き端の間の隙間が減少します。グリル周囲の侵入保護が問題にならない標準的な屋内キャビネットの場合、非接着バージョンがよりシンプルでコスト効率の高い選択肢となります。

一部の XT804 および XT805 モデルでは、ネジの代わりにスナップ留めで固定するタイプも用意されており、これによりメンテナンス時のフィルターの取り外しと交換が迅速化されます。

普通換気グリル

濾過が必要ない用途 (パッシブ エアフローのみ) の場合、プレーン換気グリルには 78×200mm、78×456mm、80×461mm の 3 つのサイズがあります。これらは内部にフィルター パッドを持たないため、埃の侵入は心配しないが、パネル全体の空気の流れを管理する必要があるエンクロージャに適しています。

適切なものを選択する

サイズは最初に決定します。注文する前に、外形寸法を利用可能なパネルのスペースに合わせ、カットアウトのサイズを確認してください。その後、フィルター付き XT シリーズとプレーングリルのどちらを選択するかは、防塵が必要かどうかになります。 XT シリーズでは、キャビネットの換気窓をパネルと面一にして密閉する必要がある設置場所に粘着性ガスケットを追加する価値があります。ノーマル スタイルとトール スタイルは、パネルの厚さとファンのクリアランス要件から決まります。
