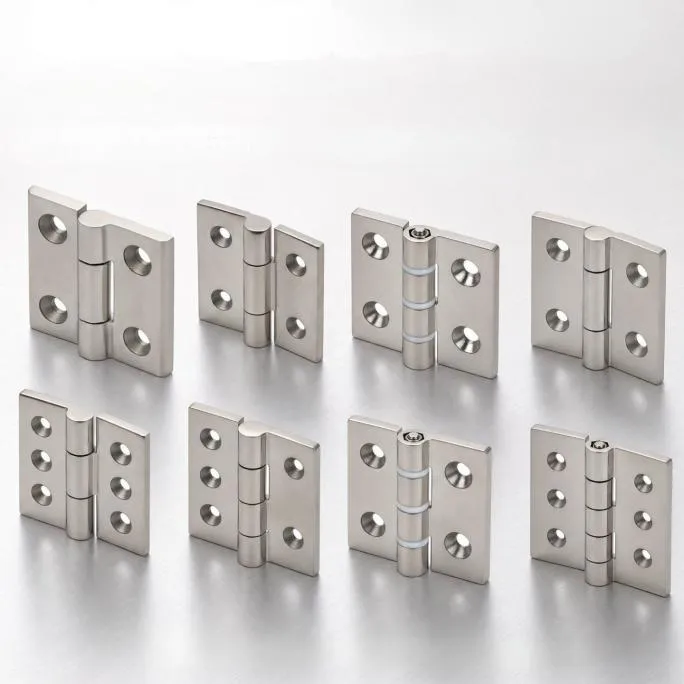

キャビネットヒンジを取り付ける前に確認すべきことは何ですか？

キャビネットヒンジの取り付け紙の上では簡単そうに見えますが、溶接するかネジで留めれば完成です。実際には、インストール中のいくつかの小さな見落としが、事後の修正が面倒な問題を引き起こす傾向があります。でイータイ・ロック、これらの問題のほとんどは、生産現場ですでに発生した後に聞きます。ヒンジを取り付ける前に確認する価値があるものは次のとおりです。

ドアの重量とヒンジの定格荷重

最も一般的な不一致は、ドアに対して軽すぎるヒンジを使用していることです。より重いキャビネットのドア、特に厚い鋼構造を備えた大型の配電パネルやエンクロージャの場合、時間の経過とともにドアが垂れることなく平らに保持できる十分な耐荷重を備えたヒンジが必要です。このため、Ytai Lock の製品ラインナップは複数のヒンジ サイズと本体の厚さをカバーしています。ドアがわずかでも垂れ下がっていると、最終的に密閉の問題が発生し、ロック機構に不均一な応力がかかります。コミットする前に、ヒンジの仕様に対してドアの重量を確認してください。

皿穴モデルのねじ長さ

ネジ取付用イータイ・ロック皿穴のあるヒンジの場合、ネジの長さは推測するよりも計算する価値があります。短すぎるとヒンジがしっかりと固定されません。長すぎると、ネジが薄いパネルの背面を突き破ったり、内部コンポーネントに干渉したりする可能性があります。適切な長さは、ドア パネルの厚さにヒンジ リーフの厚さを加えたものから、ネジの先端が突き出ないようにわずかなマージンを引いたものによって決まります。

溶接前の位置合わせ

溶接された Yitai ロック ヒンジでは、溶接前の位置合わせが重要なステップです。溶接後の調整は大幅なやり直しになります。ドアは、ヒンジが所定の位置に仮止めされている間、最終的な閉じた位置に保持され、水平とすべての側面のクリアランスを確認してから、完全に溶接される必要があります。この手順を急ぐと、インストールに関するほとんどの問題が発生します。

開口円弧のクリアランス

当たり前のように聞こえますが、密集した設置では見落としがちです。ドアが隣接するキャビネット、壁、機器にぶつからずに完全に開くには、物理​​的なスペースが必要です。これは、270° RMU ヒンジなど、開口角度が広い Ytai Lock ヒンジではさらに重要です。キャビネットの位置を確定する前に、モックアップしたドアとのクリアランスを確認してください。

背の高いドアのヒンジペアリング

背の高いキャビネットのドアでは、Ytai Lock ヒンジを 1 つではなく 2 つ使用すると、負荷がかかるだけでなく、ドアが自重で高さに沿って曲がったりねじれたりするのを防ぐことができます。ヒンジをドアの高さに沿って均等に配置します。通常は、両方を中央付近に配置するのではなく、上 3 分の 1 に 1 つ、下 3 分の 1 に 1 つを配置します。

設置前にこれらの詳細を正確に取得するにはさらに数分かかりますが、キャビネットを組み立てた後にかなりの時間がかかるようなやり直し作業を回避できます。どのヒンジがドアの重量やフレームのタイプに適しているかわからない場合は、イータイ・ロックの製品範囲は、炭素鋼とステンレス鋼の溶接およびネジ取り付け、隠蔽および表面取り付けなど、さまざまなキャビネット ヒンジ構成をカバーしています。チームは、アプリケーションに適切な仕様を絞り込むお手伝いをします。
