現代の開閉装置キャビネットでは隠しヒンジが標準になりつつある理由

過去 5 年間に建設された最新のデータ センター、変電所の制御室、または産業施設を歩いてみると、電気キャビネットに何かがあることに気づくでしょう。ドアがきれいに見えます。露出したバレルや目に見えるヒンジウィングはなく、フラットパネルの面を壊すものは何もありません。それは事故ではありません。配電盤や配電盤の構造における隠しヒンジへの移行は着実に進んでおり、それは単なる美的要素ではなく、いくつかの実用的な要因によって推進されています。

内装がすっきりしてメンテナンスも楽になりました

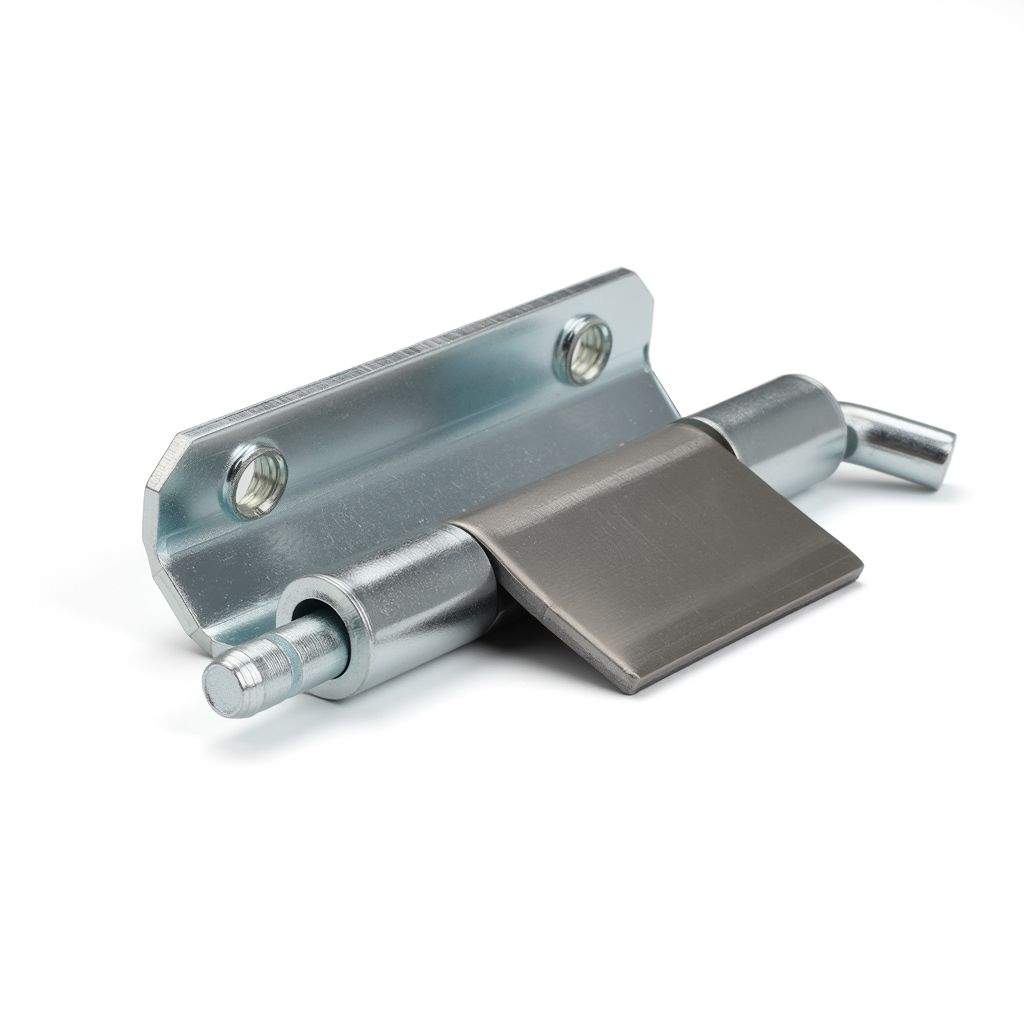

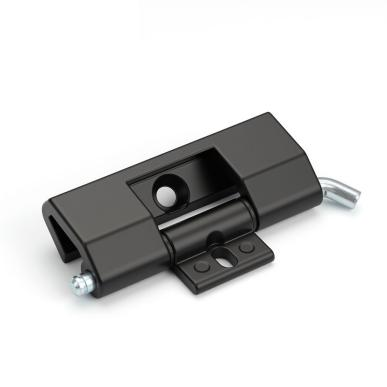

隠しキャビネットヒンジドアフレームの表面ではなく、溝の内側に設置することで、埃や破片がたまりやすい面が 1 つ増えます。サーバールーム、クリーンな製造、製薬施設など、キャビネットの清浄度が機器の信頼性に影響を与える環境では、思っているよりも重要です。また、定期的なメンテナンス時にキャビネットの外側をより早く拭き取ることができます。

モジュラーフレームシステムとの互換性

最新の開閉装置エンクロージャでは、フレーム チャネルが隠されたヒンジ プロファイルを直接受け入れるように設計されているモジュラー フレーム システム (Rittal が最も広く知られています) の使用が増えています。これにより、隠しヒンジがプレミアム オプションから、中級から高スペックのキャビネット ビルドの標準装備に押し上げられました。自社のキャビネットをこれらのシステムと互換性を持たせたいメーカーは、チャネルの形状に適合するヒンジを必要とします。

取り外し可能なドアのデザイン

開閉装置用途における隠しヒンジの実際的な利点の 1 つは、ドアが取り外し可能であることです。ほとんどの隠しヒンジ設計では、工具を使わずにドアをフレームから持ち上げることができるため、工場での組み立てと現場での設置の両方が迅速化されます。ドアを付けた状態で現場に出荷される大型キャビネットの場合、位置決め中にドアを素早く取り外すことができると、真の時間の節約になります。

傾向が逆転することはありません。エンクロージャの設計基準が厳しくなり、モジュール式フレーム システムがより普及するにつれて、プロ仕様の開閉装置や配電キャビネットの構築では、隠しキャビネット ヒンジが例外ではなくデフォルトになりつつあります。
