アプリケーションに適したトグル ラッチはどれですか? 8 つのモデルからどのように選択すればよいでしょうか?

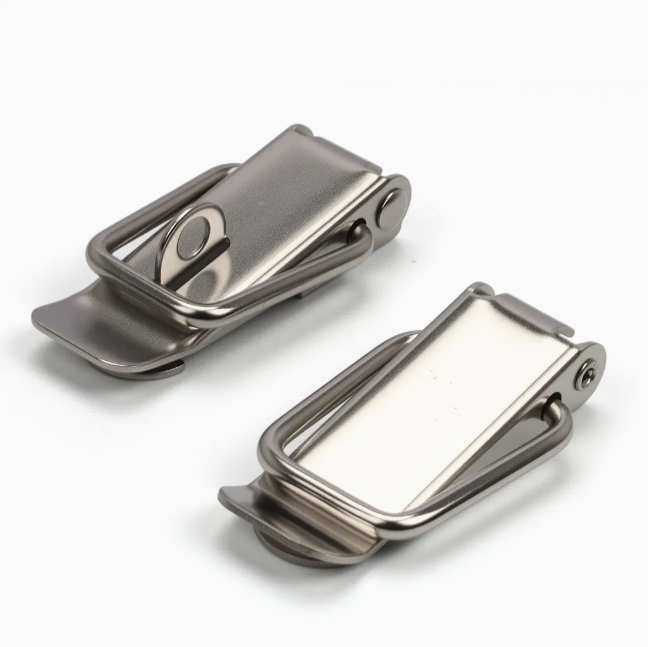

トグルラッチの外観シンプルですが、ほとんどの人が予想するよりも範囲全体にバリエーションがあります。 Ytailock は、このシリーズの 8 つのバックル ラッチ ロック モデル (J100 シリーズ) を製造しており、コンパクトなエンクロージャーのクラスプから頑丈な工業用ファスナーまであらゆるものをカバーしています。各モデルはニッケルメッキ鉄、201 ステンレス鋼、304 ステンレス鋼で利用でき、3 つのモデルにはセキュリティを強化するための南京錠穴が含まれています。範囲を移動する方法は次のとおりです。

これらのラッチの用途

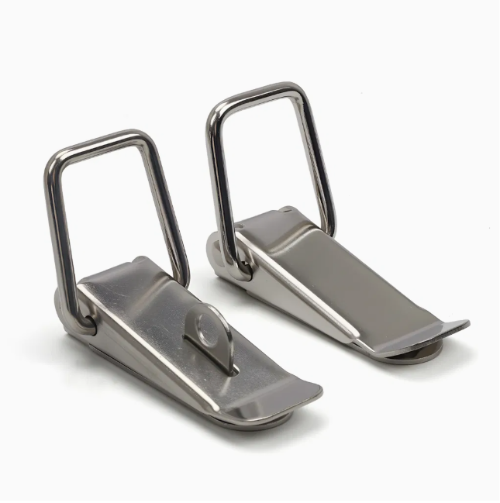

このスタイルのトグル ラッチは、工具を使わずに素早く閉める必要があるケース、工具箱、機器の筐体、ジャンクション ボックス、産業用キャビネットのドアによく使用されます。バネ仕掛けのループがキーパーに引っ掛かり、所定の位置にカチッとはまり、レバーを持ち上げると開き、レバーを押し下げると閉じます。これは、振動や繰り返しの使用に対して確実に保持される単純なメカニズムであるため、非常に多くのさまざまな用途に使用されます。

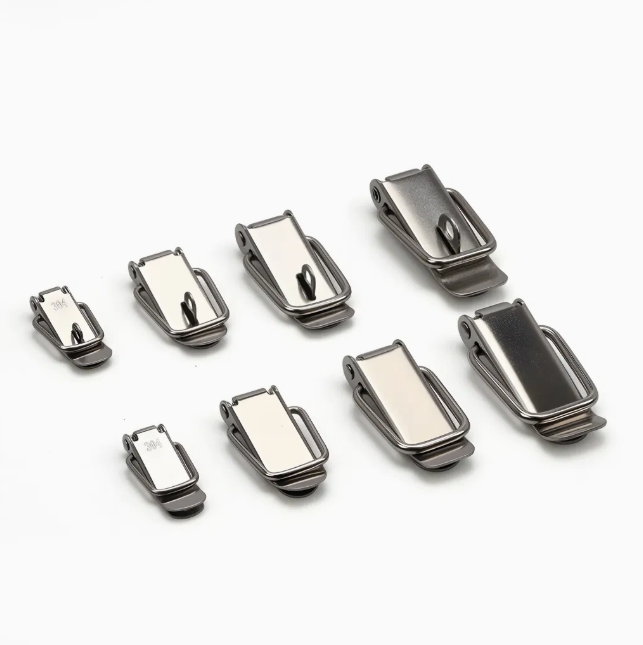

8 つのモデルとその寸法

ラインナップはコンパクトなものから頑丈なものまであり、各モデルはさまざまなドアの重量とフレーム構成に合わせてサイズ設定されています。

J105 — 本体75.6×26.7mm、キーパー高さ59mm、M4取付穴4個

J106 — 本体75×27mm、キーパー高さ59mm、M4取付穴4個

J103 — 本体90.6×31.5mm、キーパー高さ75.5mm、M4取付穴5個

J104 — 本体90.6×31.6mm、キーパー高さ75.8mm、M4取付穴5個（南京錠穴含む）

J101 — 本体111×39mm、キーパー高さ89.7mm、M5取付穴4個

J102 — 本体130×37.8mm、キーパー高さ105.5mm、M5取付穴4×4個（南京錠穴付き）

J001 — 本体126.5×39mm、キーパー高さ105mm、M5取付穴4×4個（南京錠穴付き）

小型モデル - J105 および J106 - は、軽量パネルとコンパクトな筐体に適しています。ミッドレンジの J103 および J104 は、ほとんどの標準的な産業用キャビネット アプリケーションをカバーします。より大きな J101、J102、および J001 は、より大きなクランプ力とより大きなキーパーの係合が必要な、より重いドアまたはケース向けに作られています。

南京錠穴モデル

J104、J102、J001はラッチ本体に南京錠穴が付いています。これにより、ラッチが閉じているときに南京錠をループに通すことができ、キーなしでラッチが開くことを防ぎます。これは、屋外エンクロージャ、サイト ボックス、またはラッチ ロックが単なる閉鎖機構ではなくアクセス制御ポイントとしても機能する必要があるアプリケーションに役立ちます。

材料の選択

8 つのモデルすべてに 3 つの素材オプションがあります。

ニッケルメッキ鉄は、乾燥した安定した環境での屋内用途にはコスト効率の高い選択肢です。ニッケルメッキは基本的な耐食性を備えていますが、湿気に長時間さらされることには適していません。

201 ステンレス鋼は、この 2 つの中間に位置します。ニッケルメッキ鉄よりも優れた耐食性があり、304 のような価格はありません。海洋グレードの完全な保護が必要ない、穏やかに湿気の多い環境や半屋外環境のエンクロージャに適しています。

304 ステンレス鋼は最も耐久性の高いオプションであり、屋外設置、海岸環境、または定期的に湿気、洗浄剤、または塩水噴霧が発生する場所に適しています。産業用ラッチロック長年の屋外使用に耐える必要がある場合、304 が簡単な選択です。

適切なモデルの選択

ドアまたはパネルの重量から始めて、どのボディ サイズが十分なクランプ力を提供するかを検討します。取り付け穴のパターン (小型モデルの場合は M4、大型モデルの場合は M5) をパネルの材質と厚さに合わせます。アクセス制御が必要な場合は、南京錠穴モデルを追加します。設置環境に応じて材質を選択してください。これら 4 つの決定は、用途に合わせて過剰仕様または過小仕様にすることなく、この範囲から適切なバックル ラッチ ロックを取得するために必要なもののほとんどをカバーします。
